Sơ đồ Xi lanh & Bộ giảm âm cho Stihl TS800

Name: Sơ đồ Xi lanh & Bộ giảm âm cho Stihl TS800
Brand: STIHL
SKU: Sodo00192
Rating: 5 (9 reviews)

Thương hiệu: STIHL

Mã sản phẩm: Sodo00192

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá

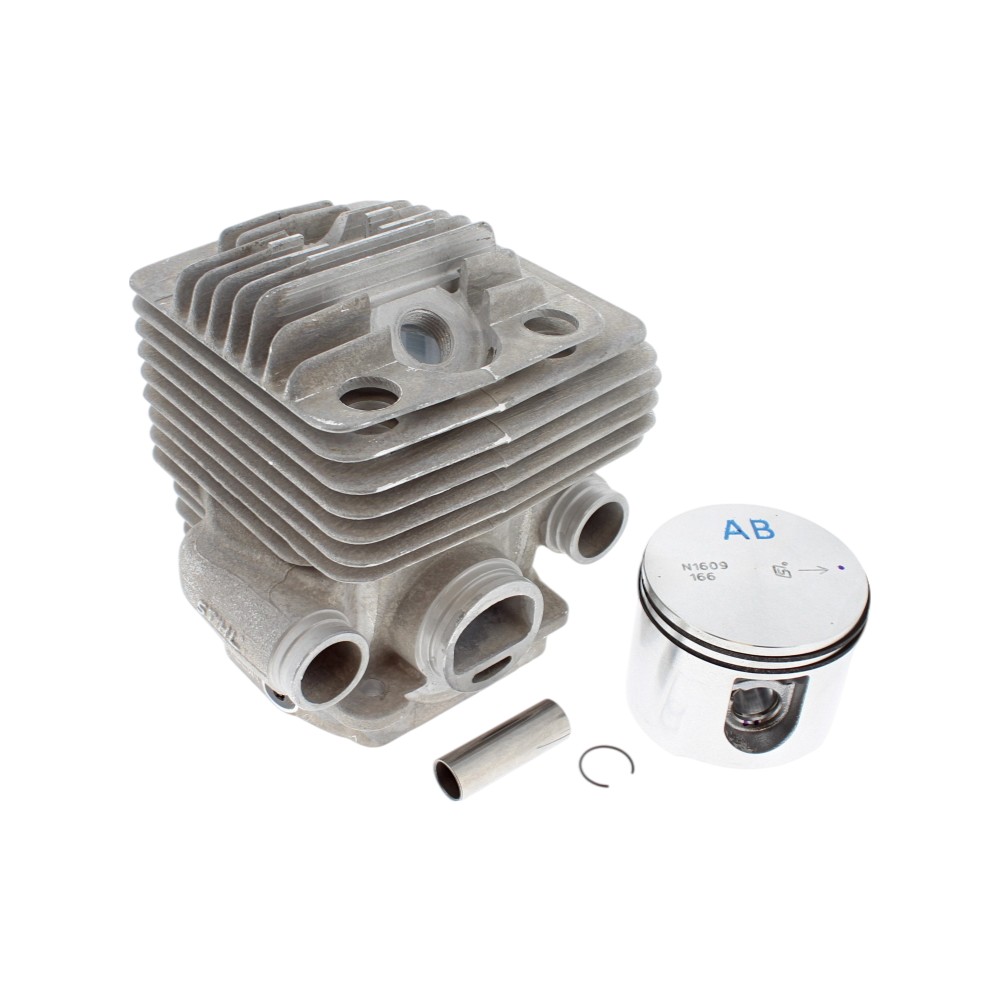

1	4224 020 1205	Cylinder with piston Diameter 56 mm (incl.3 - 9)	Còn hàng	8.065.200 ₫
1	4224 007 1012	Set of gaskets (incl.9)	Còn hàng	689.700 ₫

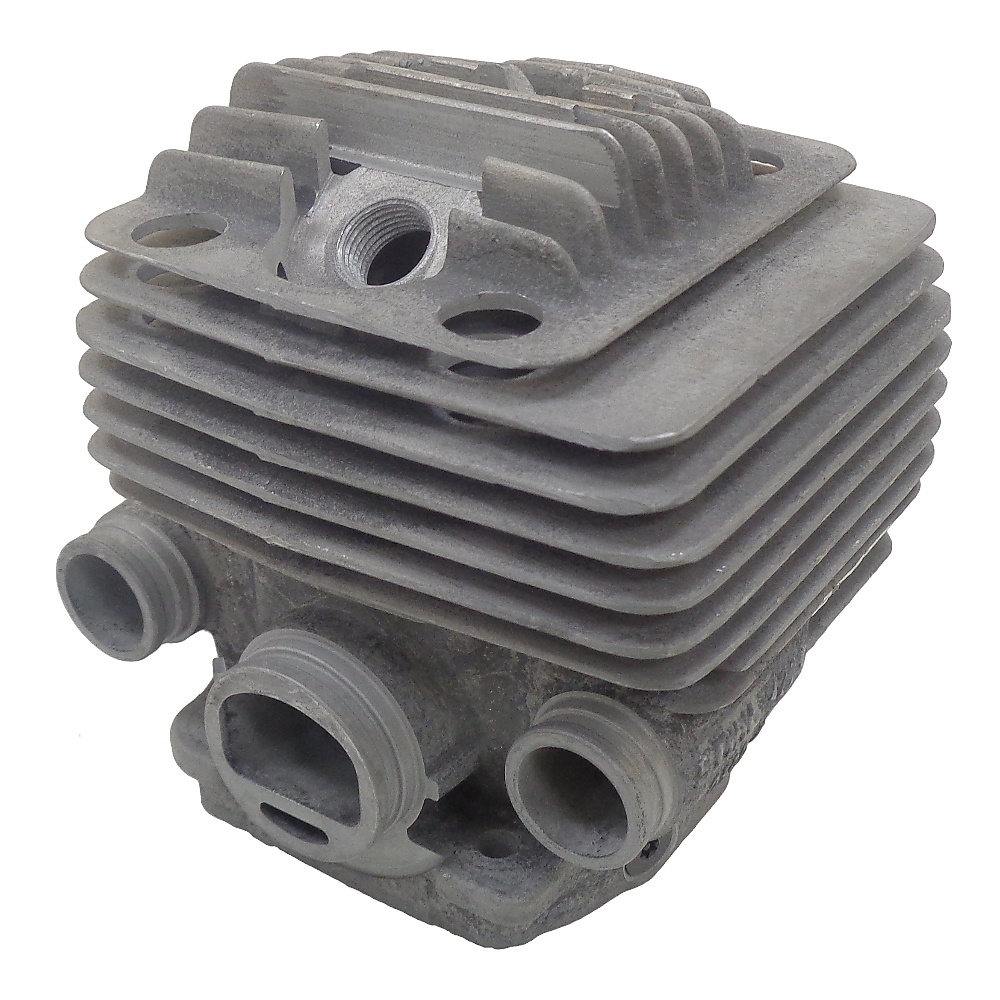

2	4224 020 1202	Cylinder with piston Diameter 56 mm (incl.3 - 9)	Còn hàng	8.065.200 ₫
2	4224 020 1601	Diaphragm (incl.3 - 5)	Còn hàng	786.390 ₫

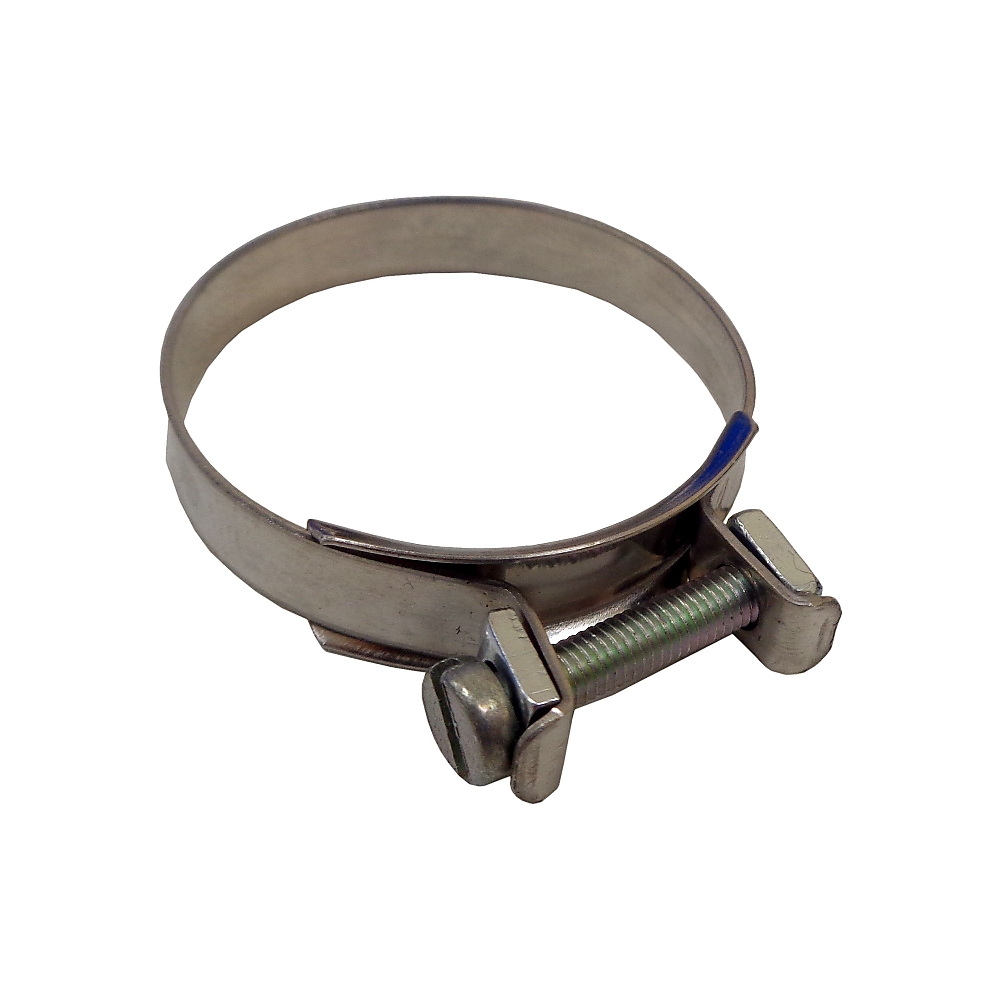

2	9771 021 2524	Hose clip 27x5	Còn hàng	46.860 ₫

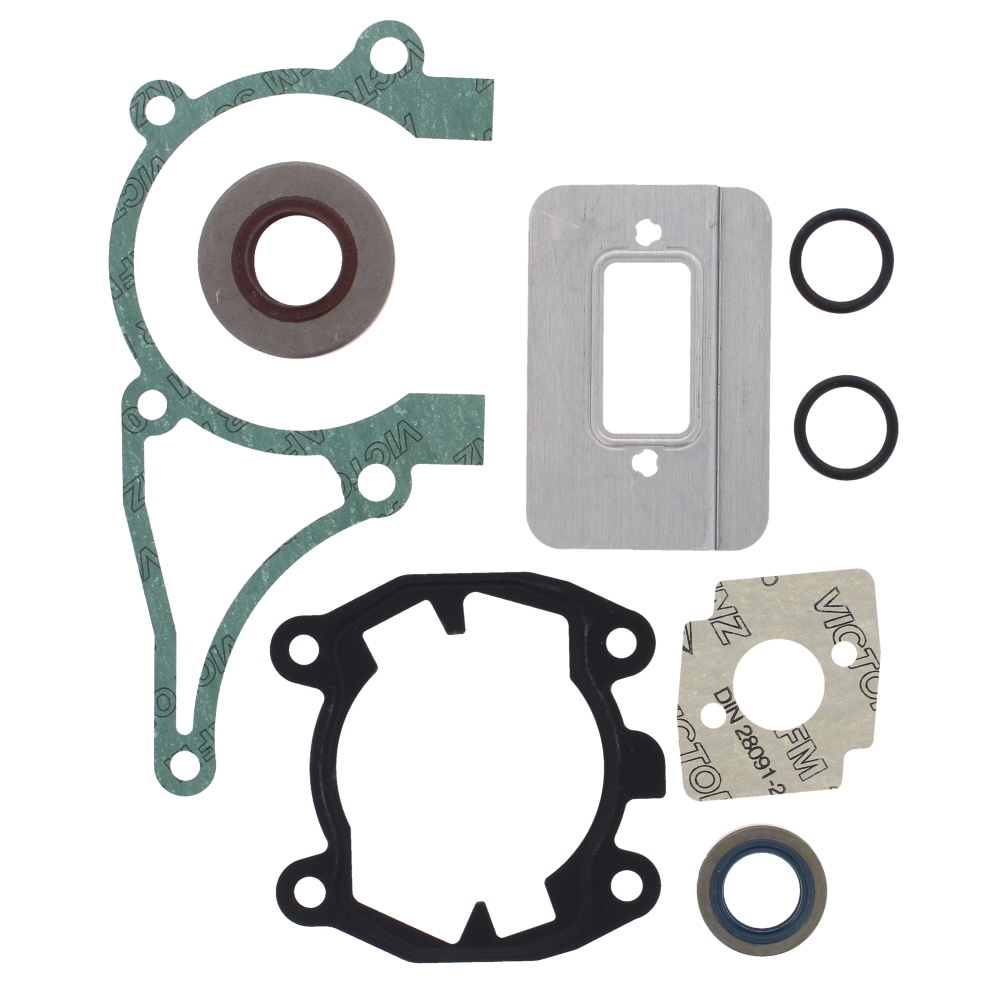

2	4224 007 1010	Set of gaskets (incl.48)	Còn hàng	689.700 ₫
6	4224 030 2005	Piston Diameter 56 mm (incl.7 - 9)	Còn hàng	3.890.700 ₫

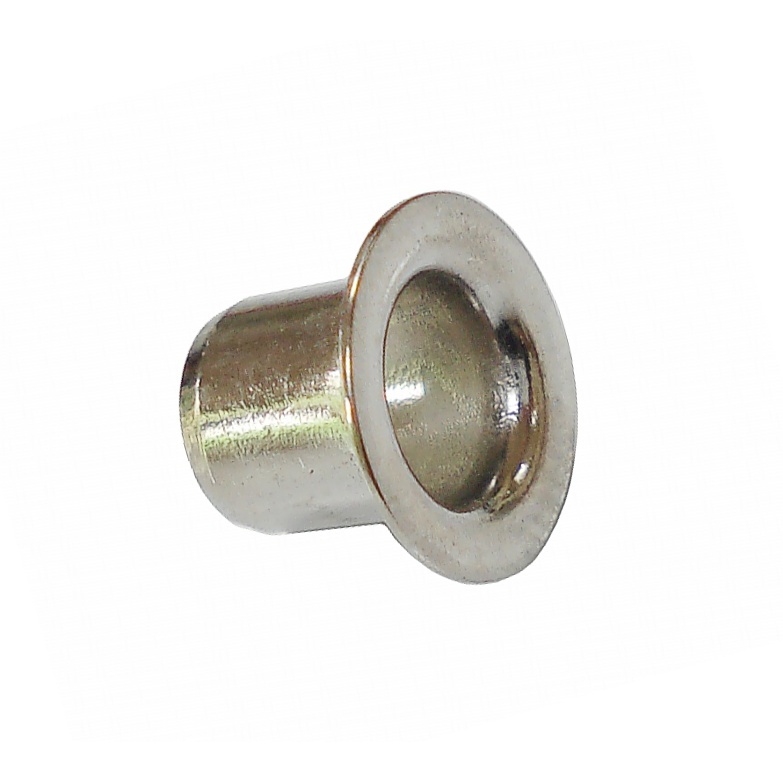

7	9416 868 6531	Hollow rivet 6.5x0.5x6.8	Còn hàng	43.560 ₫

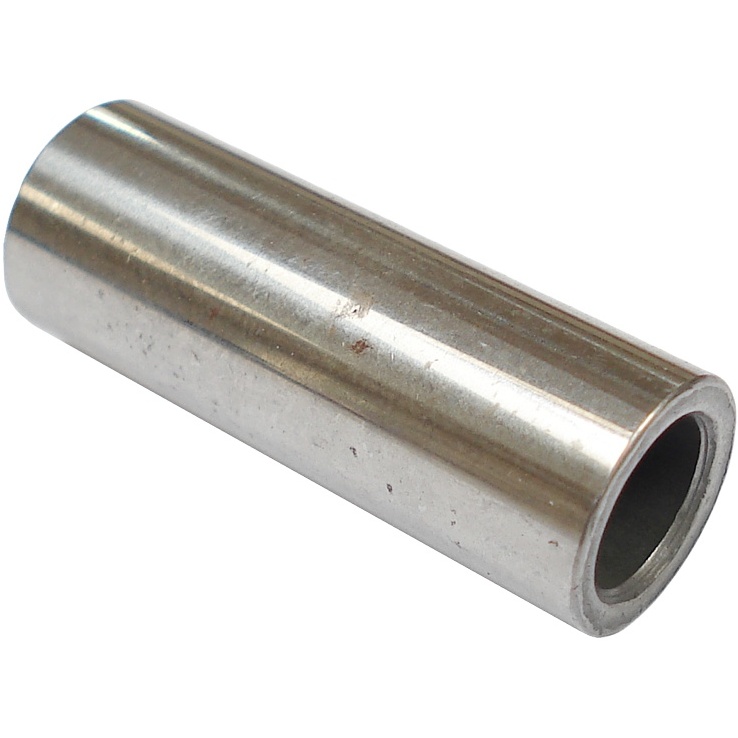

7	4224 034 1500	Piston pin 12x8x35	Còn hàng	197.010 ₫
8	1115 034 3013	Piston ring Dia. 56x1.5 mm	Còn hàng	347.490 ₫

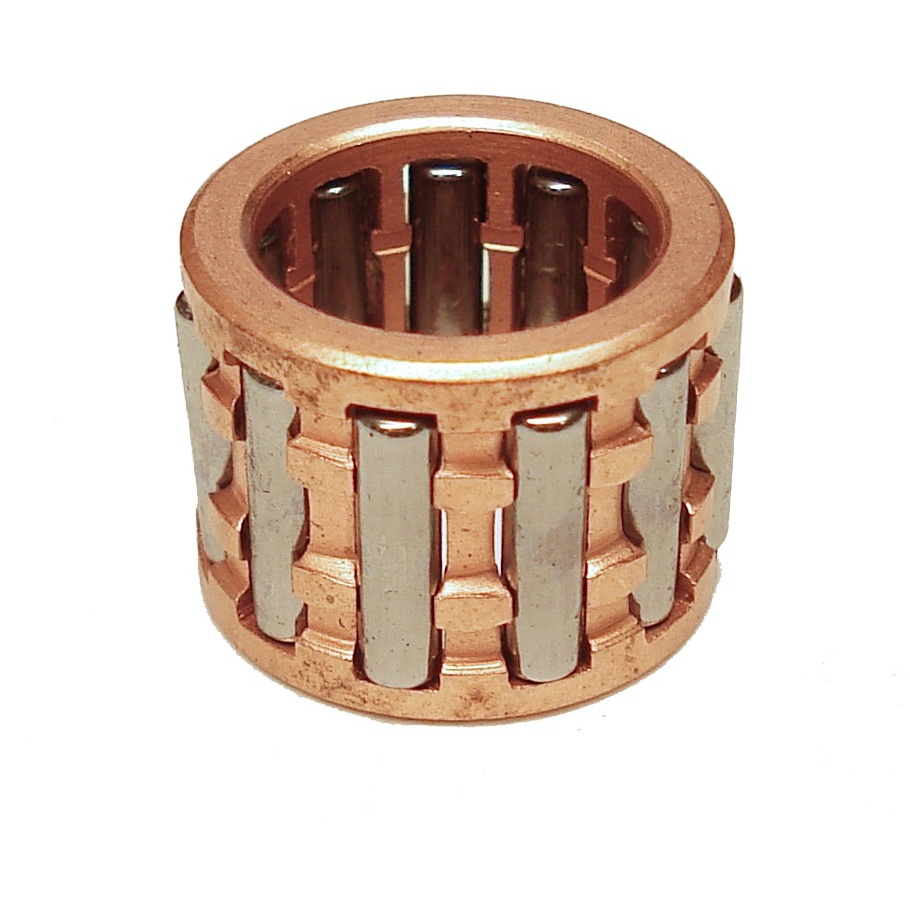

10	9512 003 3283	Needle cage 12x17x13	Còn hàng	233.310 ₫

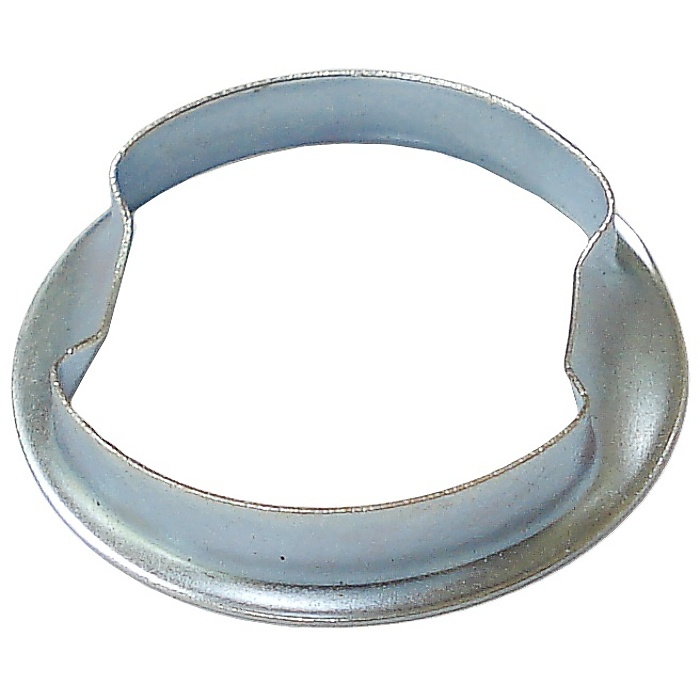

11	1122 141 1805	Sleeve	Còn hàng	36.300 ₫

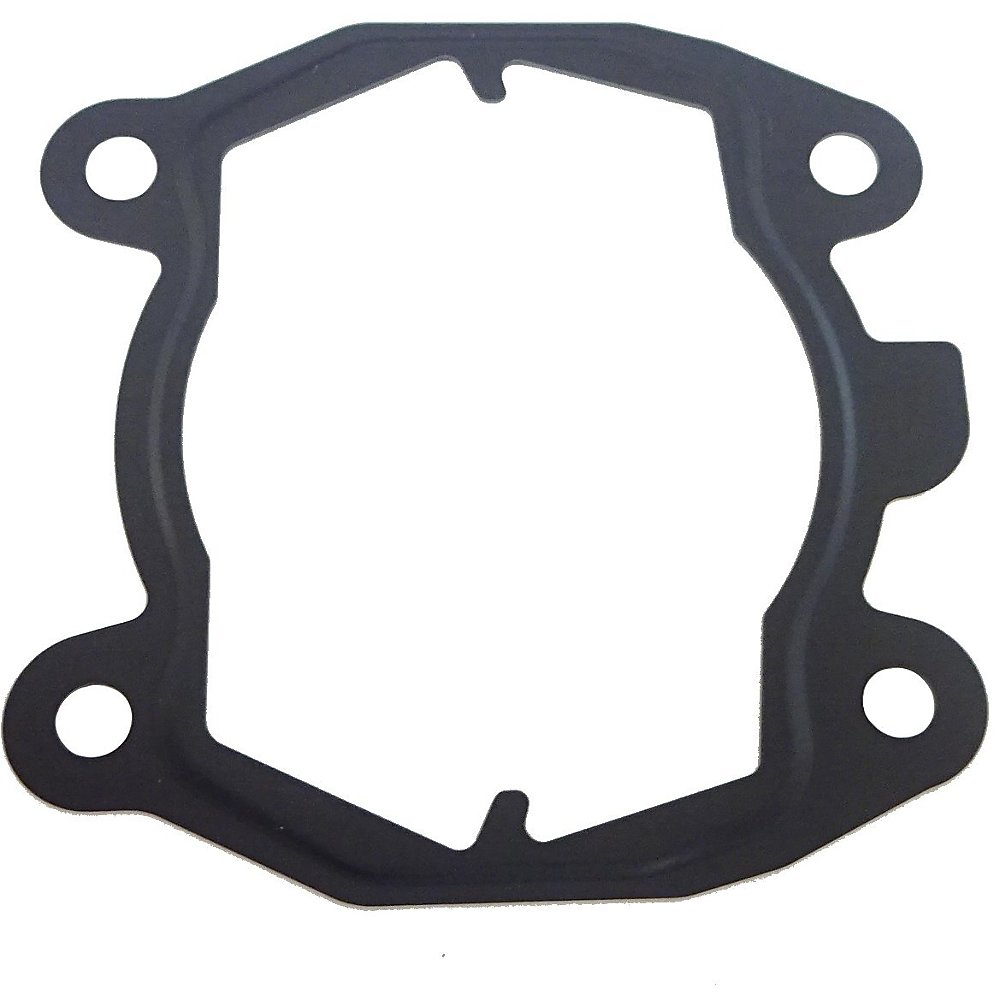

12	4224 029 2302	Cylinder gasket	Còn hàng	84.810 ₫
12	4223 141 2200	Manifold	Còn hàng	1.146.090 ₫

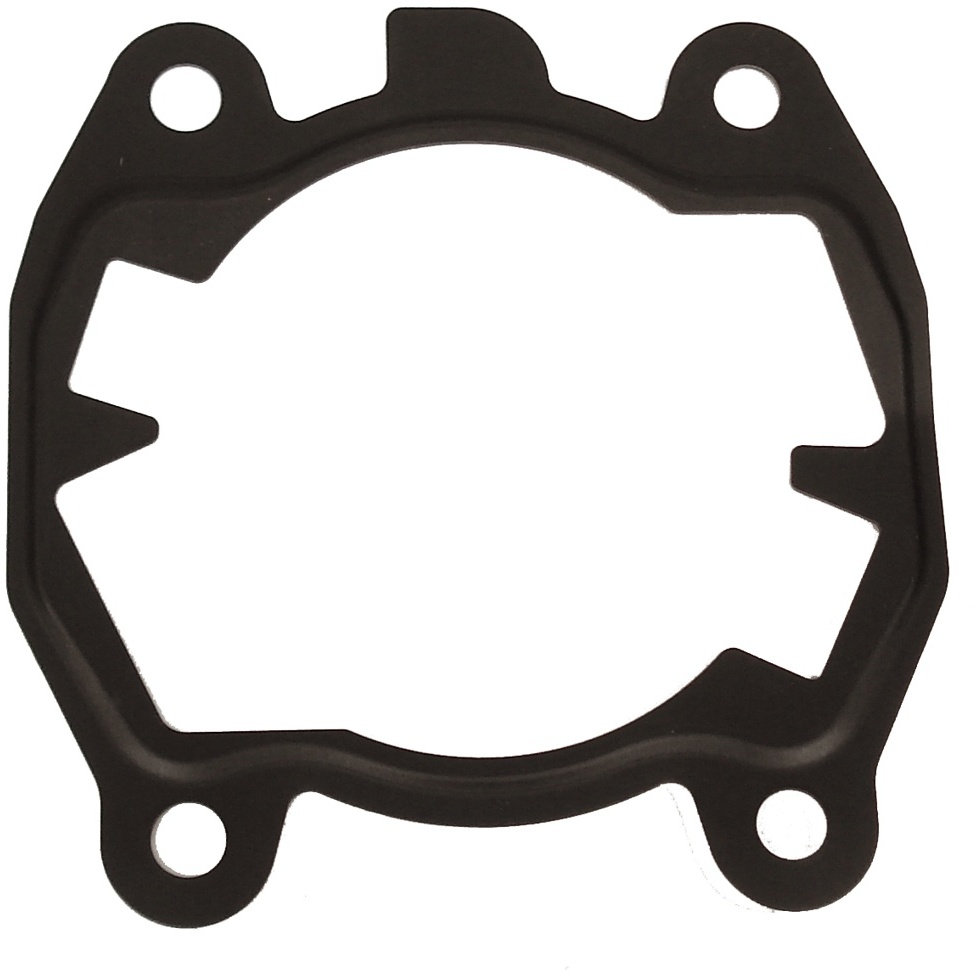

13	4224 029 2300	Cylinder gasket	Còn hàng	84.810 ₫
13	9771 021 2620	Hose clip Dia.36x5	Còn hàng	62.370 ₫

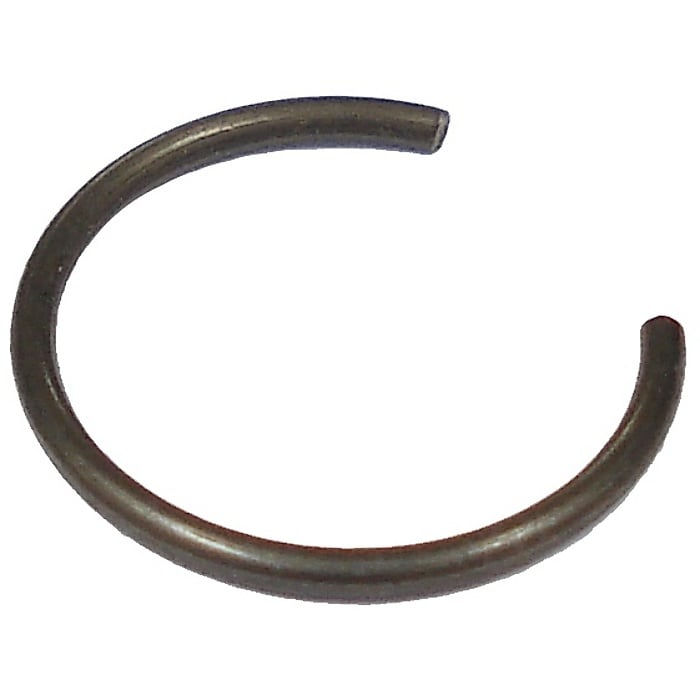

15	9463 650 1200	Snap Ring 12x1	Còn hàng	21.780 ₫

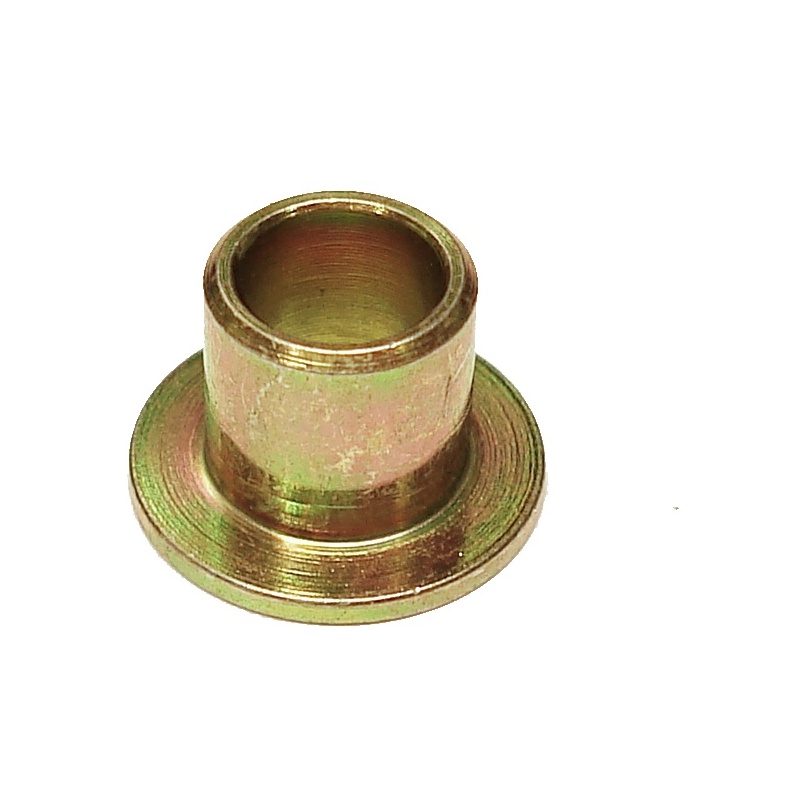

15	9991 003 5087	Tay áo 7,5x6,8	Còn hàng	18.480 ₫

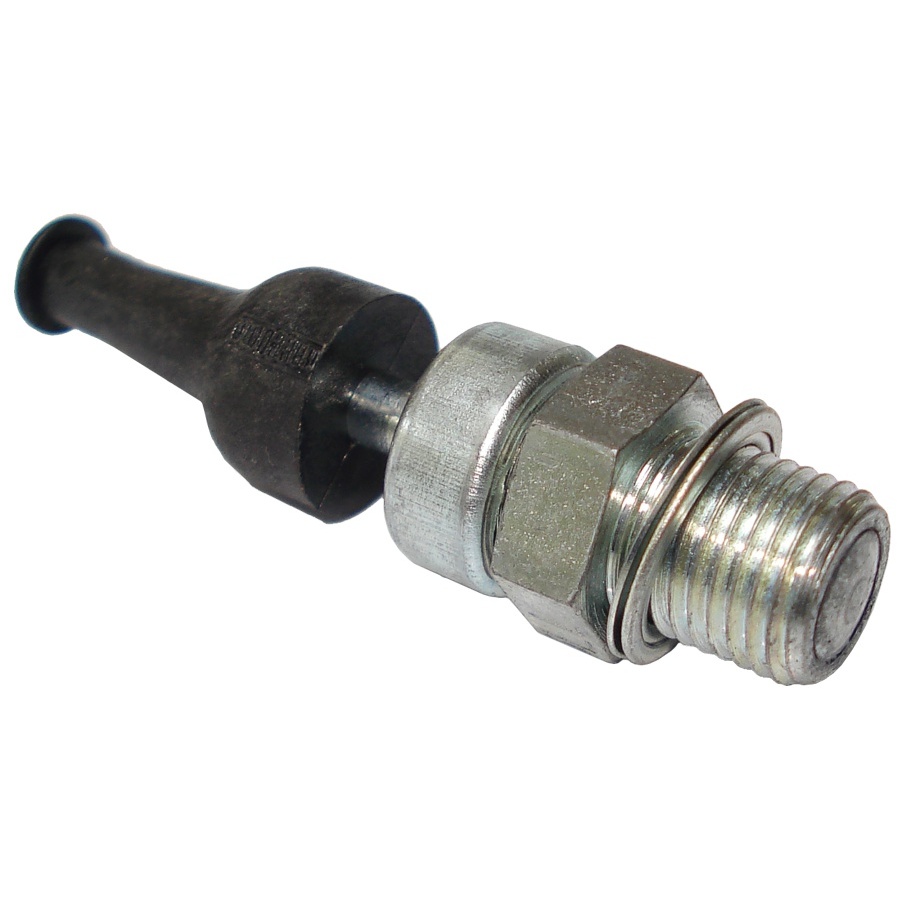

19	4223 020 9400	Decompression valve	Còn hàng	816.750 ₫
20	4224 141 2202	Manifold	Còn hàng	956.010 ₫

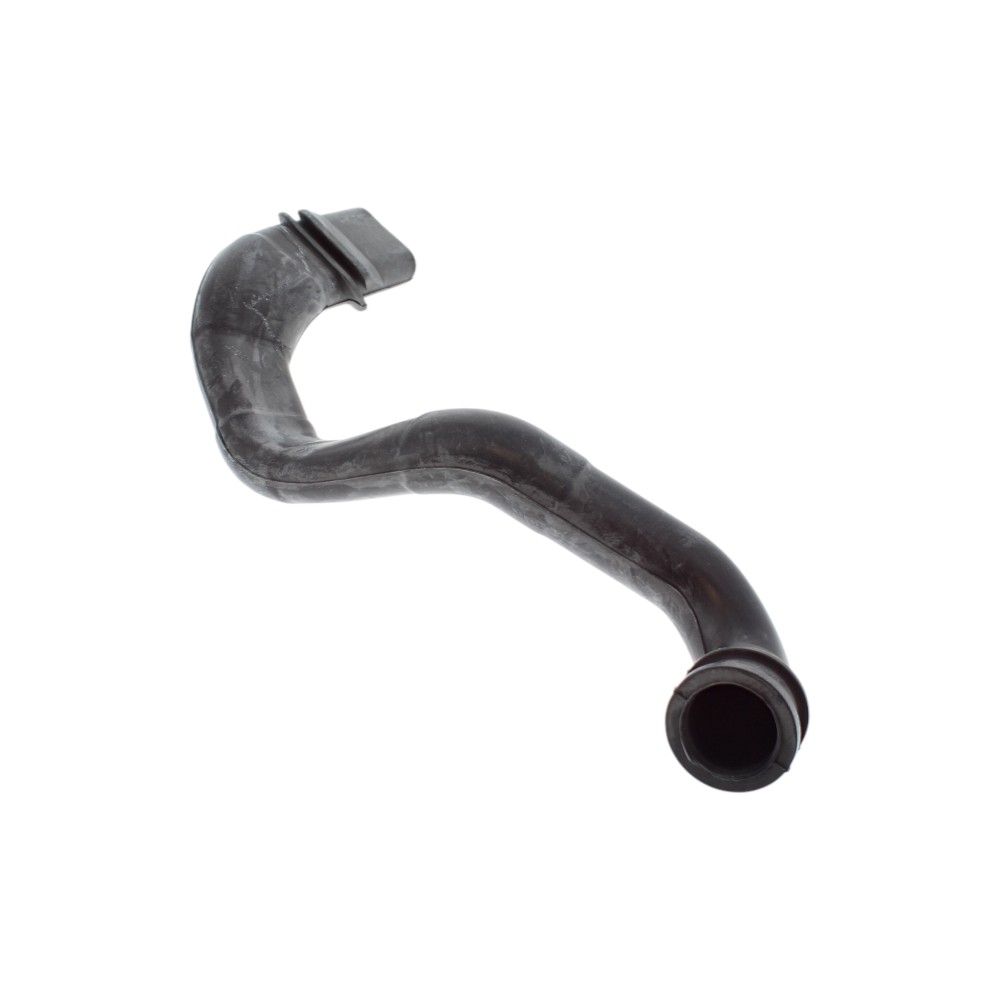

21	4224 141 5400	Hose	Còn hàng	139.260 ₫

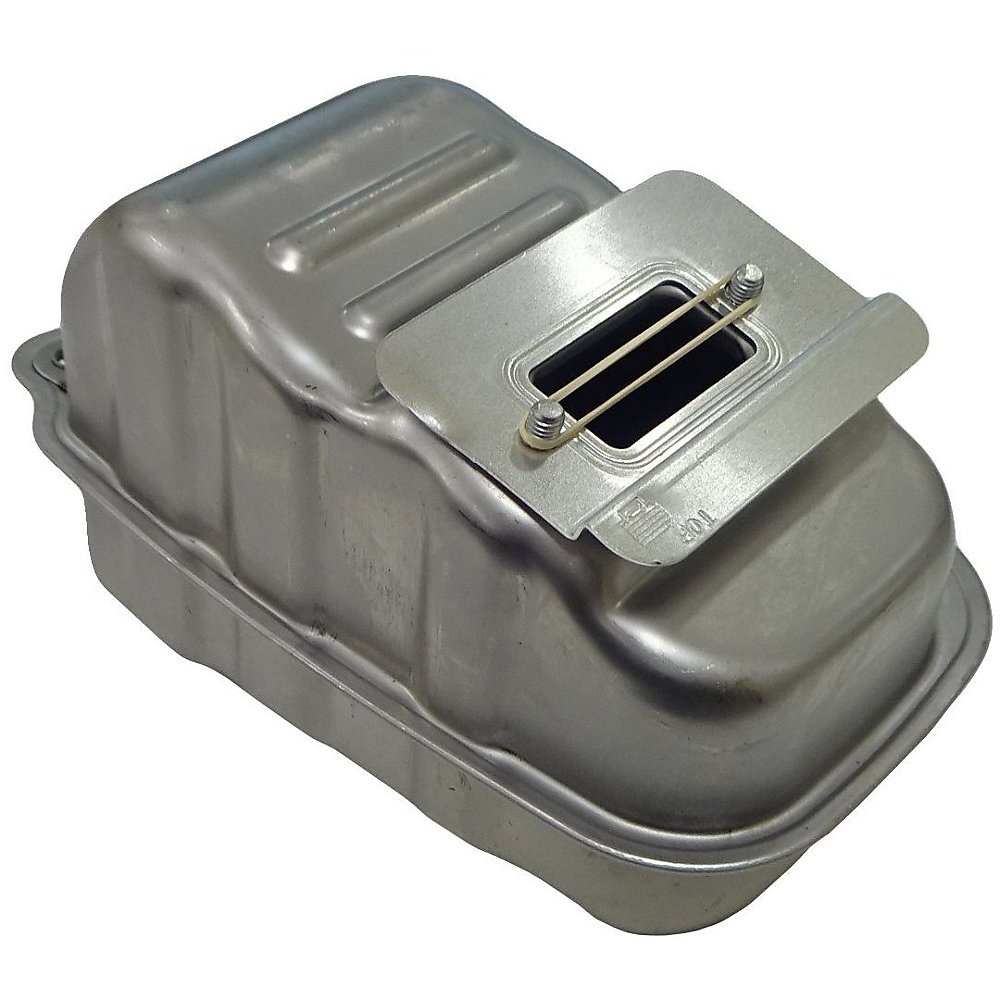

22	4224 140 0605	Muffler (incl.28)	Còn hàng	2.715.900 ₫
23	9022 341 1380	Vít dẫn hướng IS-M6x35	Còn hàng	40.260 ₫
24	9022 371 1020	Vít đầu Pan là M5x20	Còn hàng	29.040 ₫
25	9039 448 0656	Self-Tapping Screw M4x9.6	Còn hàng	25.080 ₫

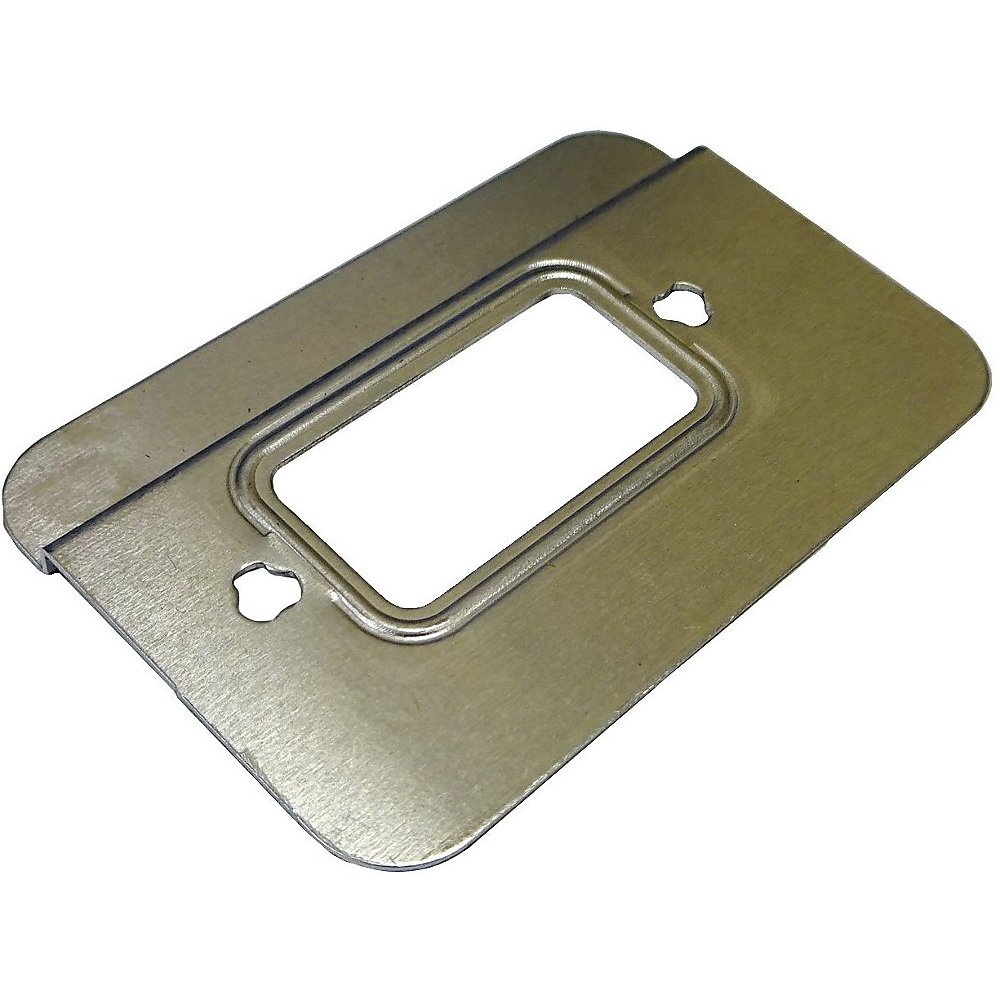

28	4224 149 0600	Muffler gasket	Còn hàng	118.140 ₫
29	4224 080 0900	Air guide shroud (incl.30)	Còn hàng	465.960 ₫

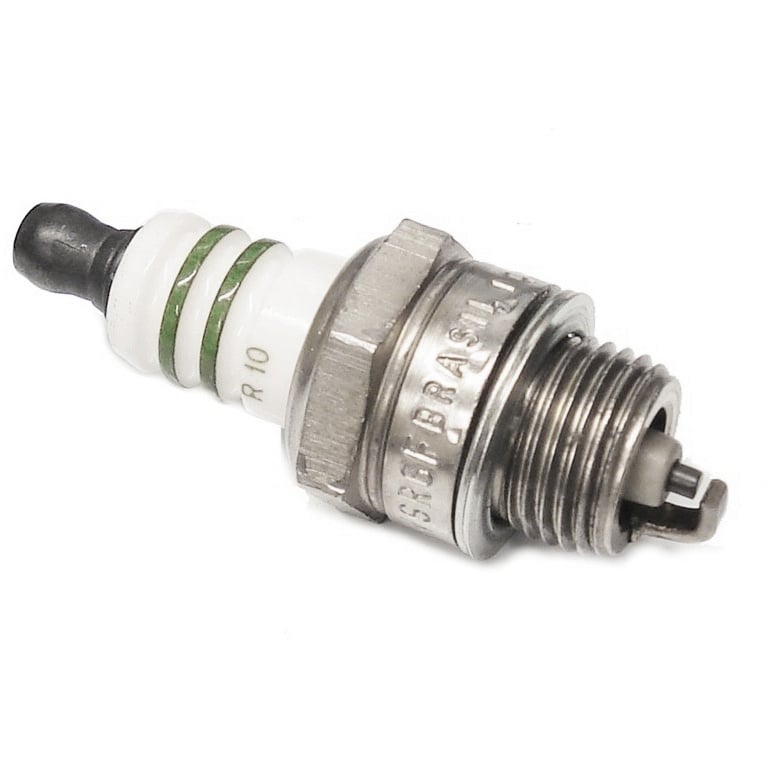

30	1110 400 7005	Spark Plug Bosch Wsr 6 F	Còn hàng	97.350 ₫

Mô tả
Chính sách đổi trả

Sơ đồ Xi lanh & Bộ giảm âm cho Stihl TS800

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
