Sơ đồ Vỏ tay cầm cho máy cưa xích Stihl

Sơ đồ Vỏ tay cầm cho máy cưa xích Stihl

Thương hiệu: STIHL
Mã sản phẩm: Sodo01374

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Vỏ Tay Cầm (bao Gồm 4 - 8) Stihl 1127 790 1001 1127 790 1001 Vỏ Tay Cầm (bao Gồm 4 - 8) Stihl 1127 790 1001 Còn hàng 1.113.090 ₫

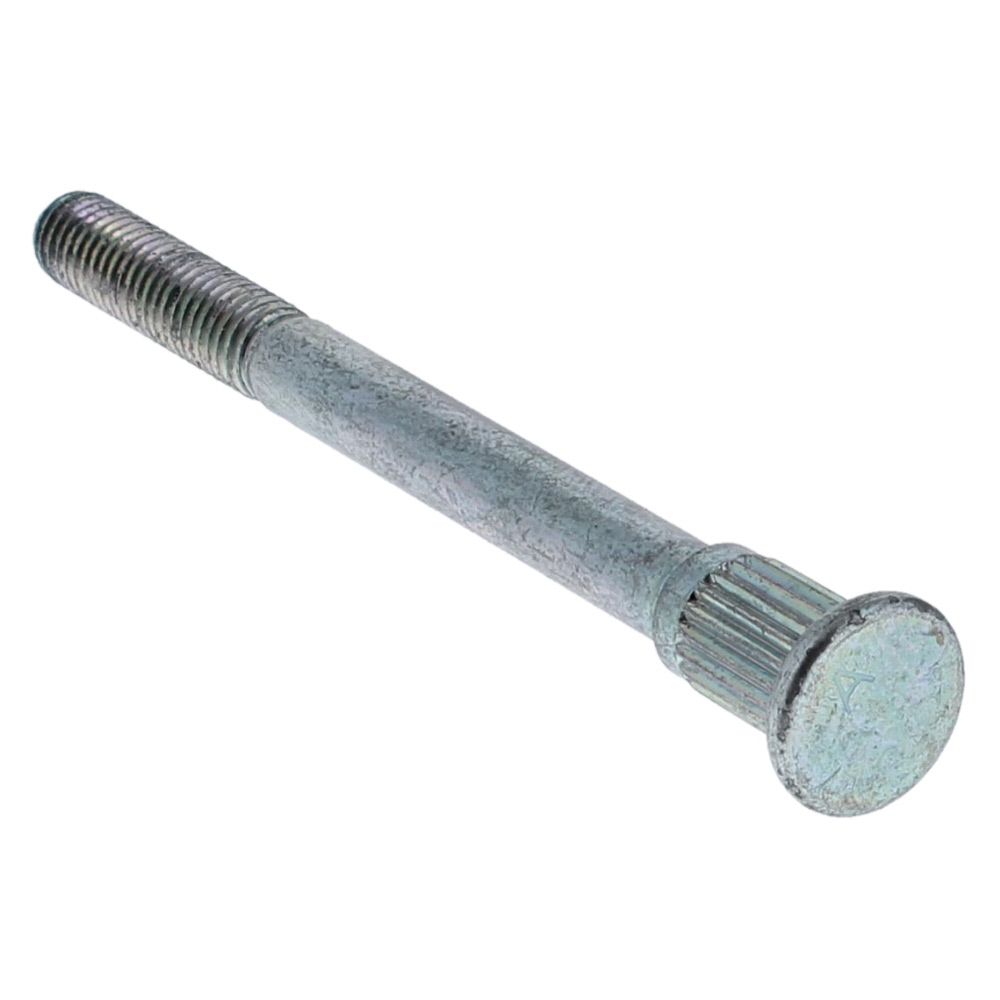

3 Collar screw 1122 122 6602 Collar screw Còn hàng 56.430 ₫
3 Lò Xo Tiếp Xúc Stihl 1127 442 1600 1127 442 1600 Lò Xo Tiếp Xúc Stihl 1127 442 1600 Còn hàng 46.200 ₫
6 Cò Ga Stihl 1128 182 1005 1128 182 1005 Cò Ga Stihl 1128 182 1005 Còn hàng 102.960 ₫

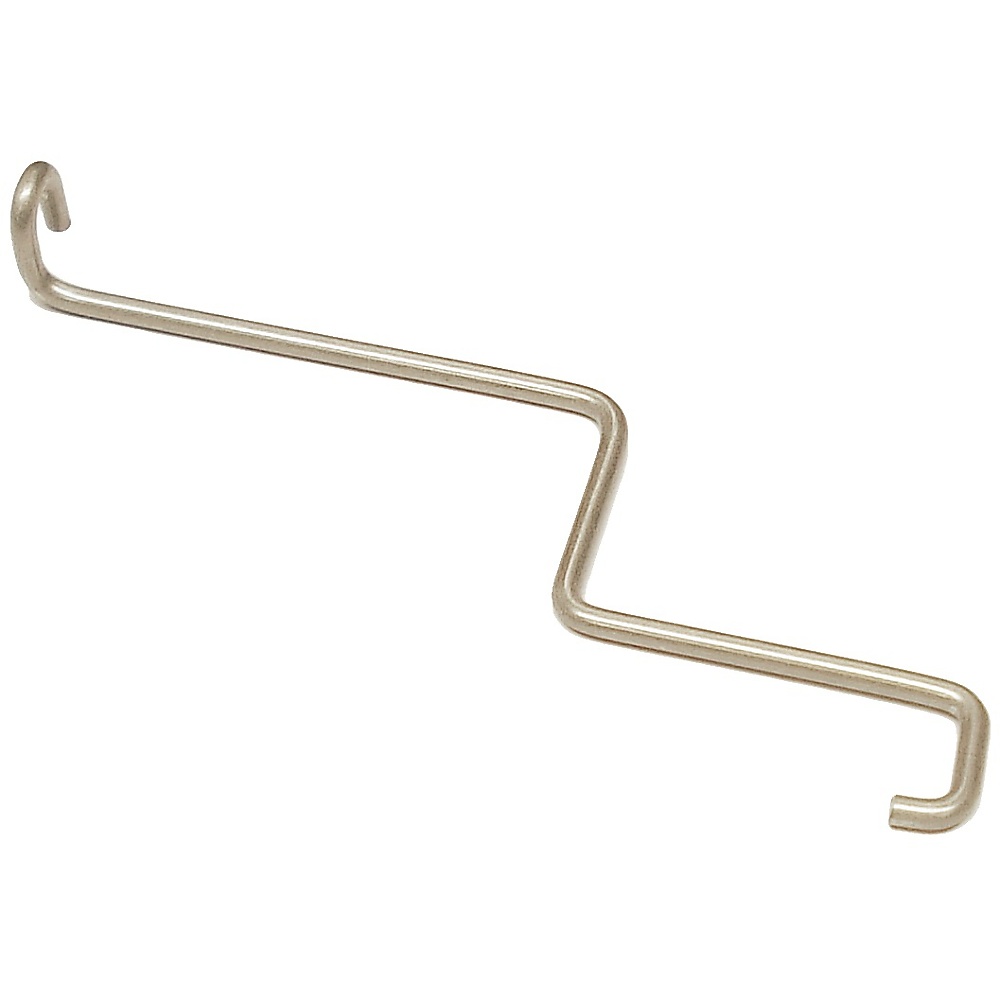

6 Thanh Tiết Lưu Stihl 1127 182 1500 1127 182 1500 Thanh Tiết Lưu Stihl 1127 182 1500 Còn hàng 66.000 ₫
7 Đòn Bẩy Khóa Stihl 1117 182 0805 1117 182 0805 Đòn Bẩy Khóa Stihl 1117 182 0805 Còn hàng 111.540 ₫
8 Vít tự khai thác đầu Pan Is-D5x24 9075 478 4155 Vít tự khai thác đầu Pan Is-D5x24 Còn hàng 29.040 ₫
9 Đệm Hình Khuyên Stihl 1123 790 9900 1123 790 9900 Đệm Hình Khuyên Stihl 1123 790 9900 Còn hàng 217.800 ₫
11 Đai ốc lục giác M5 9210 260 0700 Đai ốc lục giác M5 Còn hàng 11.220 ₫
12 Pan Head Self-Tapping Screw Is-D4x15 9075 478 3015 Pan Head Self-Tapping Screw Is-D4x15 Còn hàng 25.080 ₫

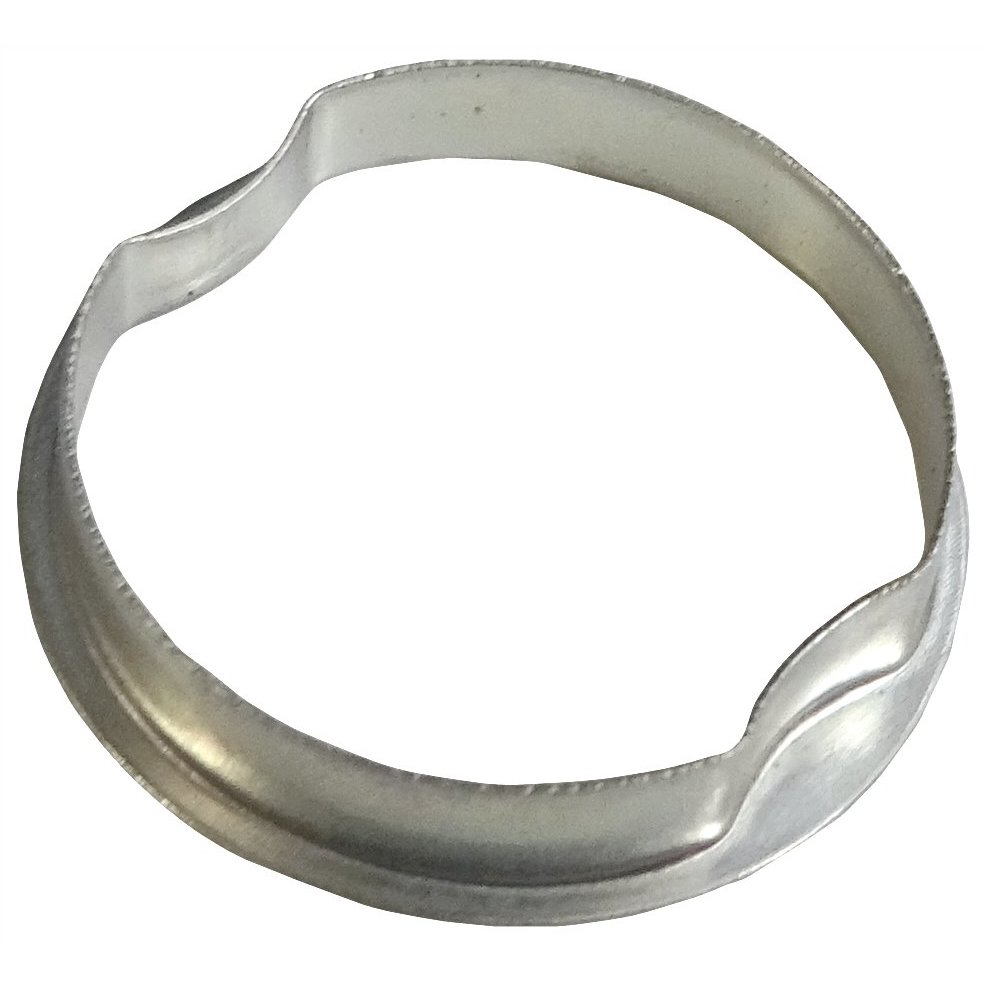

13 Tay Áo Stihl 1117 141 1800 1117 141 1800 Tay Áo Stihl 1117 141 1800 Còn hàng 36.300 ₫
14 Vòng Đệm Stihl 1128 121 8600 1128 121 8600 Vòng Đệm Stihl 1128 121 8600 Còn hàng 49.830 ₫
15 Bộ Chế Hòa Khí Hd-19d Stihl 1127 120 0650 1127 120 0650 Bộ Chế Hòa Khí Hd-19d Stihl 1127 120 0650 Còn hàng 3.890.700 ₫
16 Bộ Chế Hòa Khí Hd-18d Stihl 1127 120 0604 1127 120 0604 Bộ Chế Hòa Khí Hd-18d Stihl 1127 120 0604 Còn hàng 3.890.700 ₫
16 Cylindrical pin 5x24 9371 470 2640 Cylindrical pin 5x24 Còn hàng 21.780 ₫
17 Bộ Chế Hòa Khí Hd-21d Stihl 1127 120 0605 1127 120 0605 Bộ Chế Hòa Khí Hd-21d Stihl 1127 120 0605 Còn hàng 4.006.200 ₫
18 Torsion spring 1117 182 4500 Torsion spring Còn hàng 43.560 ₫
18 Vách Ngăn Stihl 1127 121 7000 1127 121 7000 Vách Ngăn Stihl 1127 121 7000 Còn hàng 84.810 ₫
19 Bộ Lọc Không Khí (bao Gồm 12) Stihl 1127 120 1620 1127 120 1620 Bộ Lọc Không Khí (bao Gồm 12) Stihl 1127 120 1620 Còn hàng 405.240 ₫
19 Bộ Lọc Không Khí, Lông Cừu (bao Gồm 12) Stihl 1127 120 1621 1127 120 1621 Bộ Lọc Không Khí, Lông Cừu (bao Gồm 12) Stihl 1127 120 1621 Còn hàng 360.360 ₫
20 Bộ Lọc Không Khí, Có Lớp Nhung (bao Gồm 21) Stihl 1127 120 1611 1127 120 1611 Bộ Lọc Không Khí, Có Lớp Nhung (bao Gồm 21) Stihl 1127 120 1611 Còn hàng 360.360 ₫
21 Đai Ốc Rãnh Stihl 1124 141 8300 1124 141 8300 Đai Ốc Rãnh Stihl 1124 141 8300 Còn hàng 36.300 ₫
22 Ống Lót Stihl 1124 121 9100 1124 121 9100 Ống Lót Stihl 1124 121 9100 Còn hàng 52.800 ₫

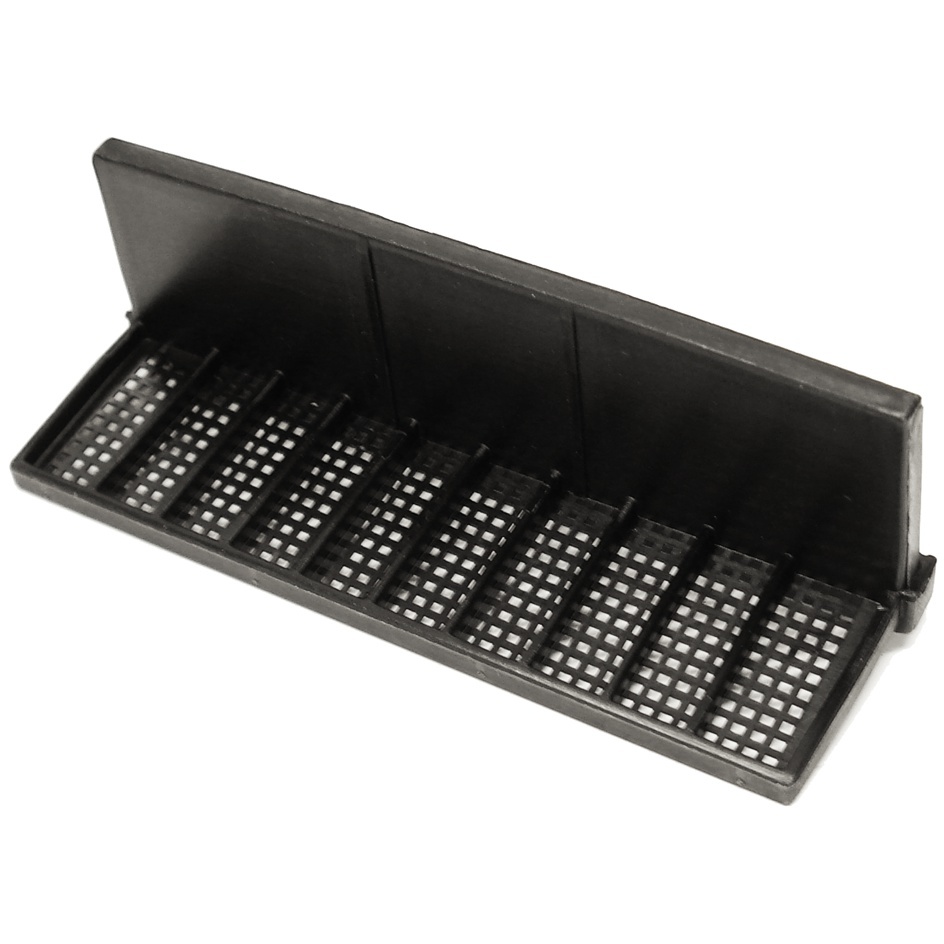

24 Bộ Lọc Sơ Bộ Stihl 1127 124 1500 1127 124 1500 Bộ Lọc Sơ Bộ Stihl 1127 124 1500 Còn hàng 147.840 ₫
24 Cắm Stihl 1123 791 7310 1123 791 7310 Cắm Stihl 1123 791 7310 Còn hàng 21.780 ₫
25 Grommet Stihl 1128 123 7502 1128 123 7502 Grommet Stihl 1128 123 7502 Còn hàng 66.000 ₫

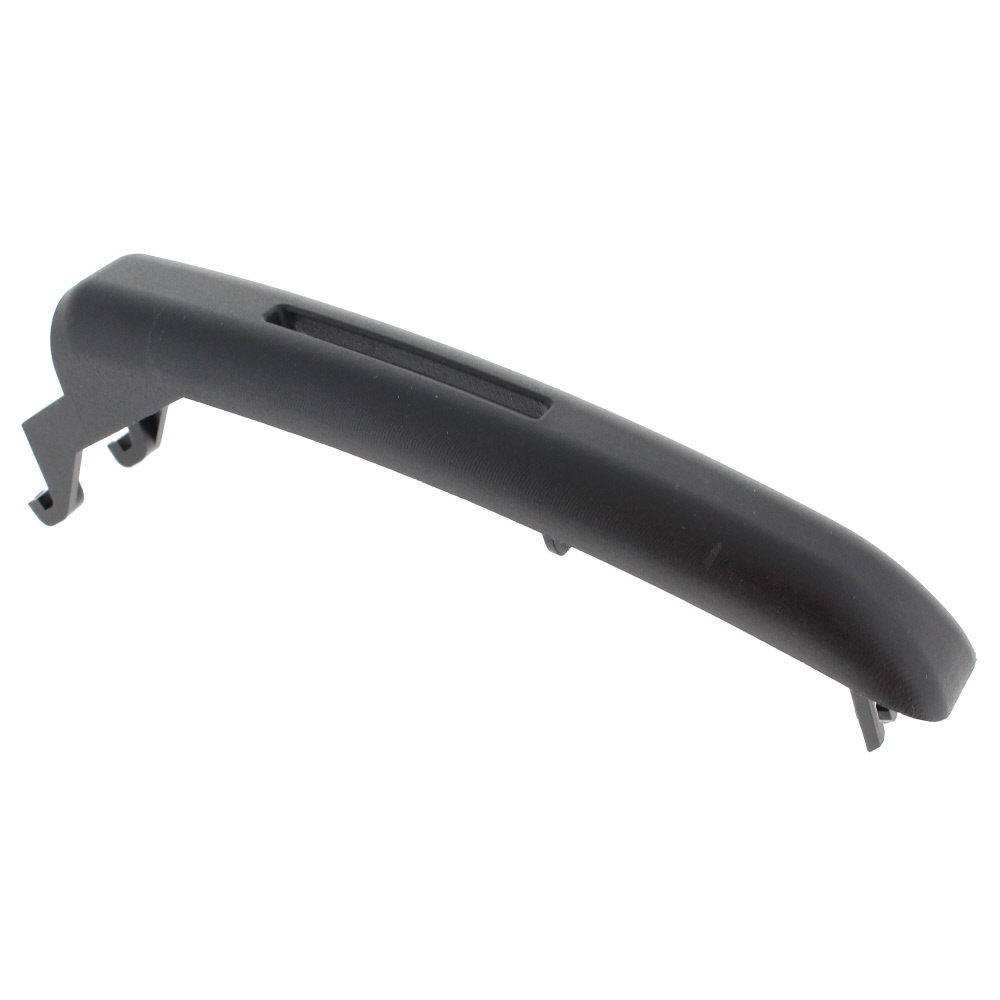

26 Khuôn Tay Cầm Stihl 1123 791 0600 1123 791 0600 Khuôn Tay Cầm Stihl 1123 791 0600 Còn hàng 132.990 ₫
26 Trục Chuyển Mạch Stihl 1127 182 0900 1127 182 0900 Trục Chuyển Mạch Stihl 1127 182 0900 Còn hàng 187.440 ₫
27 Đệm Hình Khuyên Stihl 1123 791 2805 1123 791 2805 Đệm Hình Khuyên Stihl 1123 791 2805 Còn hàng 190.740 ₫

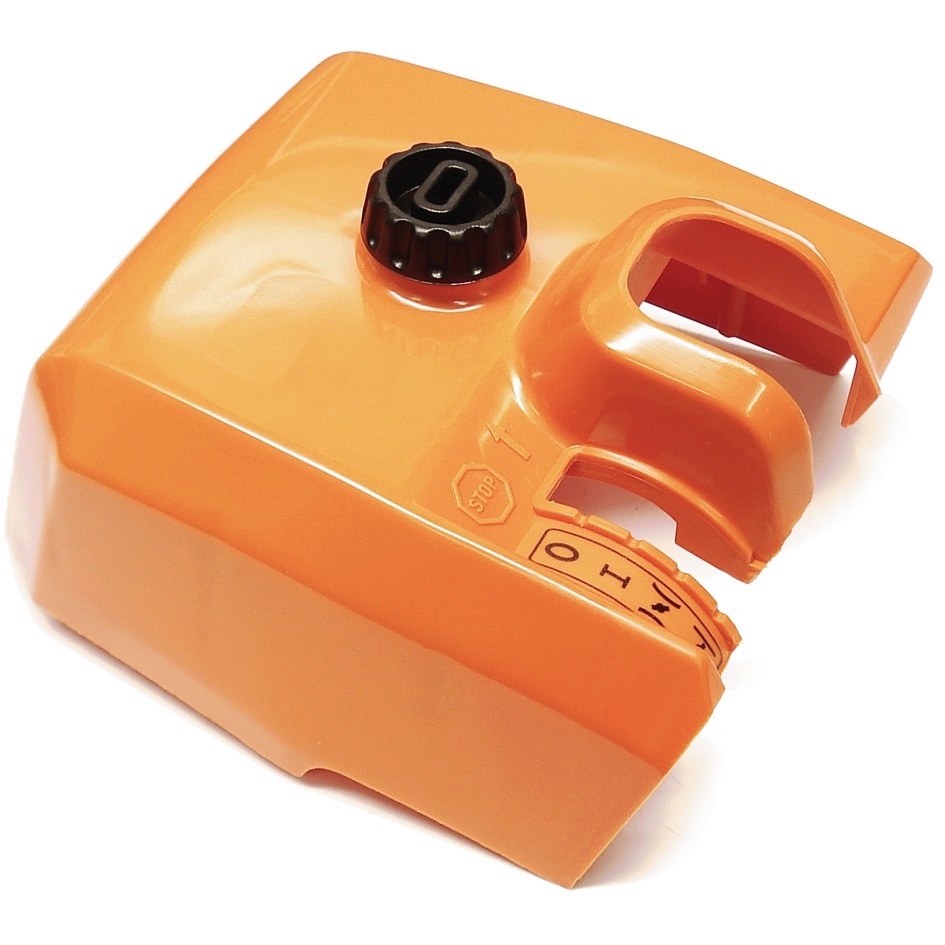

29 Nắp Hộp Chế Hòa Khí (bao Gồm 4) Stihl 1127 140 1900 1127 140 1900 Nắp Hộp Chế Hòa Khí (bao Gồm 4) Stihl 1127 140 1900 Còn hàng 655.050 ₫
30 Khóa Xoắn Stihl 1123 141 2300 1123 141 2300 Khóa Xoắn Stihl 1123 141 2300 Còn hàng 121.110 ₫

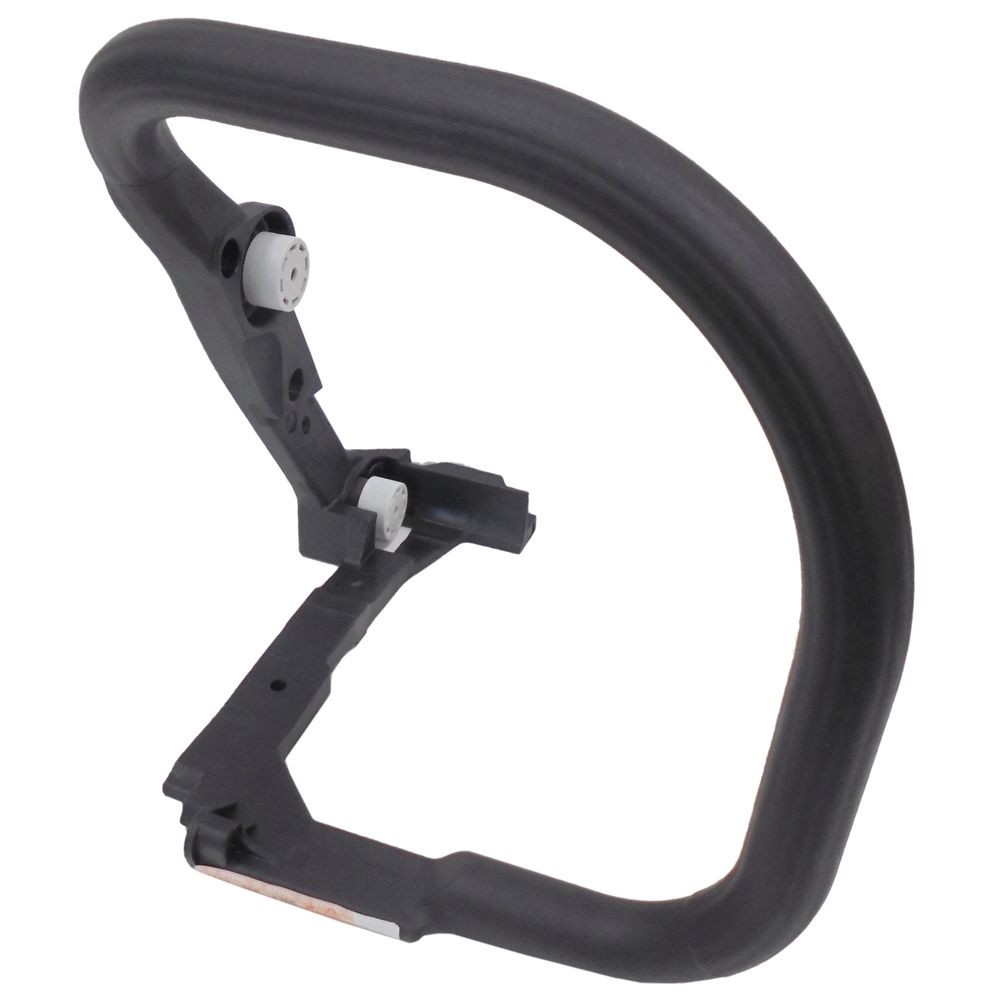

31 Tay Lái (bao Gồm 23) Stihl 1127 790 1700 1127 790 1700 Tay Lái (bao Gồm 23) Stihl 1127 790 1700 Còn hàng 1.382.040 ₫

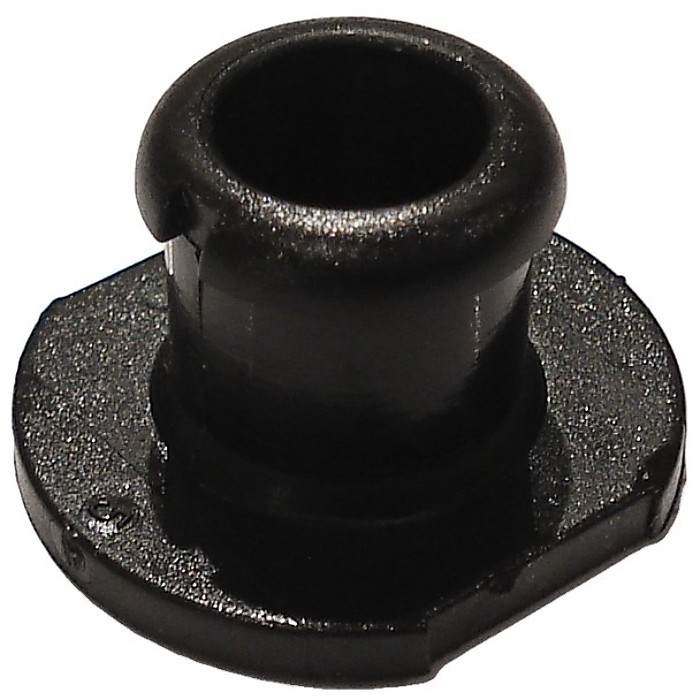

33 Cắm STIHL 1123 791 7300 1123 791 7300 Cắm STIHL 1123 791 7300 Còn hàng 25.080 ₫
Ho-tro-hotline

Sơ đồ Vỏ tay cầm cho máy cưa xích Stihl

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
