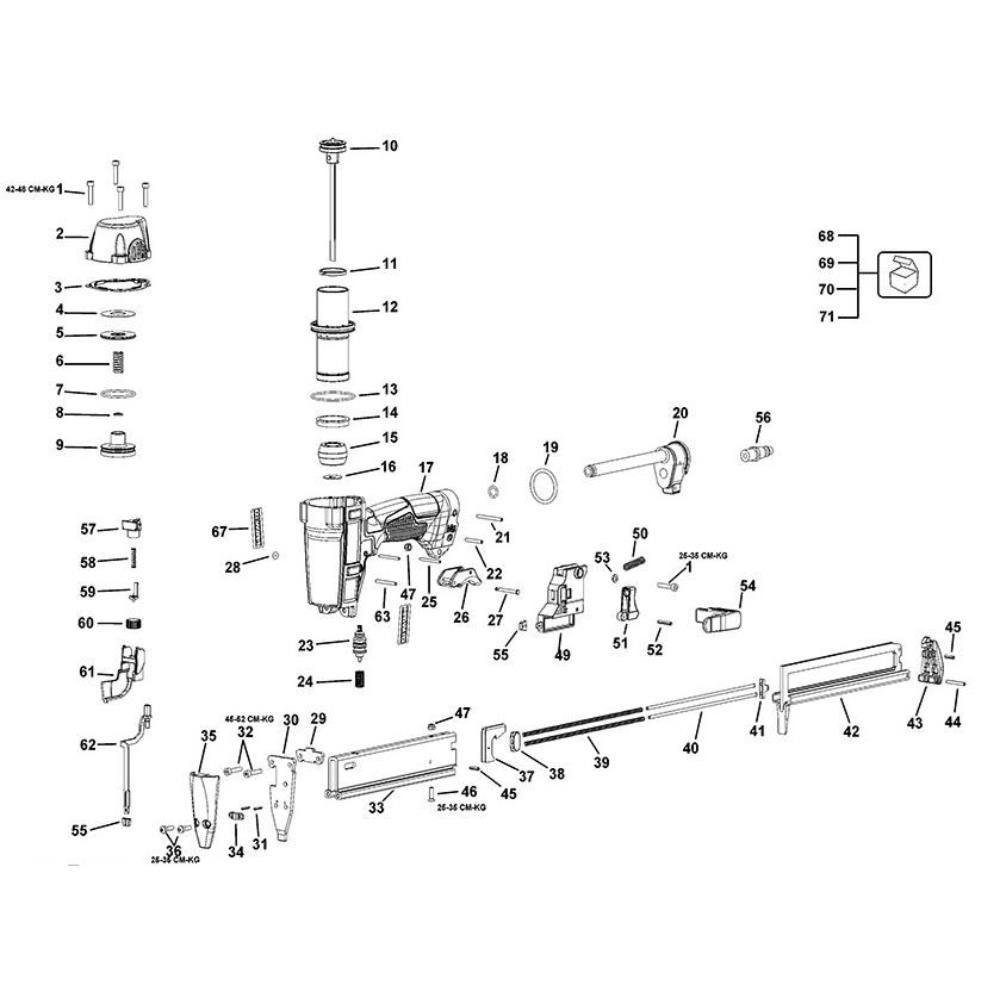

Sơ đồ Lắp ráp chính DeWalt DPN1564APP

Sơ đồ Lắp ráp chính DeWalt DPN1564APP

Thương hiệu: DEWALT
Mã sản phẩm: Sodo01283

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
2 Nắp Cuối DeWalt 9R205678 9R205678 Nắp Cuối DeWalt 9R205678 Còn hàng 1.621.620 ₫
3 Gioăng DeWalt 9R203831 9R203831 Gioăng DeWalt 9R203831 Còn hàng 181.500 ₫
4 Bìa & Niêm Phong DeWalt 9R188810 9R188810 Bìa & Niêm Phong DeWalt 9R188810 Còn hàng 76.230 ₫
5 Đĩa DeWalt 9R188852 9R188852 Đĩa DeWalt 9R188852 Còn hàng 76.230 ₫
6 Niêm Phong DeWalt 9R188849 9R188849 Niêm Phong DeWalt 9R188849 Còn hàng 76.230 ₫
7 Van DeWalt 9R188859 9R188859 Van DeWalt 9R188859 Còn hàng 223.740 ₫
7 Vòng Chữ O DeWalt 174309 174309 Vòng Chữ O DeWalt 174309 Còn hàng 76.230 ₫
8 Vòng Piston DeWalt 9R188846 9R188846 Vòng Piston DeWalt 9R188846 Còn hàng 97.020 ₫
9 Piston Sa DeWalt 9R203880 9R203880 Piston Sa DeWalt 9R203880 Còn hàng 2.106.060 ₫
10 Hình Trụ DeWalt 9R192035 9R192035 Hình Trụ DeWalt 9R192035 Còn hàng 517.110 ₫
11 Vòng Chữ O DeWalt 9R188836 9R188836 Vòng Chữ O DeWalt 9R188836 Còn hàng 76.230 ₫
12 Niêm Phong DeWalt 9R188835 9R188835 Niêm Phong DeWalt 9R188835 Còn hàng 76.230 ₫
13 Cản Xe DeWalt 9R188807 9R188807 Cản Xe DeWalt 9R188807 Còn hàng 343.200 ₫
14 Thanh Dẫn Hướng DeWalt 9R188847 9R188847 Thanh Dẫn Hướng DeWalt 9R188847 Còn hàng 76.230 ₫
15 Ống Thoát DeWalt 9R192036 9R192036 Ống Thoát DeWalt 9R192036 Còn hàng 76.230 ₫
16 Vòng Chữ O DeWalt 166797 166797 Vòng Chữ O DeWalt 166797 Còn hàng 76.230 ₫
17 Ghim DEWALT 180475 180475 Ghim DEWALT 180475 Còn hàng 76.230 ₫
17 Khung DeWalt 9R203802 9R203802 Khung DeWalt 9R203802 Còn hàng 3.808.200 ₫
18 Gioăng DeWalt 9R192039 9R192039 Gioăng DeWalt 9R192039 Còn hàng 76.230 ₫
19 Nắp Cuối DeWalt 9R192034 9R192034 Nắp Cuối DeWalt 9R192034 Còn hàng 580.800 ₫
21 Vỏ Máy DeWalt 9R188829 9R188829 Vỏ Máy DeWalt 9R188829 Còn hàng 76.230 ₫
22 Đĩa DeWalt 9R188830 9R188830 Đĩa DeWalt 9R188830 Còn hàng 76.230 ₫
23 Cái Móc DeWalt 9R188815 9R188815 Cái Móc DeWalt 9R188815 Còn hàng 132.990 ₫
25 Mũ Lưỡi Trai DeWalt 9R188812 9R188812 Mũ Lưỡi Trai DeWalt 9R188812 Còn hàng 76.230 ₫
26 Vòng Kẹp DeWalt 9R188811 9R188811 Vòng Kẹp DeWalt 9R188811 Còn hàng 76.230 ₫
27 Che Phủ DeWalt 9R188828 9R188828 Che Phủ DeWalt 9R188828 Còn hàng 76.230 ₫
28 Van DeWalt 9R196764 9R196764 Van DeWalt 9R196764 Còn hàng 449.130 ₫
29 Ghim Xoắn Ốc DeWalt 9R203788 9R203788 Ghim Xoắn Ốc DeWalt 9R203788 Còn hàng 76.230 ₫
29 Vòng Chữ O DEWALT MRG002514 MRG002514 Vòng Chữ O DEWALT MRG002514 Còn hàng 223.740 ₫
31 Cái Nút DeWalt 9R188824 9R188824 Cái Nút DeWalt 9R188824 Còn hàng 76.230 ₫
33 Bộ Chuyển Đổi DeWalt 159977 159977 Bộ Chuyển Đổi DeWalt 159977 Còn hàng 76.230 ₫
33 Vòng Chữ O DeWalt 9R188768 9R188768 Vòng Chữ O DeWalt 9R188768 Còn hàng 76.230 ₫
34 Thanh DeWalt 9R188823 9R188823 Thanh DeWalt 9R188823 Còn hàng 76.230 ₫
35 Bộ Phận Đẩy Lò Xo DeWalt 9R188832 9R188832 Bộ Phận Đẩy Lò Xo DeWalt 9R188832 Còn hàng 76.230 ₫
36 Vít DeWalt 9R188837 9R188837 Vít DeWalt 9R188837 Còn hàng 76.230 ₫
37 Cái Chốt DeWalt 9R201813 9R201813 Cái Chốt DeWalt 9R201813 Còn hàng 280.830 ₫
38 Bộ Phận Đẩy Lò Xo DeWalt 9R201809 9R201809 Bộ Phận Đẩy Lò Xo DeWalt 9R201809 Còn hàng 76.230 ₫
39 Thanh Dẫn Hướng DeWalt 9R205579 9R205579 Thanh Dẫn Hướng DeWalt 9R205579 Còn hàng 76.230 ₫
40 Grommet DeWalt 391814-00 391814-00 Grommet DeWalt 391814-00 Còn hàng 76.230 ₫
40 Pin Sa DeWalt 9R203784 9R203784 Pin Sa DeWalt 9R203784 Còn hàng 343.200 ₫
41 Bộ Điều Chỉnh Bánh Xe DeWalt 9R203952 9R203952 Bộ Điều Chỉnh Bánh Xe DeWalt 9R203952 Còn hàng 76.230 ₫
42 Che Phủ DeWalt 9R203817 9R203817 Che Phủ DeWalt 9R203817 Còn hàng 76.230 ₫
43 Dấu Ngoặc DeWalt 9R201812 9R201812 Dấu Ngoặc DeWalt 9R201812 Còn hàng 76.230 ₫
44 Cò Súng DeWalt 9R205611 9R205611 Cò Súng DeWalt 9R205611 Còn hàng 343.200 ₫
45 Rocker DeWalt 9R205614 9R205614 Rocker DeWalt 9R205614 Còn hàng 343.200 ₫
46 Bộ Phận Đẩy Lò Xo DeWalt 9R205607 9R205607 Bộ Phận Đẩy Lò Xo DeWalt 9R205607 Còn hàng 76.230 ₫
47 Ghim DeWalt 9R196682 9R196682 Ghim DeWalt 9R196682 Còn hàng 76.230 ₫
49 Ghim DeWalt 9R195255 9R195255 Ghim DeWalt 9R195255 Còn hàng 108.240 ₫
50 Bộ Phận Đẩy Lò Xo DeWalt 9R188850 9R188850 Bộ Phận Đẩy Lò Xo DeWalt 9R188850 Còn hàng 76.230 ₫
50 Vòng Đệm DeWalt 180569 180569 Vòng Đệm DeWalt 180569 Còn hàng 76.230 ₫
51 Cái Nút DeWalt 9R208907 9R208907 Cái Nút DeWalt 9R208907 Còn hàng 76.230 ₫
52 Vít Grub DeWalt 9R198788 9R198788 Vít Grub DeWalt 9R198788 Còn hàng 76.230 ₫
53 Bộ Phận Đẩy Lò Xo DeWalt 9R188831 9R188831 Bộ Phận Đẩy Lò Xo DeWalt 9R188831 Còn hàng 223.740 ₫
54 Tạp Chí DeWalt 9R192012 9R192012 Tạp Chí DeWalt 9R192012 Còn hàng 694.320 ₫
60 Bộ Chuyển Đổi DeWalt 9R203923 9R203923 Bộ Chuyển Đổi DeWalt 9R203923 Còn hàng 76.230 ₫
61 Mũi DeWalt 9R203885 9R203885 Mũi DeWalt 9R203885 Còn hàng 1.621.620 ₫
63 Vít DeWalt 188771 188771 Vít DeWalt 188771 Còn hàng 76.230 ₫
64 Chuyến Đi Sa DeWalt 9R203891 9R203891 Chuyến Đi Sa DeWalt 9R203891 Còn hàng 694.320 ₫
65 Bộ Phận Đẩy Lò Xo DeWalt 9R203787 9R203787 Bộ Phận Đẩy Lò Xo DeWalt 9R203787 Còn hàng 76.230 ₫
66 Chân DeWalt 9R203869 9R203869 Chân DeWalt 9R203869 Còn hàng 76.230 ₫
67 Bu Lông DeWalt MSC6100-25 MSC6100-25 Bu Lông DeWalt MSC6100-25 Còn hàng 76.230 ₫
68 Cửa DeWalt 9R203887 9R203887 Cửa DeWalt 9R203887 Còn hàng 764.280 ₫
69 Tấm Sa DeWalt 9R188794 9R188794 Tấm Sa DeWalt 9R188794 Còn hàng 132.990 ₫
70 Che Phủ DeWalt 9R203814 9R203814 Che Phủ DeWalt 9R203814 Còn hàng 132.990 ₫
71 Ghim DeWalt 9R203790 9R203790 Ghim DeWalt 9R203790 Còn hàng 76.230 ₫
72 Ghim DeWalt 103858 103858 Ghim DeWalt 103858 Còn hàng 76.230 ₫
73 Vít DeWalt MSC5080-25 MSC5080-25 Vít DeWalt MSC5080-25 Còn hàng 76.230 ₫
302 Lớp Lót DeWalt 9R192015 9R192015 Lớp Lót DeWalt 9R192015 Còn hàng 343.200 ₫
308 Vít DeWalt MSC5080-20 MSC5080-20 Vít DeWalt MSC5080-20 Còn hàng 76.230 ₫
310 Đai Ốc Khóa DeWalt MHE5080-100 MHE5080-100 Đai Ốc Khóa DeWalt MHE5080-100 Còn hàng 76.230 ₫
362 Đầu Đẩy DeWalt 9R203871 9R203871 Đầu Đẩy DeWalt 9R203871 Còn hàng 449.130 ₫
374 Dừng Lại DeWalt 9R188801 9R188801 Dừng Lại DeWalt 9R188801 Còn hàng 76.230 ₫
Ho-tro-hotline

Sơ đồ Lắp ráp chính DeWalt DPN1564APP

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
