Sơ đồ Bơm dầu, vỏ ly hợp & bánh xích

Sơ đồ Bơm dầu, vỏ ly hợp & bánh xích

Thương hiệu: STIHL
Mã sản phẩm: Sodo01382

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá

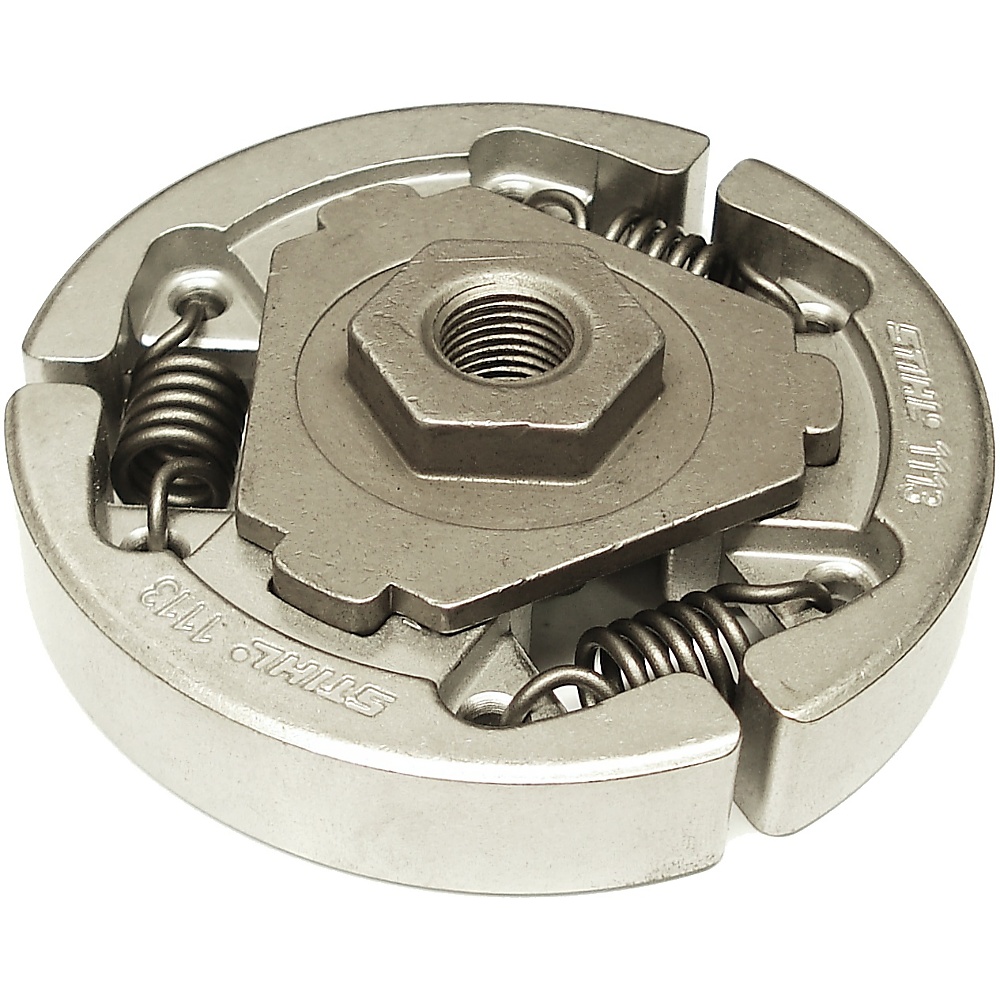

1 Bộ Ly Hợp (bao Gồm 27 - 29) Stihl 1113 160 2010 1113 160 2010 Bộ Ly Hợp (bao Gồm 27 - 29) Stihl 1113 160 2010 Còn hàng 1.406.790 ₫

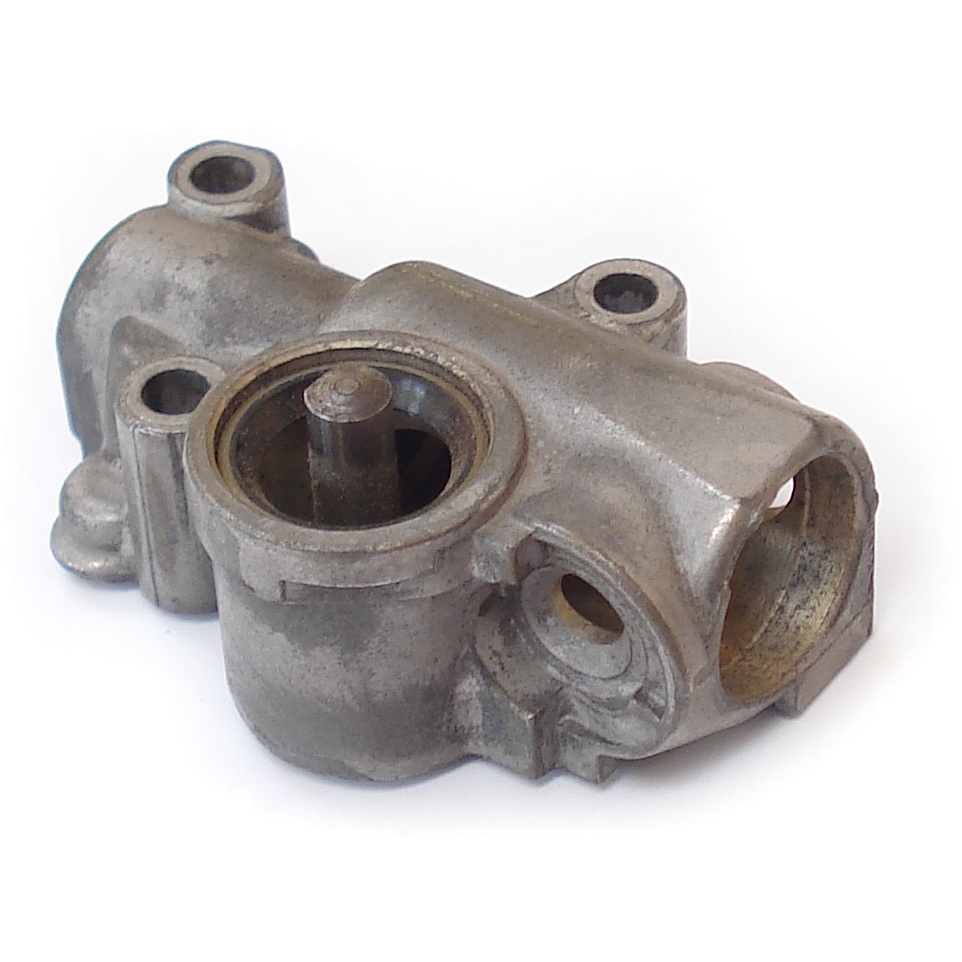

1 Vỏ Bơm (bao Gồm 3) Stihl 1117 640 3001 1117 640 3001 Vỏ Bơm (bao Gồm 3) Stihl 1117 640 3001 Còn hàng 907.500 ₫
3 Pít-tông Bơm Stihl 1117 647 0601 1117 647 0601 Pít-tông Bơm Stihl 1117 647 0601 Còn hàng 687.060 ₫

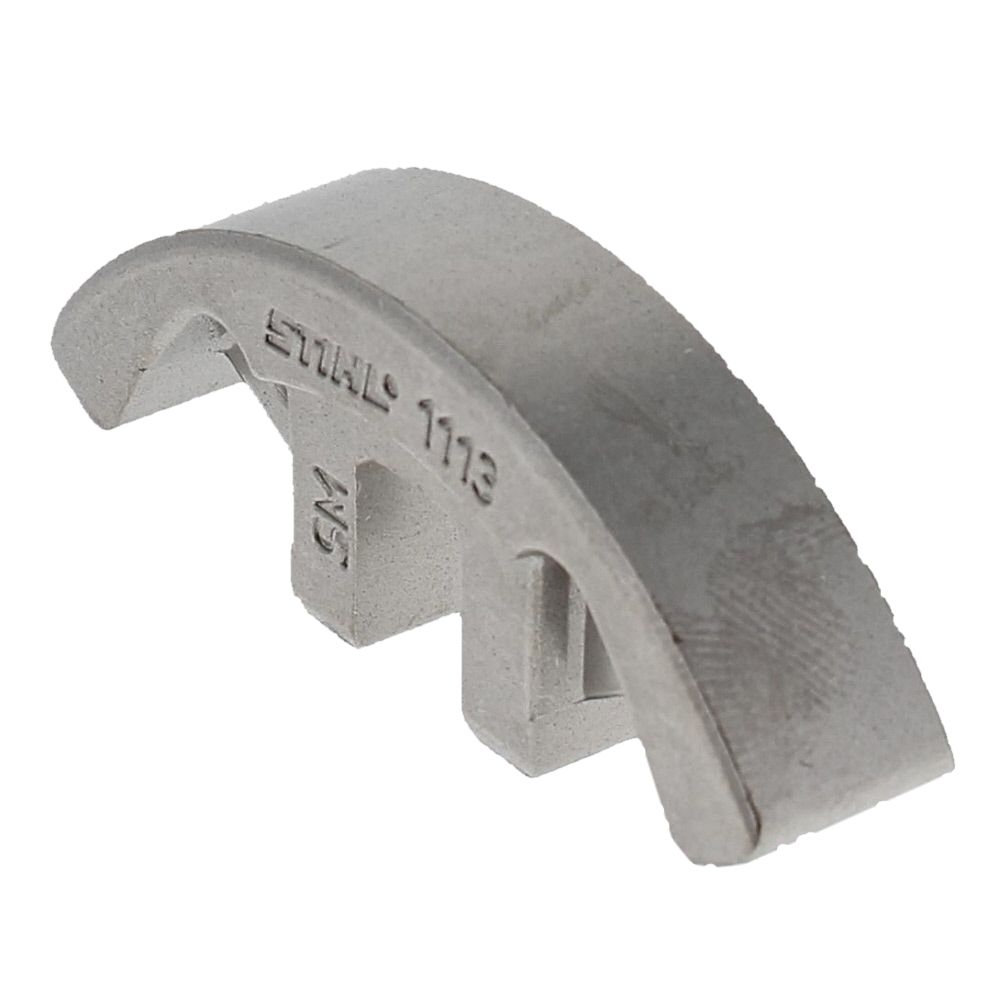

4 Giày Clutch Stihl 1113 162 0802 1113 162 0802 Giày Clutch Stihl 1113 162 0802 Còn hàng 235.950 ₫
4 Lò Xo Nén Stihl 0000 997 1010 0000 997 1010 Lò Xo Nén Stihl 0000 997 1010 Còn hàng 36.300 ₫
5 Tension spring 0000 997 5811 Tension spring Còn hàng 46.200 ₫
5 Vòng Đệm Stihl 0000 958 0701 0000 958 0701 Vòng Đệm Stihl 0000 958 0701 Còn hàng 36.300 ₫
6 Bu Lông Điều Khiển Stihl 1117 647 4801 1117 647 4801 Bu Lông Điều Khiển Stihl 1117 647 4801 Còn hàng 72.600 ₫
6 O-Ring 7x1.5 9646 945 0490 O-Ring 7x1.5 Còn hàng 14.520 ₫

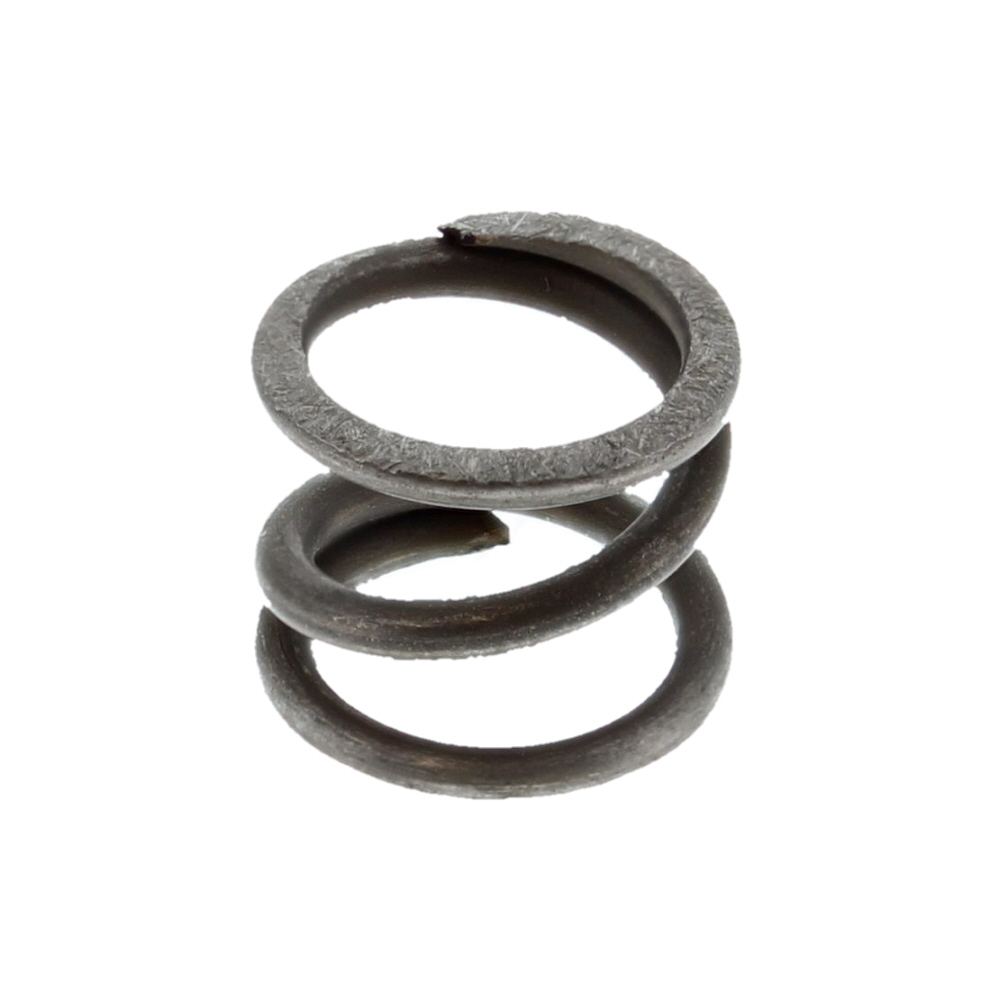

7 Lò Xo Xoắn Ốc Stihl 0000 997 1200 0000 997 1200 Lò Xo Xoắn Ốc Stihl 0000 997 1200 Còn hàng 43.560 ₫

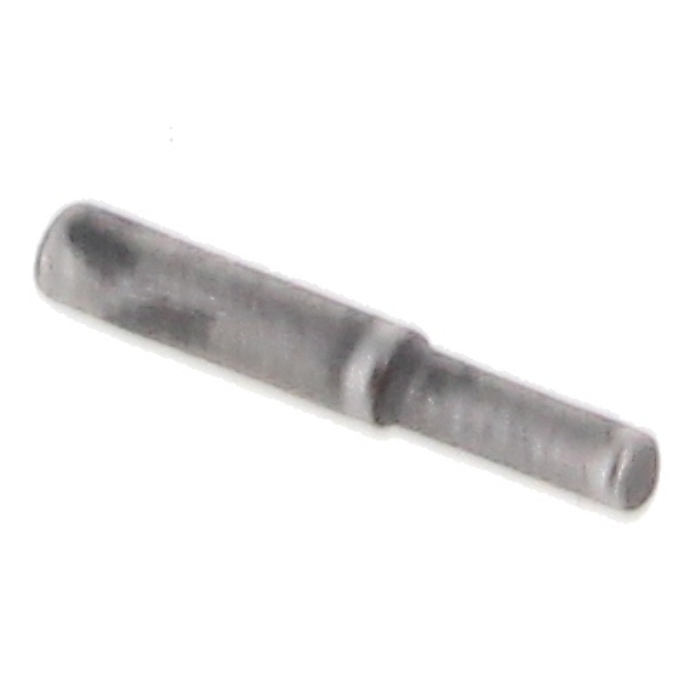

8 Ghim Stihl 1117 647 9800 1117 647 9800 Ghim Stihl 1117 647 9800 Còn hàng 33.000 ₫

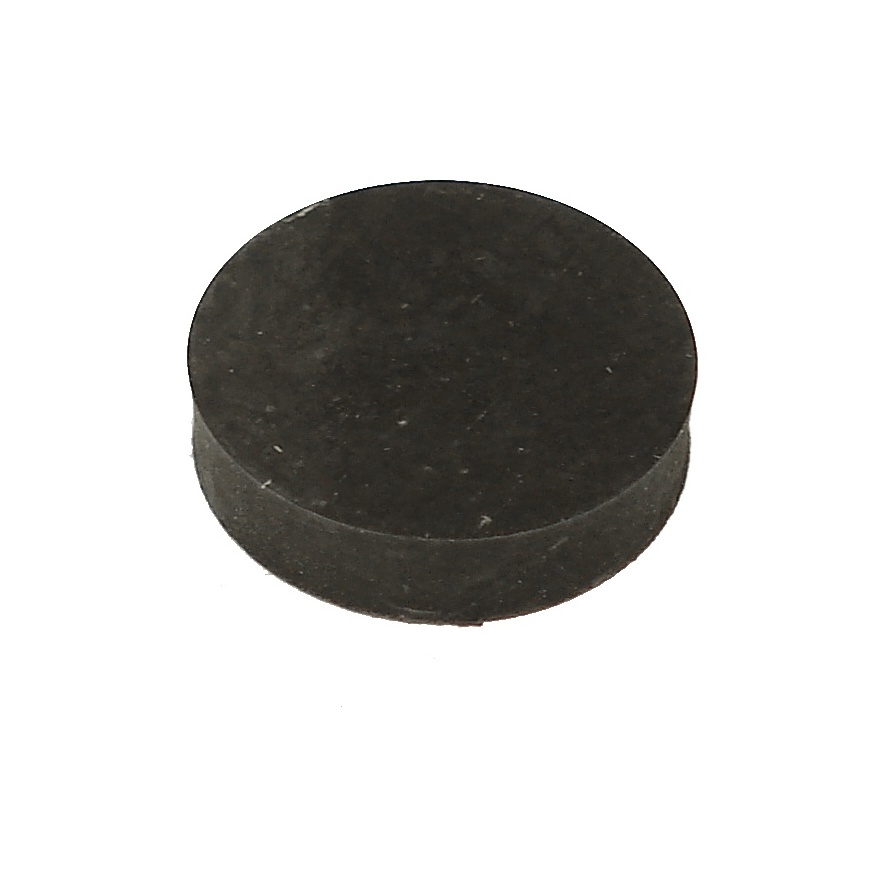

9 Cắm Stihl 0000 988 6220 0000 988 6220 Cắm Stihl 0000 988 6220 Còn hàng 36.300 ₫
11 Vòng Chữ O 5x1.25 Stihl 9646 945 0230 9646 945 0230 Vòng Chữ O 5x1.25 Stihl 9646 945 0230 Còn hàng 14.520 ₫

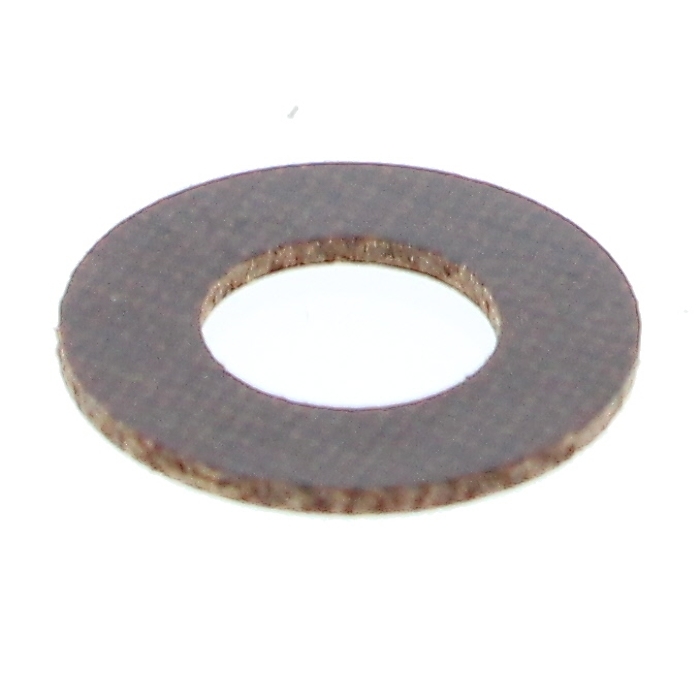

12 Lò Xo Cốc 10 Stihl 9486 648 0100 9486 648 0100 Lò Xo Cốc 10 Stihl 9486 648 0100 Còn hàng 14.520 ₫
12 Vòng Đệm 12x16x3 Cho Stihl 028, 030, 045 Stihl 9643 950 1160 9643 950 1160 Vòng Đệm 12x16x3 Cho Stihl 028, 030, 045 Stihl 9643 950 1160 Còn hàng 139.260 ₫
14 Pan head screw M4x12 (Up to Serial 7799481) 9048 319 0660 Pan head screw M4x12 (Up to Serial 7799481) Còn hàng 25.080 ₫
14 Vòng Đệm Stihl 0000 958 0402 0000 958 0402 Vòng Đệm Stihl 0000 958 0402 Còn hàng 36.300 ₫
15 Đai Ốc Lục Giác M8 Stihl 0000 955 0801 0000 955 0801 Đai Ốc Lục Giác M8 Stihl 0000 955 0801 Còn hàng 62.370 ₫

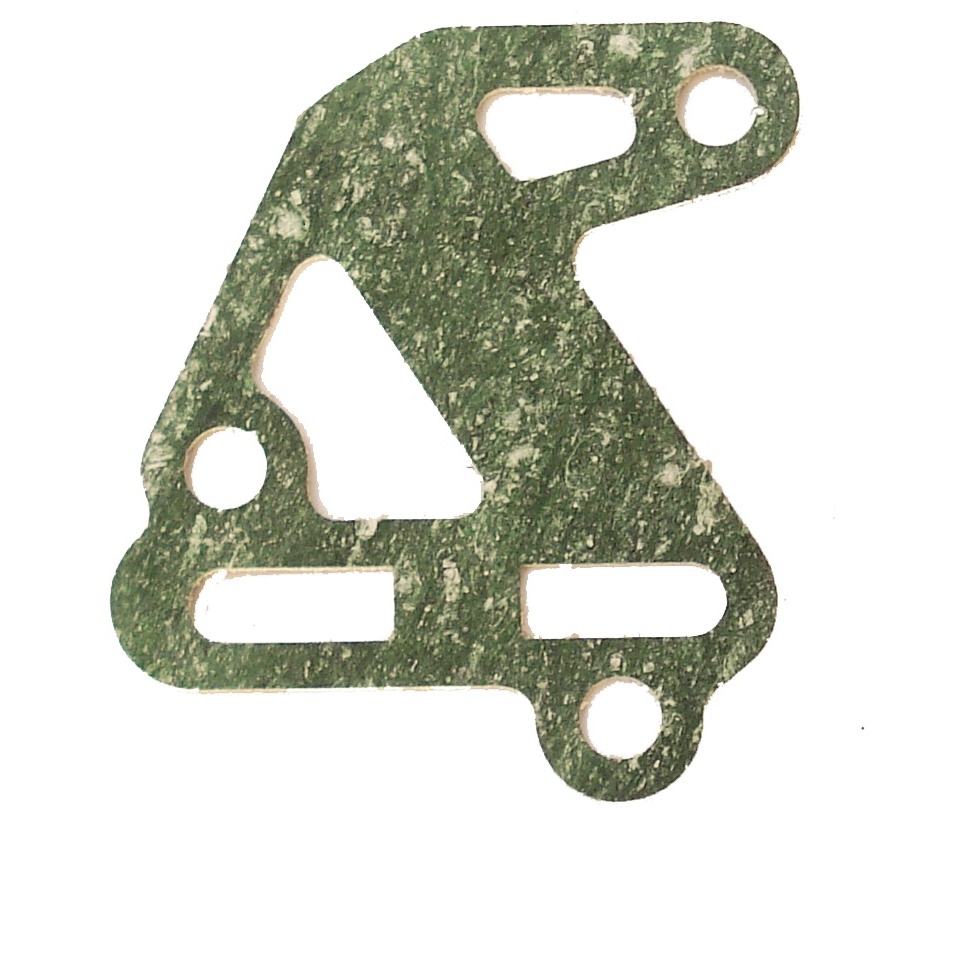

15 Gioăng Stihl 1117 649 1100 1117 649 1100 Gioăng Stihl 1117 649 1100 Còn hàng 40.260 ₫
16 Đai Ốc Khóa M5 STIHL 9214 320 0700 9214 320 0700 Đai Ốc Khóa M5 STIHL 9214 320 0700 Còn hàng 14.520 ₫

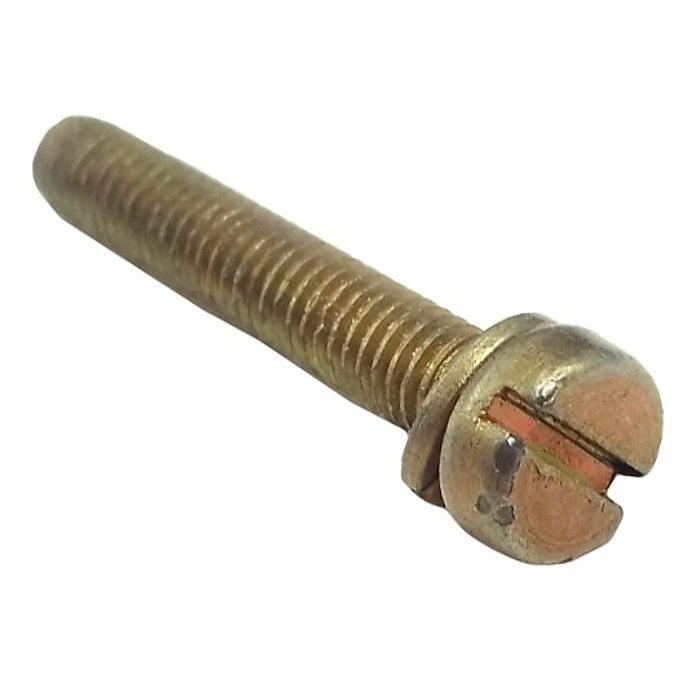

16 Vít Đầu Chảo M4x25 Stihl 9048 319 0740 9048 319 0740 Vít Đầu Chảo M4x25 Stihl 9048 319 0740 Còn hàng 26.070 ₫

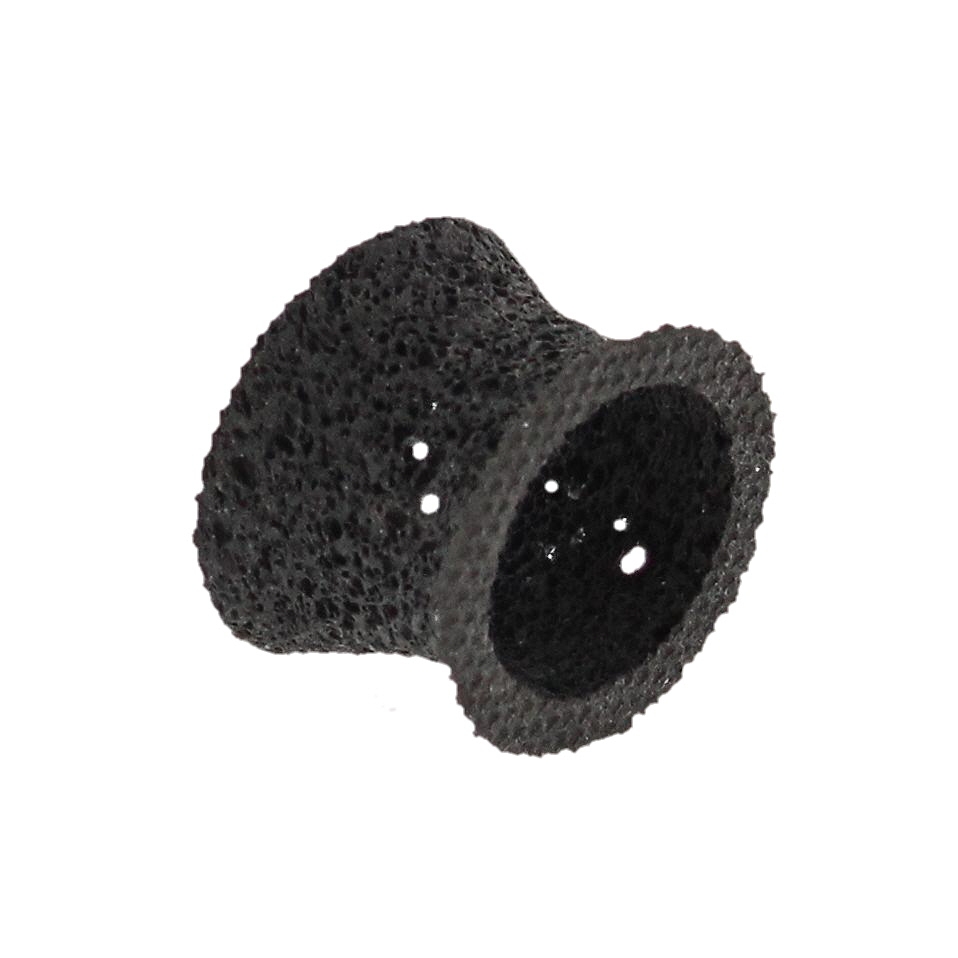

17 Vòng Cao Su Stihl 0000 989 0401 0000 989 0401 Vòng Cao Su Stihl 0000 989 0401 Còn hàng 79.200 ₫

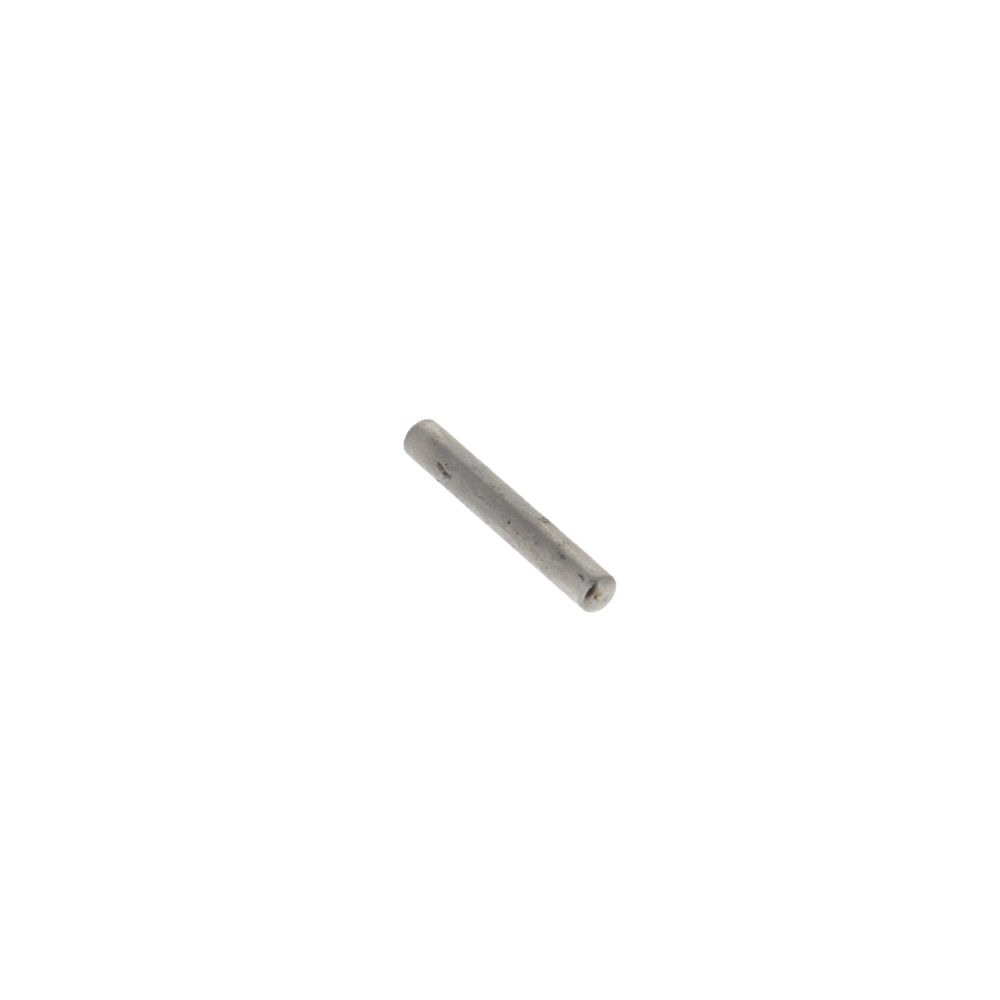

23 Con Lăn Hình Trụ 2.5x16.8 Stihl 9517 003 0490 9517 003 0490 Con Lăn Hình Trụ 2.5x16.8 Stihl 9517 003 0490 Còn hàng 6.600 ₫
27 Giá Đỡ Stihl 1113 162 3205 1113 162 3205 Giá Đỡ Stihl 1113 162 3205 Còn hàng 321.090 ₫

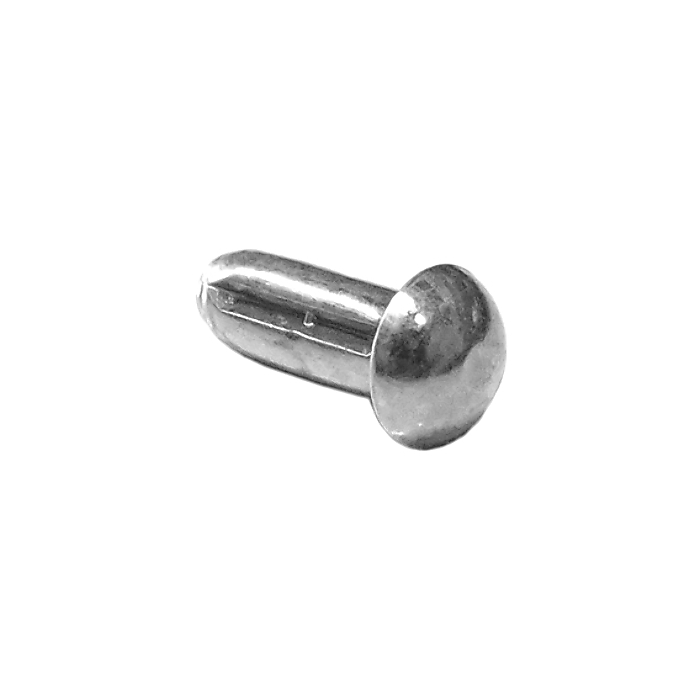

32 Đinh Tán Đầu Tròn 3x8 Stihl 9441 065 1910 9441 065 1910 Đinh Tán Đầu Tròn 3x8 Stihl 9441 065 1910 Còn hàng 11.220 ₫
34 Gai Cản Stihl 1110 664 0501 1110 664 0501 Gai Cản Stihl 1110 664 0501 Còn hàng 160.710 ₫
Ho-tro-hotline

Sơ đồ Bơm dầu, vỏ ly hợp & bánh xích

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
