Sơ đồ Bộ chế hòa khí cho Stihl MS391

Sơ đồ Bộ chế hòa khí cho Stihl MS391

Thương hiệu: STIHL
Mã sản phẩm: Sodo02733

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Bộ Chế Hòa Khí Wte-17b STIHL 1140 120 0605 1140 120 0605 Bộ Chế Hòa Khí Wte-17b STIHL 1140 120 0605 Còn hàng 4.616.700 ₫
1 Bộ lọc 1114 121 7800 Bộ lọc Còn hàng 90.750 ₫
2 Bộ Chế Hòa Khí Wte-9a STIHL 1140 120 0601 1140 120 0601 Bộ Chế Hòa Khí Wte-9a STIHL 1140 120 0601 Còn hàng 4.616.700 ₫

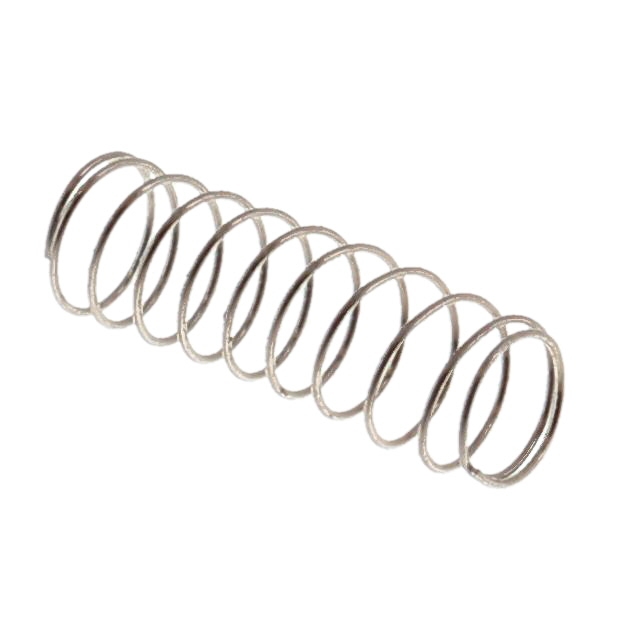

2 Bộ Phận Đẩy Lò Xo STIHL 4116 122 3000 4116 122 3000 Bộ Phận Đẩy Lò Xo STIHL 4116 122 3000 Còn hàng 69.630 ₫

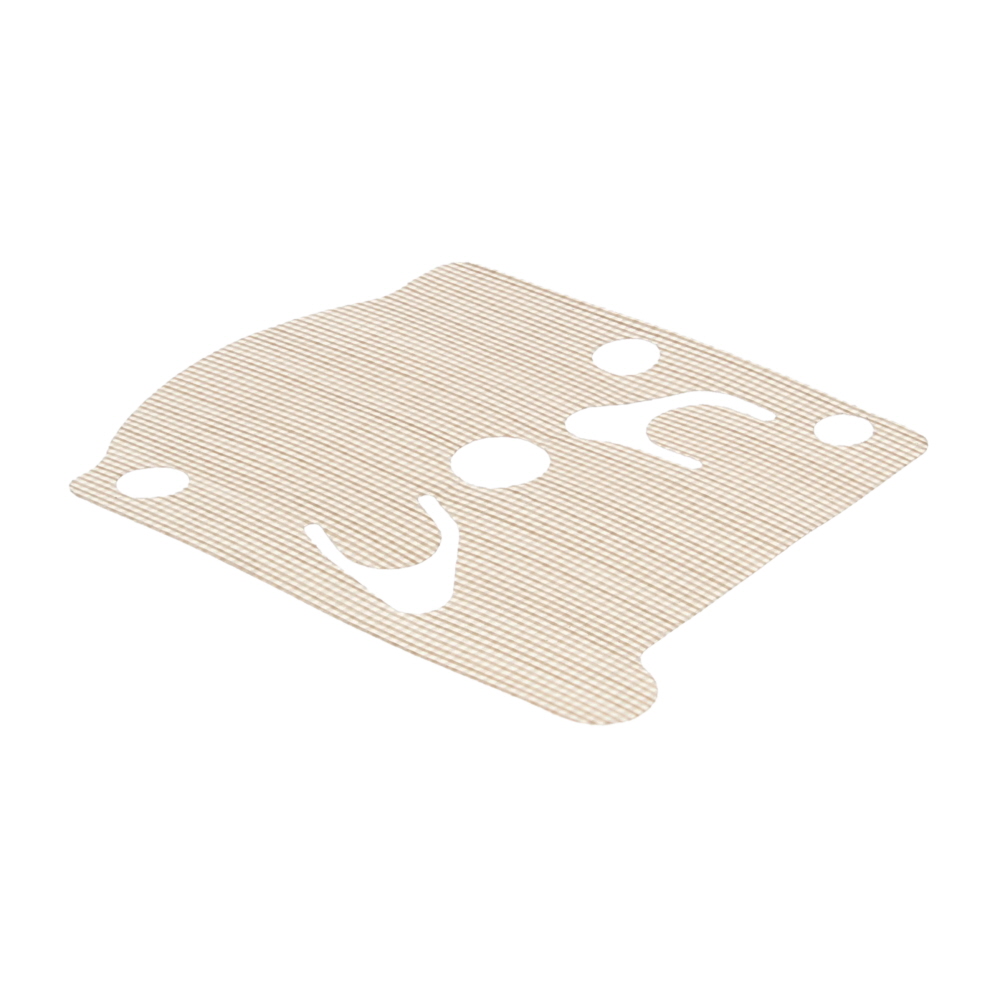

2 Màng bơm 1121 121 4801 Màng bơm Còn hàng 411.510 ₫

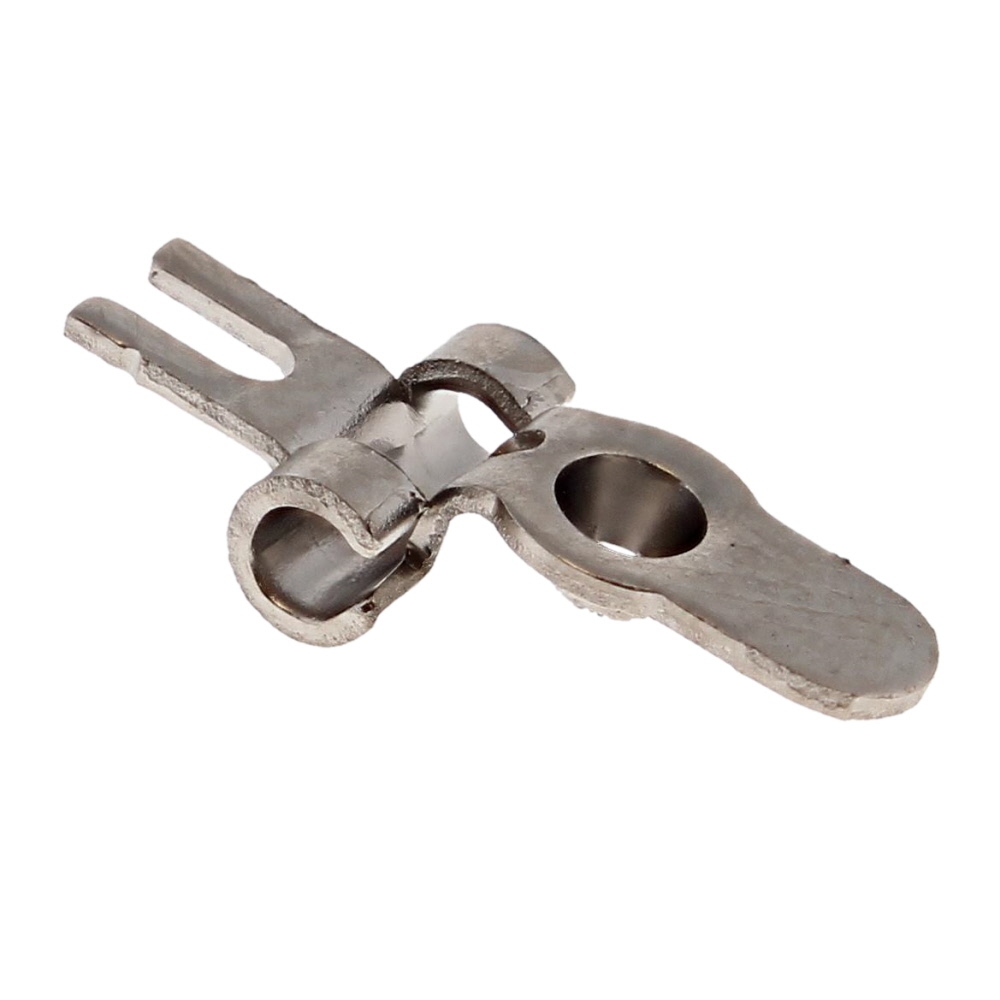

3 Cần Điều Khiển Đầu Vào STIHL 1121 121 5000 1121 121 5000 Cần Điều Khiển Đầu Vào STIHL 1121 121 5000 Còn hàng 88.110 ₫
3 Vòng đệm 1120 129 0905 Vòng đệm Còn hàng 66.000 ₫
4 Đầu vào kim 4116 121 5100 Đầu vào kim Còn hàng 296.340 ₫
5 Vít Đầu Tròn STIHL 1121 122 7103 1121 122 7103 Vít Đầu Tròn STIHL 1121 122 7103 Còn hàng 76.230 ₫
8 Gioăng STIHL 4133 129 0901 4133 129 0901 Gioăng STIHL 4133 129 0901 Còn hàng 66.000 ₫

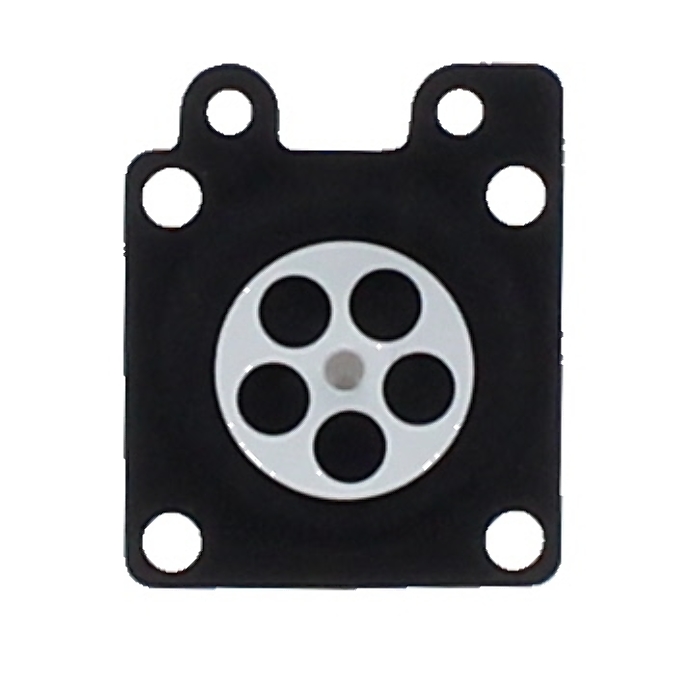

8 Màng Chắn Đo Sáng STIHL 1121 121 4700 1121 121 4700 Màng Chắn Đo Sáng STIHL 1121 121 4700 Còn hàng 411.510 ₫
10 Vít 1114 122 7100 Vít Còn hàng 76.230 ₫
12 Nắp Bơm STIHL 1143 120 2600 1143 120 2600 Nắp Bơm STIHL 1143 120 2600 Còn hàng 88.110 ₫
12 Vỏ Van Khí STIHL 1140 120 0203 1140 120 0203 Vỏ Van Khí STIHL 1140 120 0203 Còn hàng 723.360 ₫
13 Vỏ Van Khí STIHL 1140 120 0202 1140 120 0202 Vỏ Van Khí STIHL 1140 120 0202 Còn hàng 916.740 ₫
14 Con quay 1113 121 9200 Con quay Còn hàng 43.560 ₫
18 Trục Bướm Ga Có Cần Gạt (bao Gồm 22) STIHL 1140 120 7100 1140 120 7100 Trục Bướm Ga Có Cần Gạt (bao Gồm 22) STIHL 1140 120 7100 Còn hàng 562.650 ₫
19 Mũ Lưỡi Trai STIHL 1140 121 2700 1140 121 2700 Mũ Lưỡi Trai STIHL 1140 121 2700 Còn hàng 154.440 ₫
20 Lò Xo Xoắn STIHL 1140 122 3200 1140 122 3200 Lò Xo Xoắn STIHL 1140 122 3200 Còn hàng 36.300 ₫
21 Màn Trập Bướm Ga STIHL 1140 121 3300 1140 121 3300 Màn Trập Bướm Ga STIHL 1140 121 3300 Còn hàng 121.110 ₫
22 Clip điện tử 1117 122 9000 Clip điện tử Còn hàng 62.370 ₫
24 Vít Tốc Độ Thấp STIHL 1140 122 6801 1140 122 6801 Vít Tốc Độ Thấp STIHL 1140 122 6801 Còn hàng 296.340 ₫

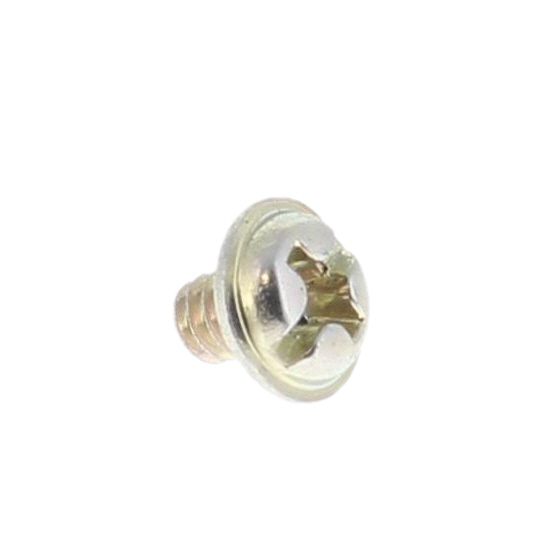

25 Round head screw 1121 122 7102 Round head screw Còn hàng 84.810 ₫
26 Vít Tốc Độ Cao STIHL 1140 122 6700 1140 122 6700 Vít Tốc Độ Cao STIHL 1140 122 6700 Còn hàng 296.340 ₫
29 Vòng đệm 4124 122 3600 Vòng đệm Còn hàng 163.350 ₫
30 Vít Tốc Độ Không Tải STIHL 1140 122 6200 1140 122 6200 Vít Tốc Độ Không Tải STIHL 1140 122 6200 Còn hàng 214.500 ₫
31 Bộ Piston Bơm STIHL 1140 120 9700 1140 120 9700 Bộ Piston Bơm STIHL 1140 120 9700 Còn hàng 441.540 ₫
31 Mùa xuân 1115 122 3002 Mùa xuân Còn hàng 69.630 ₫
33 Màn Trập Nghẹt STIHL 1140 121 2900 1140 121 2900 Màn Trập Nghẹt STIHL 1140 121 2900 Còn hàng 121.110 ₫

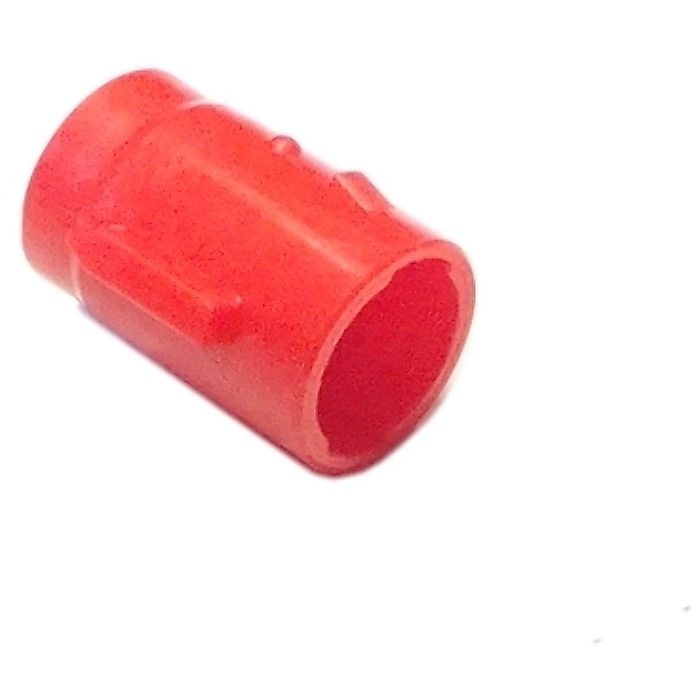

33 Mũ Lưỡi Trai Stihl 4203 121 2700 4203 121 2700 Mũ Lưỡi Trai Stihl 4203 121 2700 Còn hàng 154.440 ₫

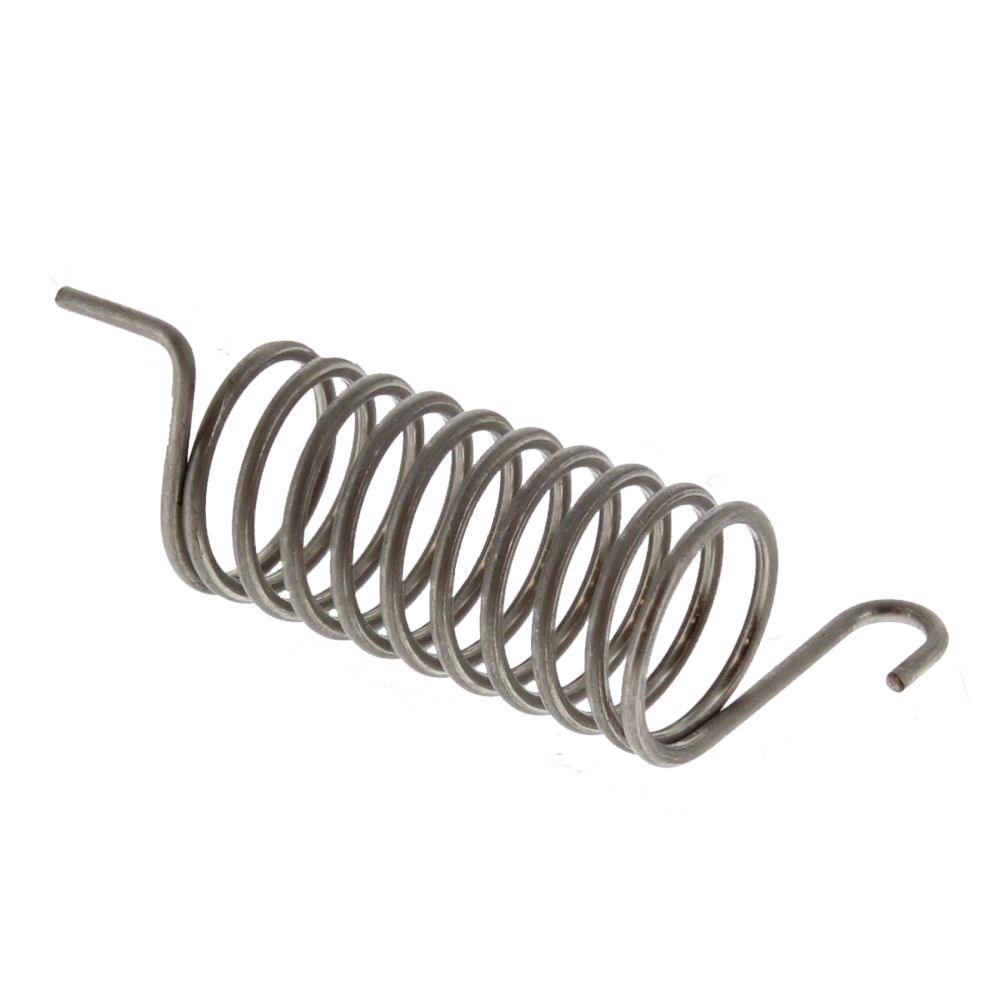

35 Lò Xo Xoắn STIHL 1140 122 3201 1140 122 3201 Lò Xo Xoắn STIHL 1140 122 3201 Còn hàng 36.300 ₫
36 Trục Thắt Có Cần Gạt STIHL 1140 120 7200 1140 120 7200 Trục Thắt Có Cần Gạt STIHL 1140 120 7200 Còn hàng 477.840 ₫
37 Cần Ga STIHL 1140 121 3500 1140 121 3500 Cần Ga STIHL 1140 121 3500 Còn hàng 178.860 ₫

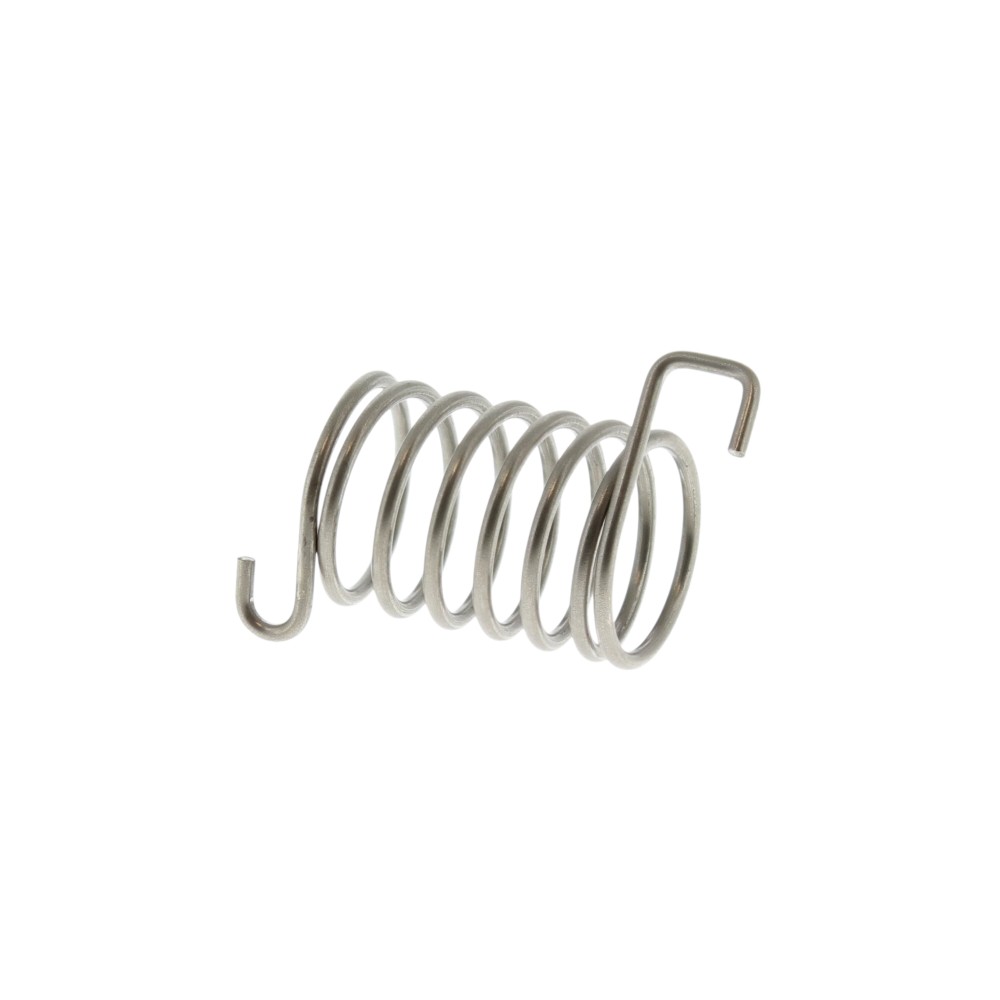

38 Lò Xo Xoắn STIHL 1140 122 3202 1140 122 3202 Lò Xo Xoắn STIHL 1140 122 3202 Còn hàng 43.560 ₫
39 Cần Ga STIHL 1140 121 3502 1140 121 3502 Cần Ga STIHL 1140 121 3502 Còn hàng 129.030 ₫
40 Nhẫn STIHL 1140 121 9400 1140 121 9400 Nhẫn STIHL 1140 121 9400 Còn hàng 88.110 ₫

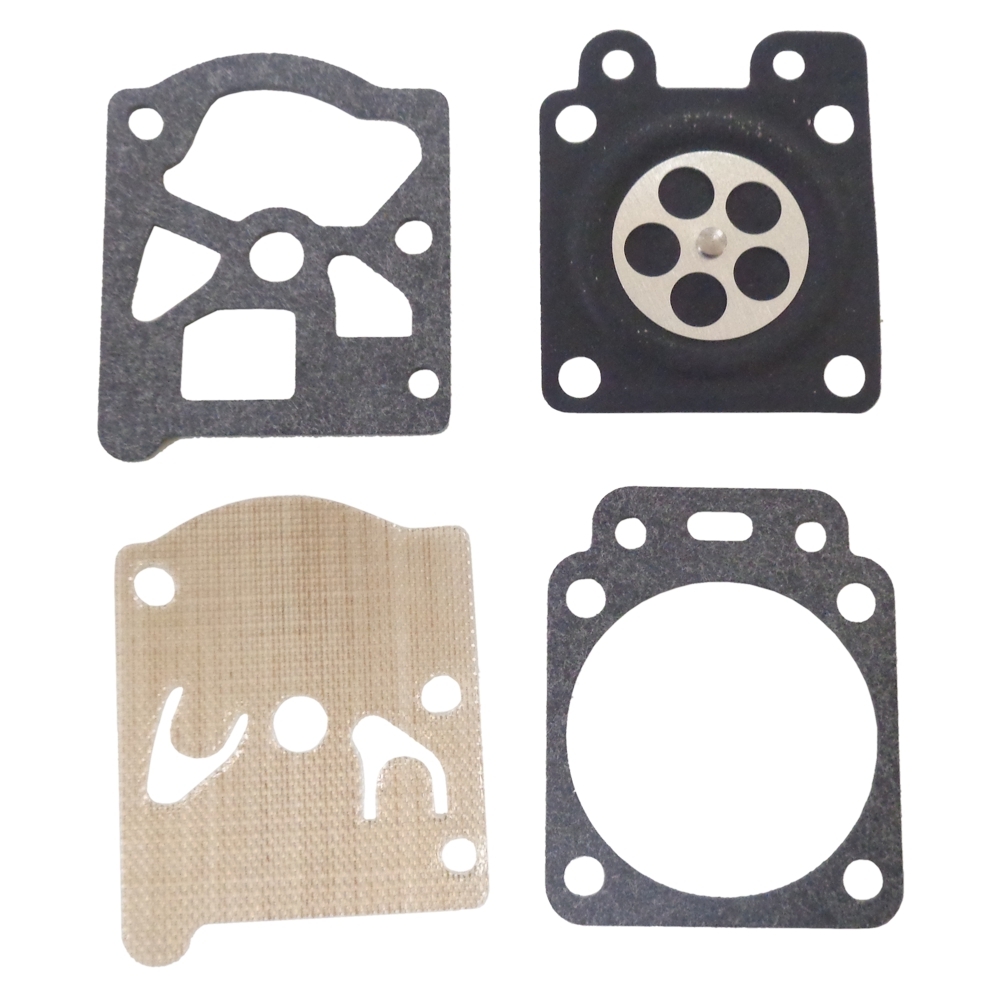

41 Bộ Phụ Tùng Chế Hòa Khí (bao Gồm 8 - 11) STIHL 1140 007 1004 1140 007 1004 Bộ Phụ Tùng Chế Hòa Khí (bao Gồm 8 - 11) STIHL 1140 007 1004 Còn hàng 814.110 ₫
49 Oval head screw 4224 122 7801 Oval head screw Còn hàng 76.230 ₫
Ho-tro-hotline

Sơ đồ Bộ chế hòa khí cho Stihl MS391

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
