Sơ đồ Bộ chế hòa khí C1Q-S100 cho Stihl

Sơ đồ Bộ chế hòa khí C1Q-S100 cho Stihl

Thương hiệu: STIHL
Mã sản phẩm: Sodo02966

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá

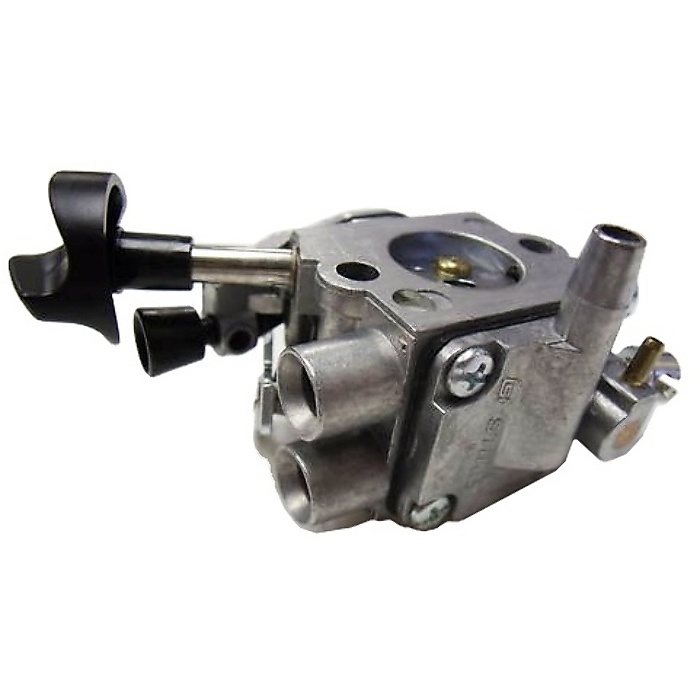

3 Bộ Chế Hòa Khí C1q-s100a STIHL 4282 120 0611 4282 120 0611 Bộ Chế Hòa Khí C1q-s100a STIHL 4282 120 0611 Còn hàng 5.108.400 ₫

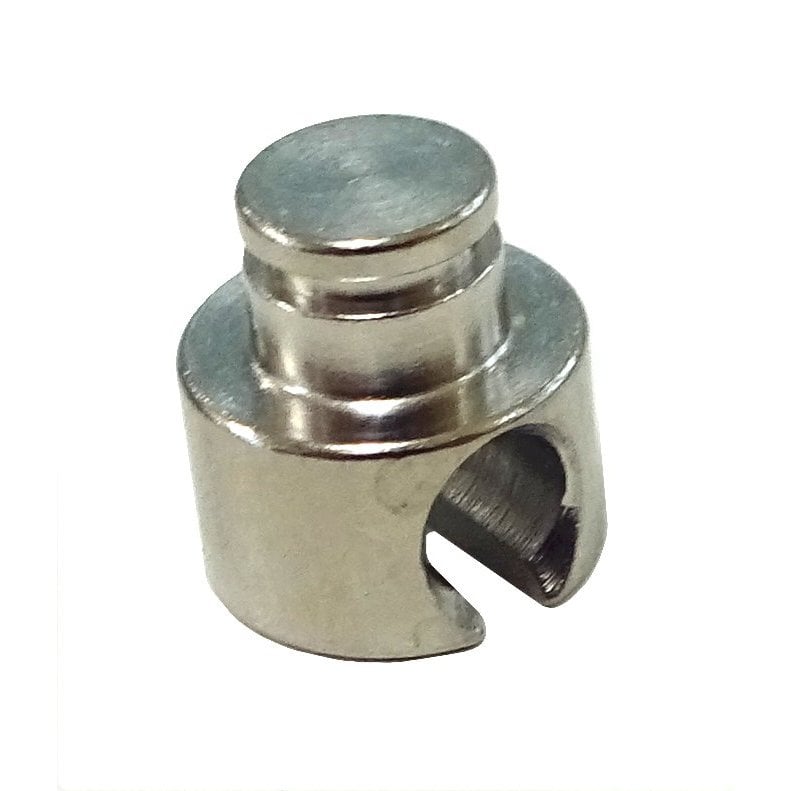

3 Ghim Stihl 4128 121 8901 4128 121 8901 Ghim Stihl 4128 121 8901 Còn hàng 235.950 ₫
4 Đầu vào kim 4116 121 5100 Đầu vào kim Còn hàng 296.340 ₫
4 Washer 4180 121 8601 Washer Còn hàng 82.170 ₫

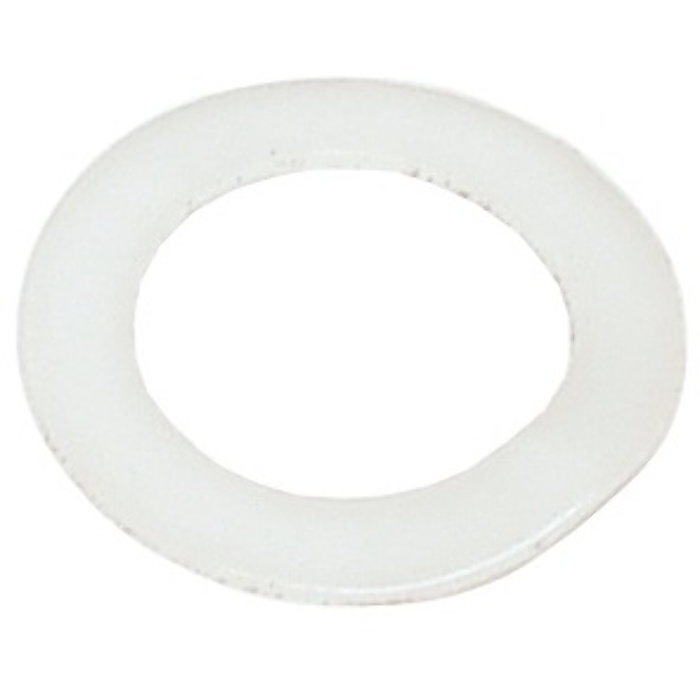

6 Máy giặt 4137 121 8600 Máy giặt Còn hàng 36.300 ₫
7 Clip điện tử 1120 122 9000 Clip điện tử Còn hàng 62.370 ₫

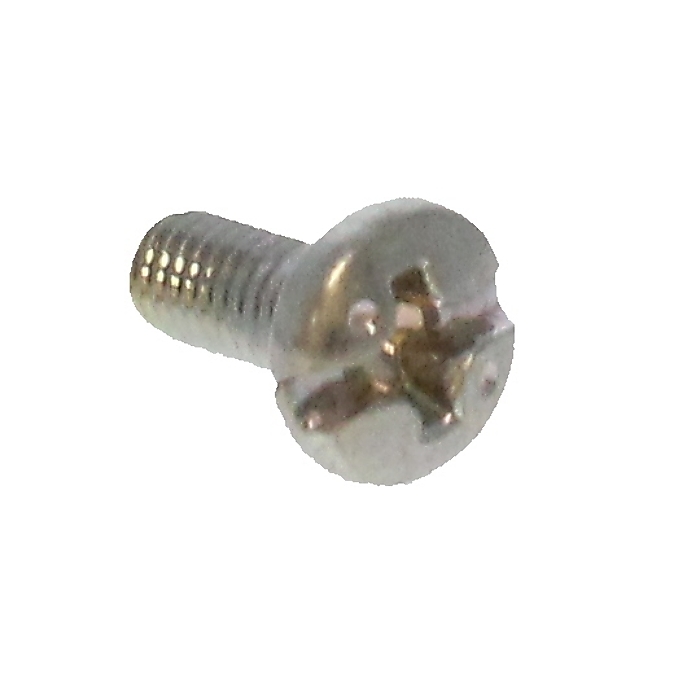

9 Collar screw 1120 122 6601 Collar screw Còn hàng 114.840 ₫
9 Vít đầu tròn 1125 122 7403 Vít đầu tròn Còn hàng 121.110 ₫

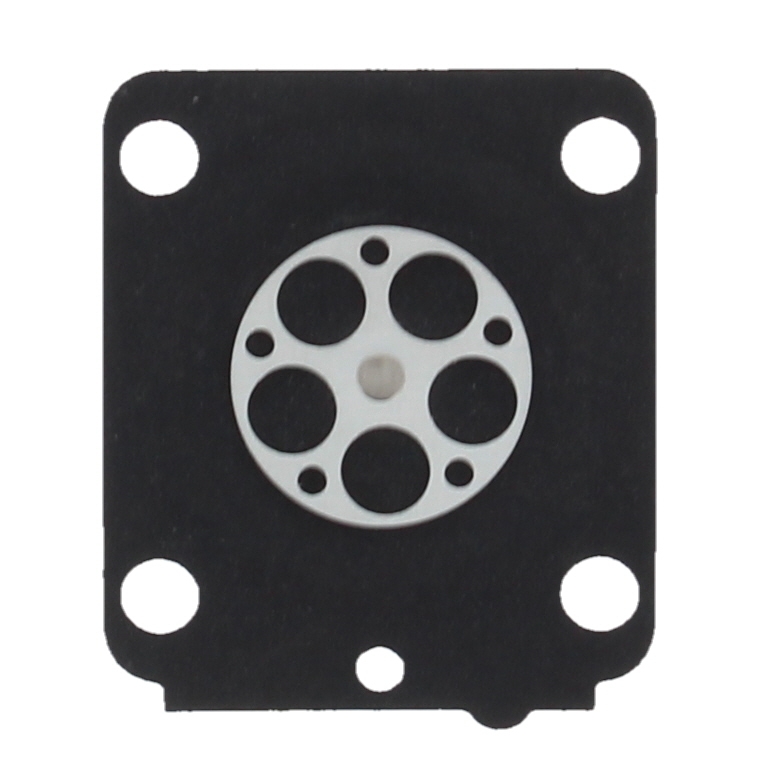

10 Màng Chắn Đo Sáng STIHL 4180 121 4701 4180 121 4701 Màng Chắn Đo Sáng STIHL 4180 121 4701 Còn hàng 411.510 ₫
11 Bìa Cuối STIHL 4282 121 0800 4282 121 0800 Bìa Cuối STIHL 4282 121 0800 Còn hàng 471.900 ₫
13 E-clip 4282 122 9000 E-clip Còn hàng 62.370 ₫

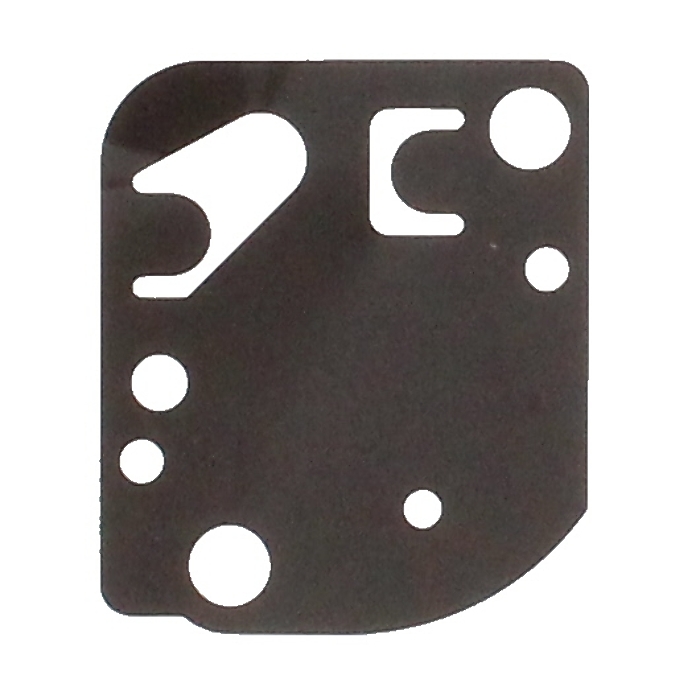

13 Màng Bơm STIHL 4180 121 4800 4180 121 4800 Màng Bơm STIHL 4180 121 4800 Còn hàng 411.510 ₫
13 Ring 4238 121 9400 Ring Còn hàng 108.900 ₫
14 Gioăng STIHL 4180 129 0901 4180 129 0901 Gioăng STIHL 4180 129 0901 Còn hàng 66.000 ₫
14 Sealing ring 4238 122 3600 Sealing ring Còn hàng 163.350 ₫

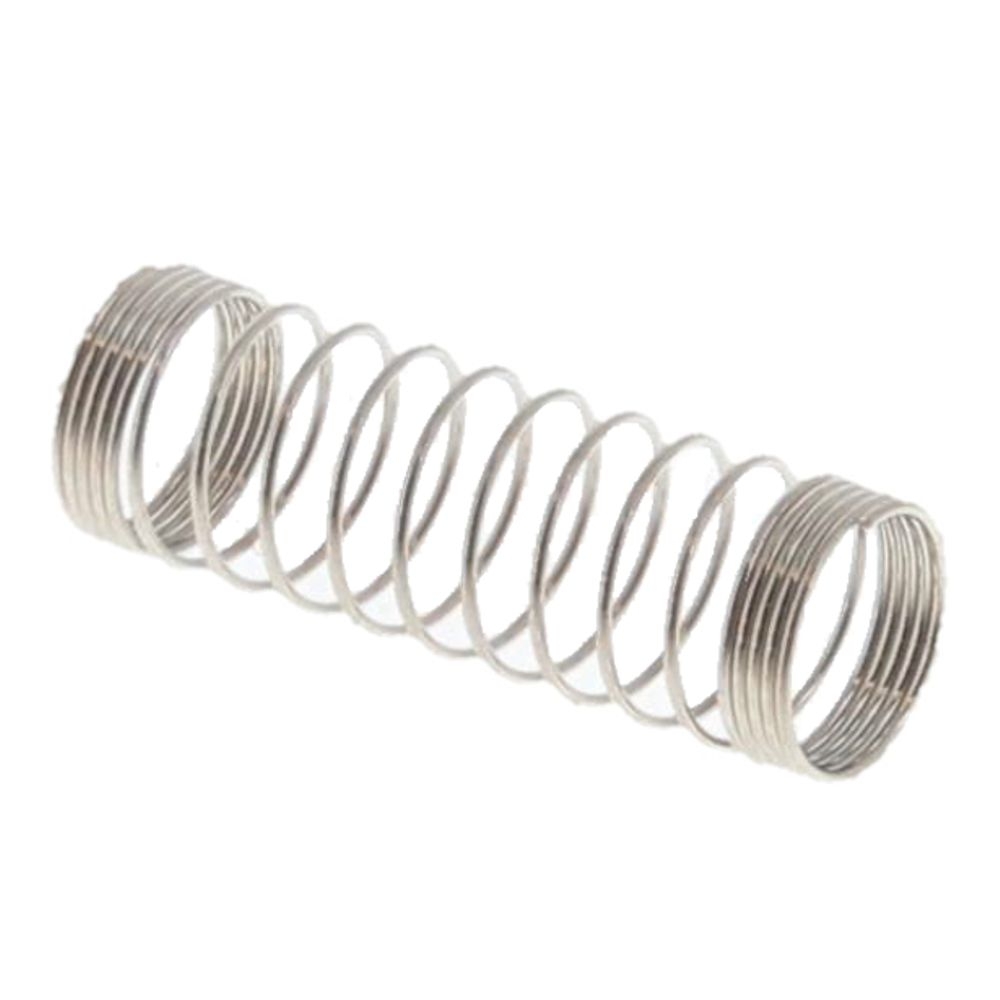

16 Mùa xuân 1120 122 3004 Mùa xuân Còn hàng 69.630 ₫
16 Sealing Ring 4180 122 3601 Sealing Ring Còn hàng 163.350 ₫
17 Cần điều khiển đầu vào 1125 121 5000 Cần điều khiển đầu vào Còn hàng 90.750 ₫
18 Bộ Lọc Stihl 1120 121 7800 1120 121 7800 Bộ Lọc Stihl 1120 121 7800 Còn hàng 90.750 ₫
18 Con quay 1120 121 9200 Con quay Còn hàng 43.560 ₫

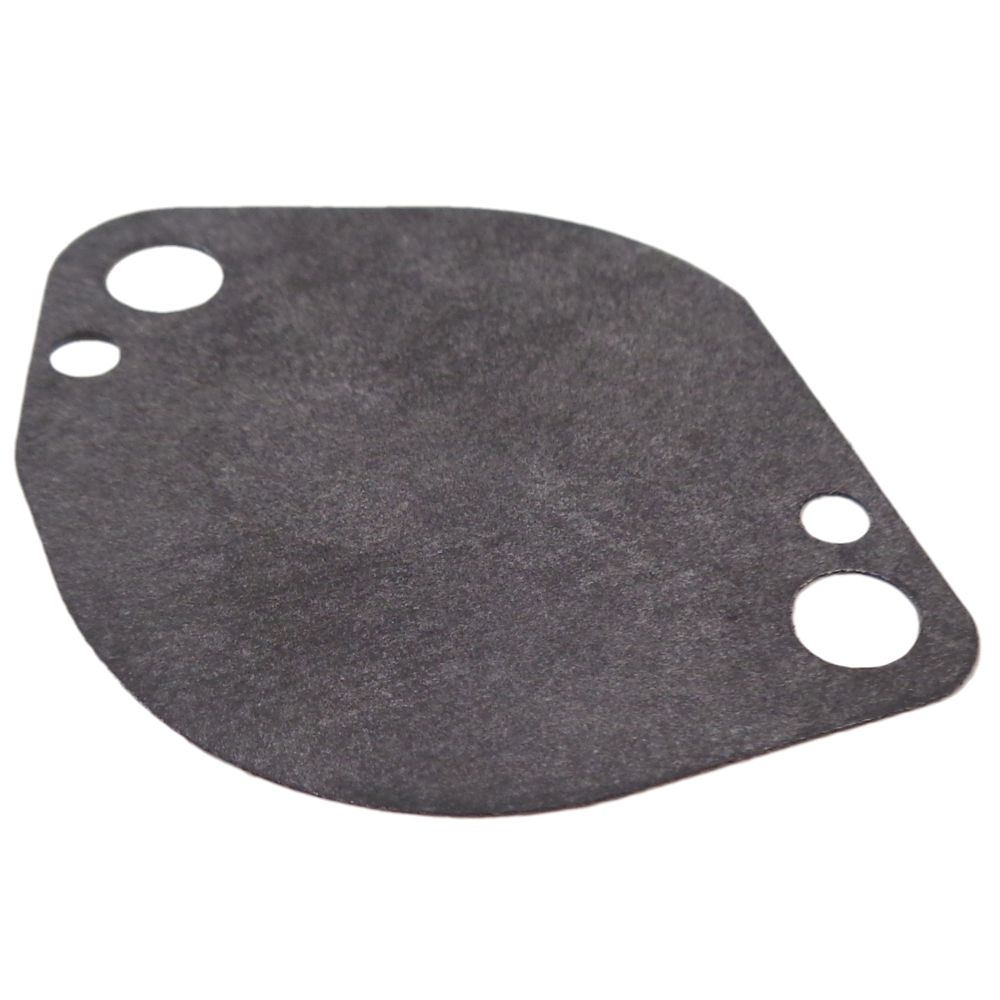

18 Màng Bơm STIHL 4180 121 4801 4180 121 4801 Màng Bơm STIHL 4180 121 4801 Còn hàng 411.510 ₫
19 Gioăng STIHL 4180 129 0903 4180 129 0903 Gioăng STIHL 4180 129 0903 Còn hàng 66.000 ₫

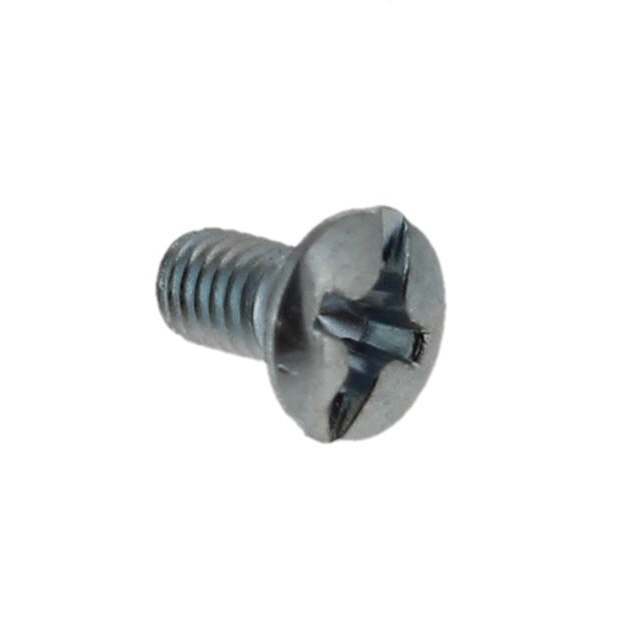

19 Vít cổ áo 1120 122 6600 Vít cổ áo Còn hàng 114.840 ₫
20 Vòng Đệm STIHL 4180 121 8600 4180 121 8600 Vòng Đệm STIHL 4180 121 8600 Còn hàng 36.300 ₫

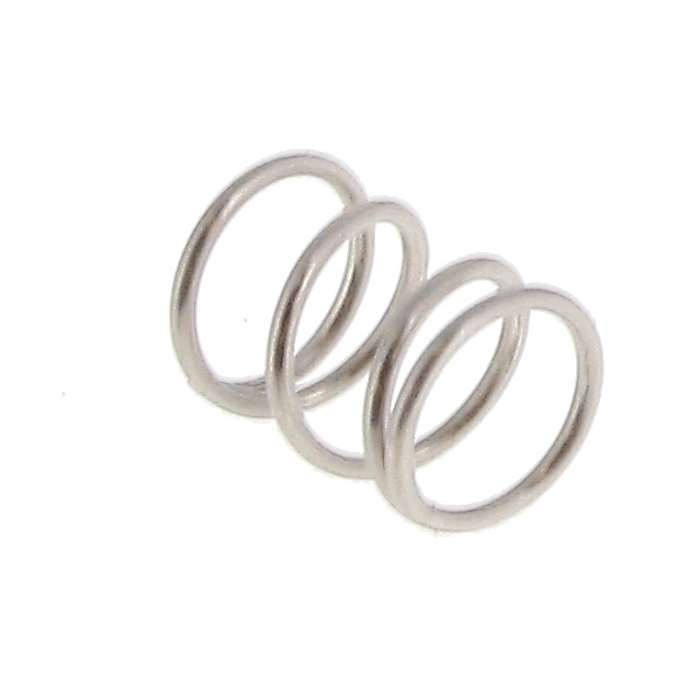

21 Bộ Phận Đẩy Lò Xo STIHL 4180 122 3001 4180 122 3001 Bộ Phận Đẩy Lò Xo STIHL 4180 122 3001 Còn hàng 69.630 ₫
22 Bìa Cuối STIHL 4180 121 0801 4180 121 0801 Bìa Cuối STIHL 4180 121 0801 Còn hàng 471.900 ₫
23 Vít Đầu Phẳng M3x3.5 Stihl 9079 319 0280 9079 319 0280 Vít Đầu Phẳng M3x3.5 Stihl 9079 319 0280 Còn hàng 21.780 ₫
23 Vít STIHL 4180 122 7100 4180 122 7100 Vít STIHL 4180 122 7100 Còn hàng 124.410 ₫

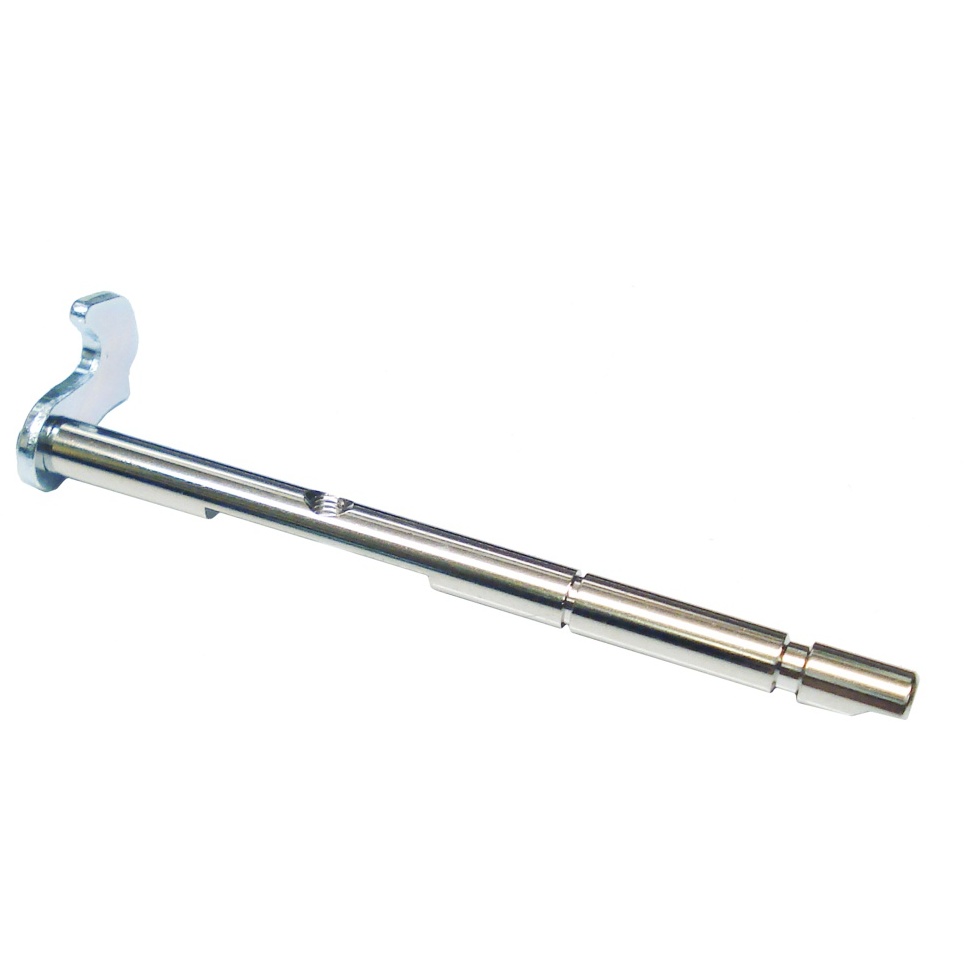

24 Trục Thắt STIHL 4282 121 3000 4282 121 3000 Trục Thắt STIHL 4282 121 3000 Còn hàng 568.590 ₫
25 Bộ Phận Đẩy Lò Xo STIHL 4282 122 3005 4282 122 3005 Bộ Phận Đẩy Lò Xo STIHL 4282 122 3005 Còn hàng 69.630 ₫

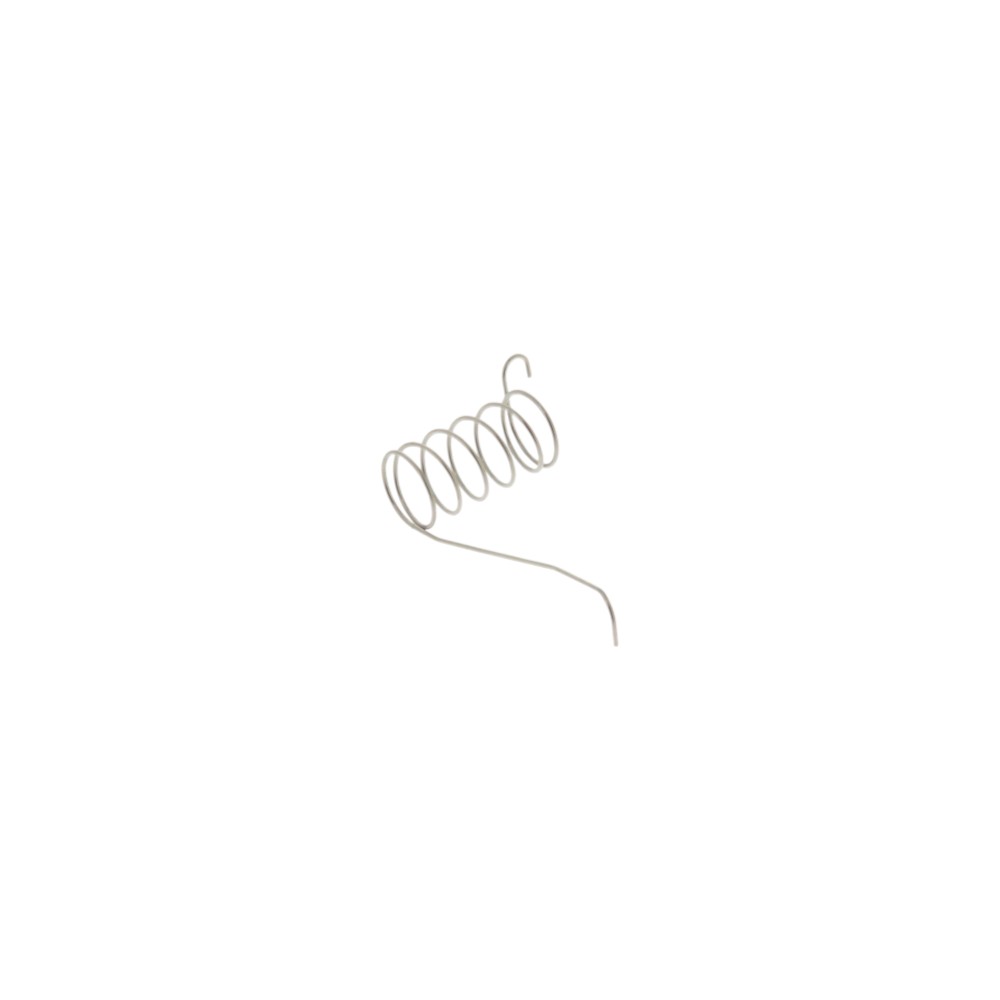

26 Bộ Phận Đẩy Lò Xo STIHL 4282 122 3002 4282 122 3002 Bộ Phận Đẩy Lò Xo STIHL 4282 122 3002 Còn hàng 69.630 ₫

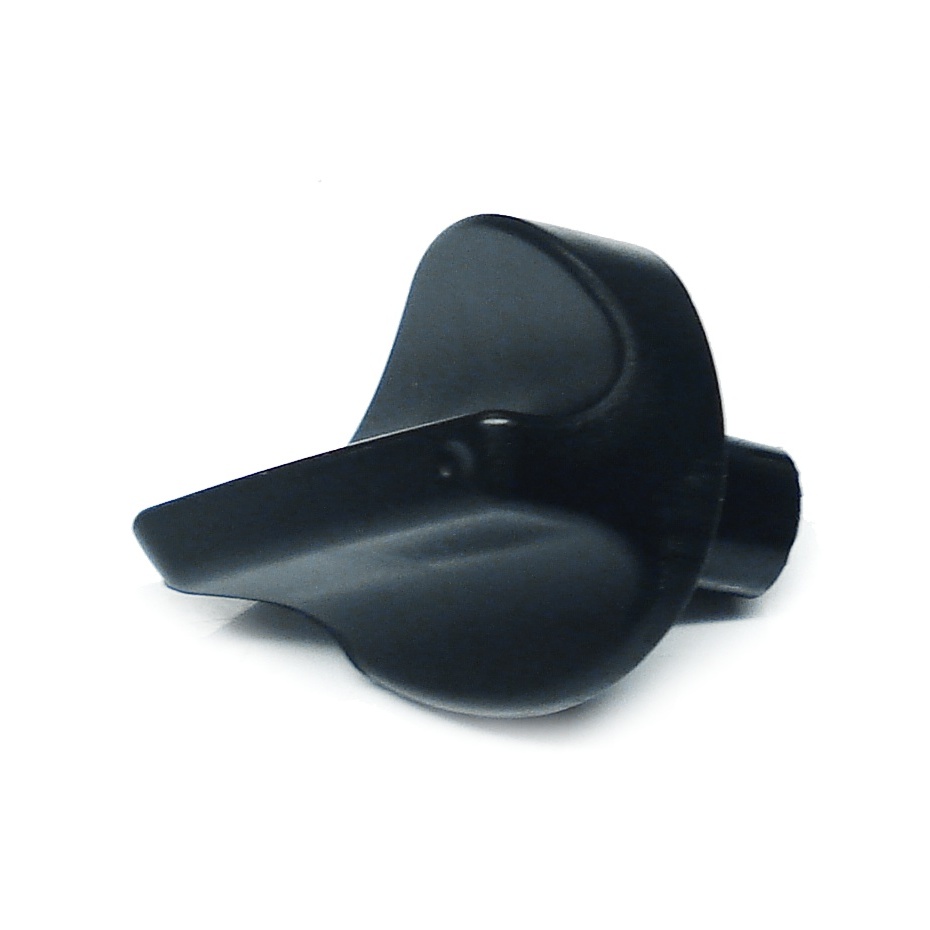

29 Núm Điều Chỉnh STIHL 4282 182 9500 4282 182 9500 Núm Điều Chỉnh STIHL 4282 182 9500 Còn hàng 96.690 ₫
30 Kẹp 1125 122 4200 Kẹp Còn hàng 49.830 ₫

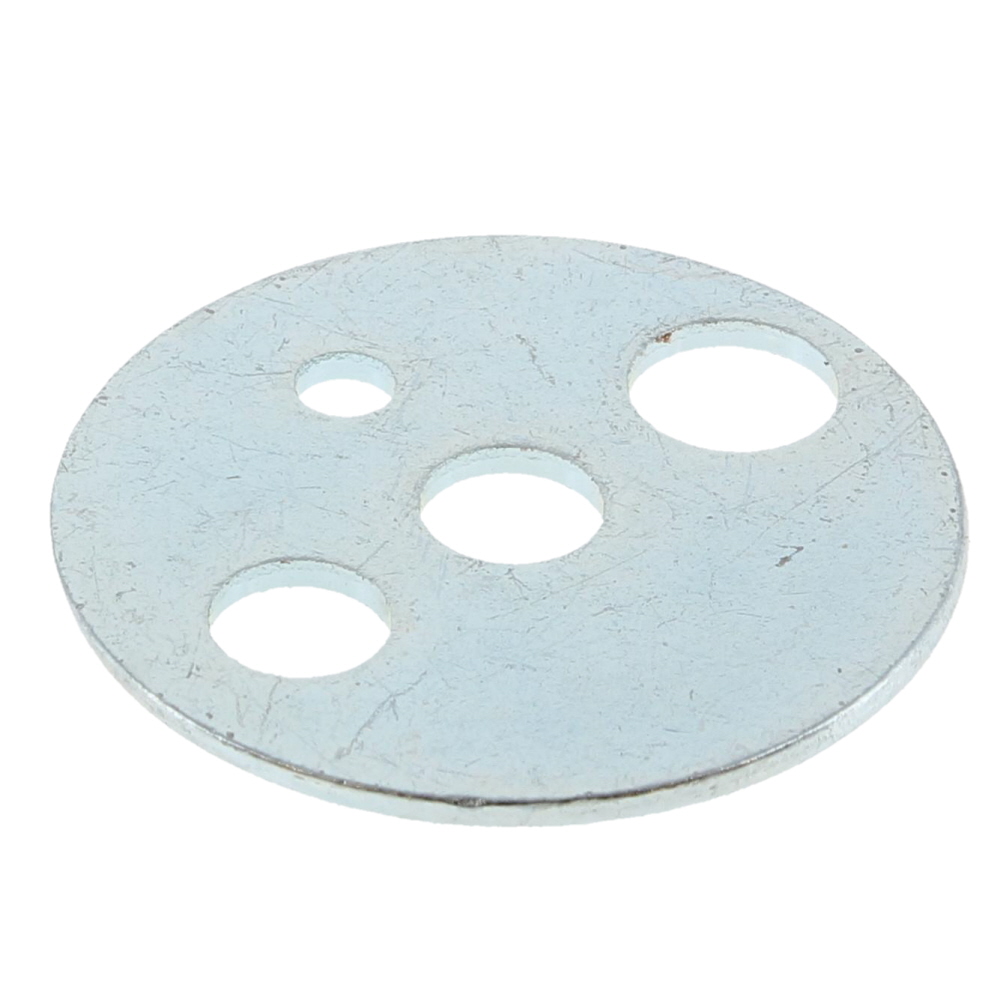

30 Màn Trập Nghẹt STIHL 4282 121 2900 4282 121 2900 Màn Trập Nghẹt STIHL 4282 121 2900 Còn hàng 121.110 ₫

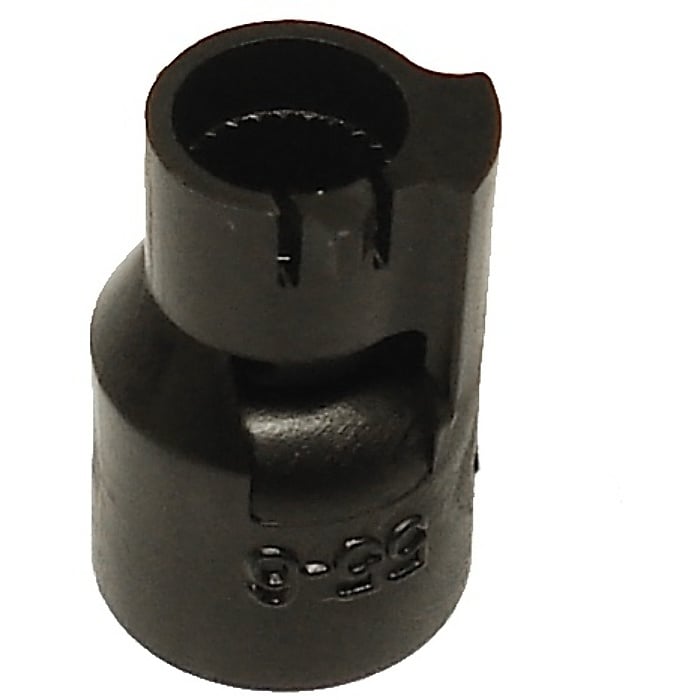

31 mũ lưỡi trai 4229 121 2701 mũ lưỡi trai Còn hàng 154.440 ₫

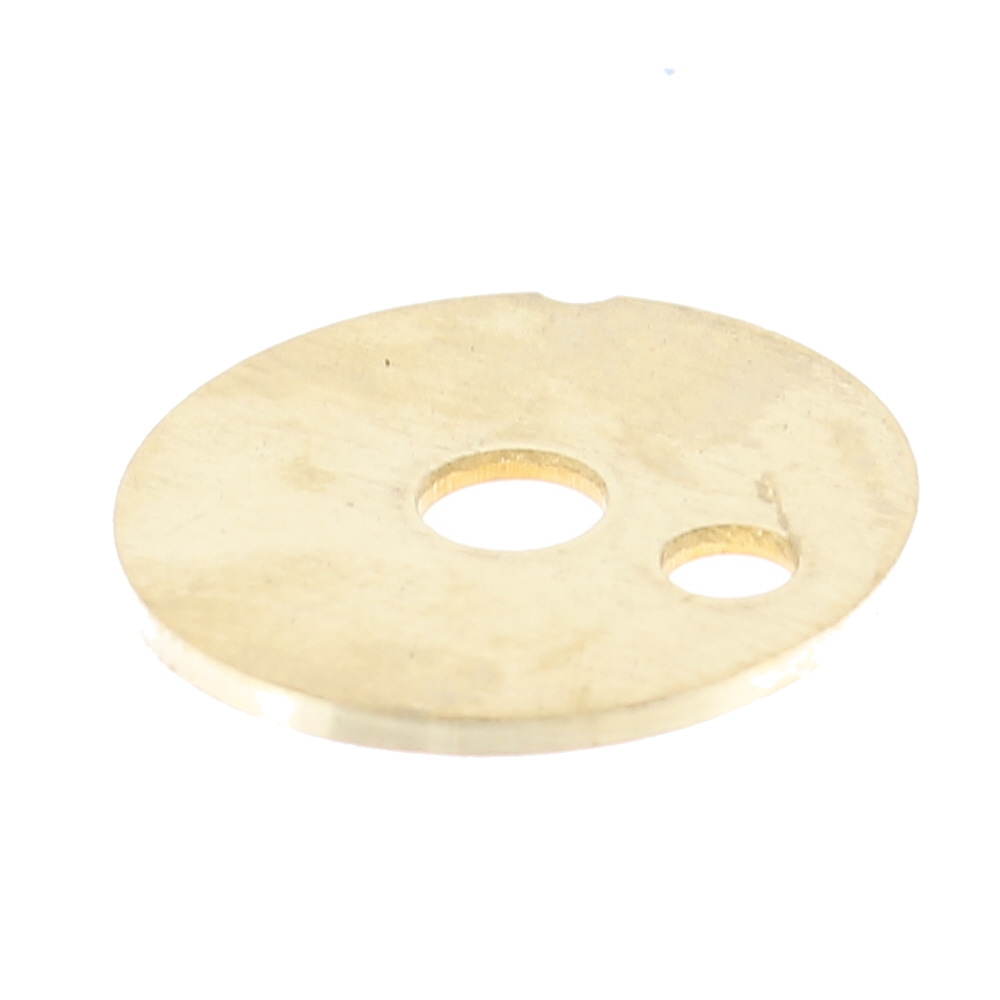

32 Màn Trập Bướm Ga STIHL 4282 121 3300 4282 121 3300 Màn Trập Bướm Ga STIHL 4282 121 3300 Còn hàng 121.110 ₫
33 Trục Bướm Ga Có Cần Gạt STIHL 4282 120 7100 4282 120 7100 Trục Bướm Ga Có Cần Gạt STIHL 4282 120 7100 Còn hàng 477.840 ₫

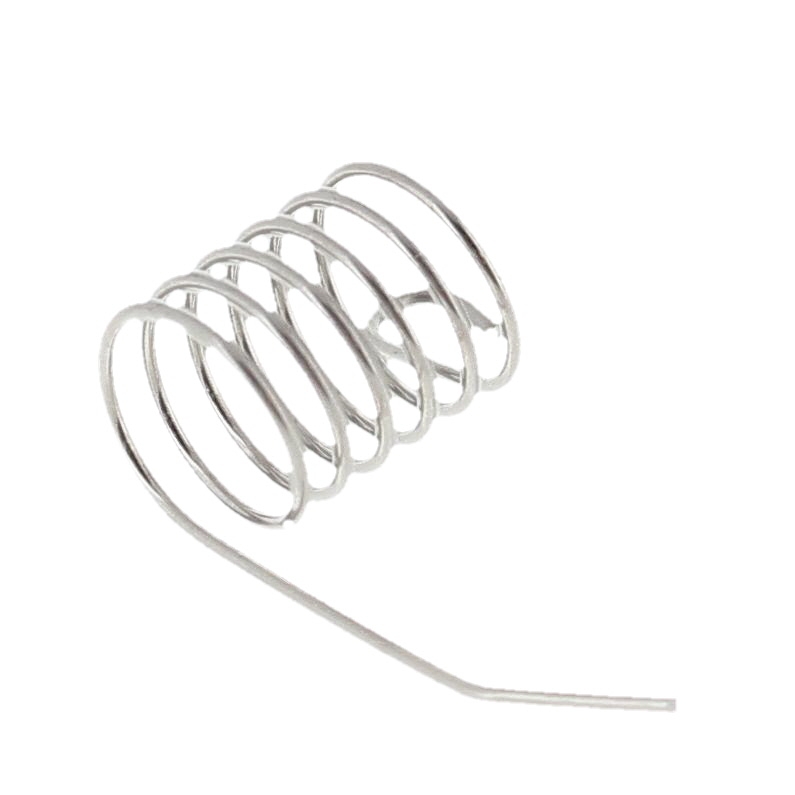

34 Bộ Phận Đẩy Lò Xo STIHL 4282 122 3004 4282 122 3004 Bộ Phận Đẩy Lò Xo STIHL 4282 122 3004 Còn hàng 69.630 ₫
36 Vít tốc độ không tải 4180 122 6200 Vít tốc độ không tải Còn hàng 296.340 ₫

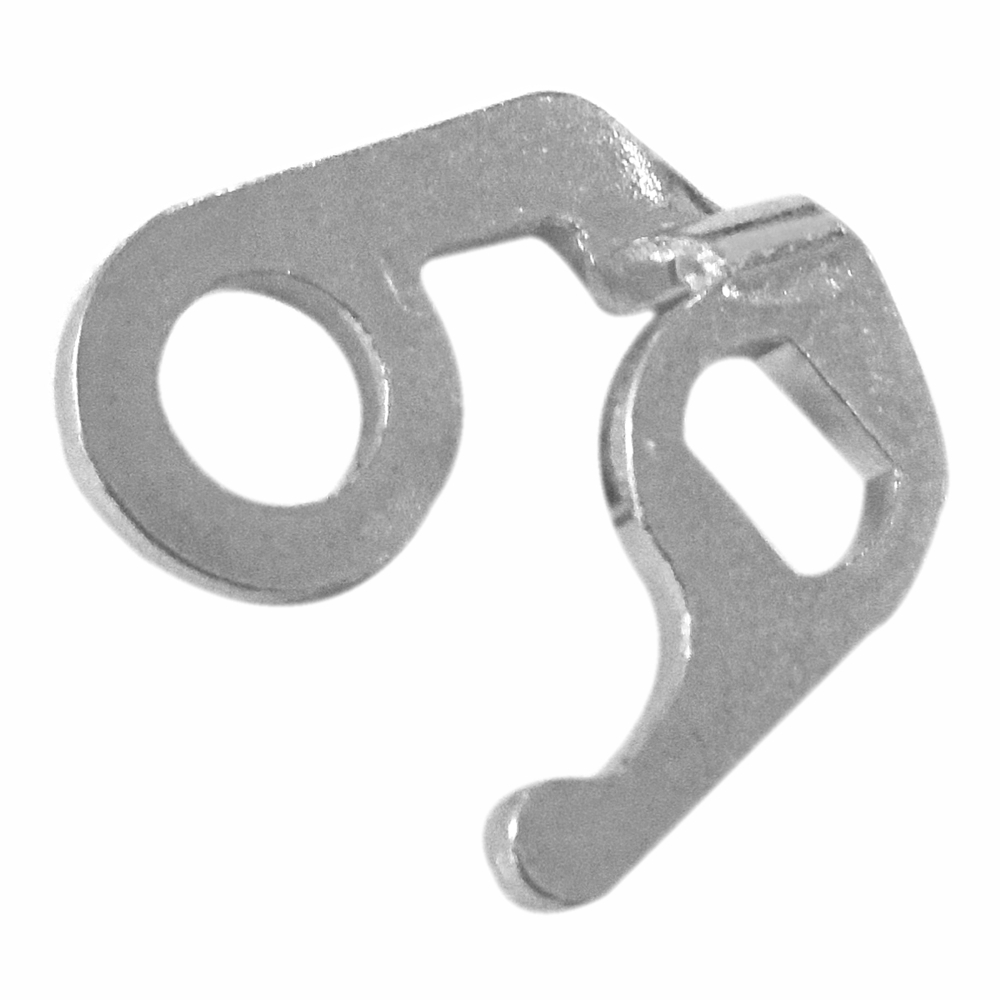

41 Cần Ga STIHL 4282 121 3500 4282 121 3500 Cần Ga STIHL 4282 121 3500 Còn hàng 178.860 ₫
49 Vít Tốc Độ Cao STIHL 4282 122 6701 4282 122 6701 Vít Tốc Độ Cao STIHL 4282 122 6701 Còn hàng 296.340 ₫
50 Vít Tốc Độ Thấp STIHL 4282 122 6800 4282 122 6800 Vít Tốc Độ Thấp STIHL 4282 122 6800 Còn hàng 296.340 ₫
53 Bộ Piston Bơm STIHL 4282 120 9701 4282 120 9701 Bộ Piston Bơm STIHL 4282 120 9701 Còn hàng 441.540 ₫

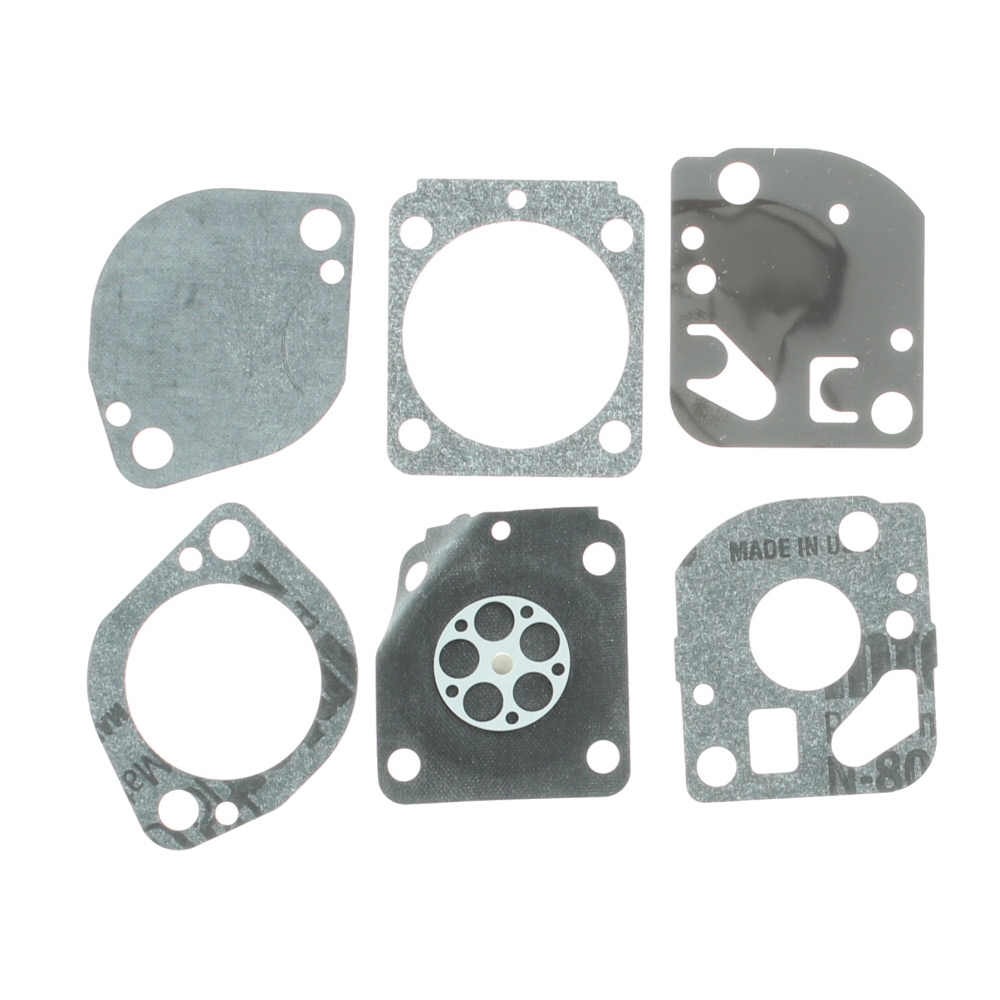

54 Bộ Phụ Tùng Chế Hòa Khí STIHL 4282 007 1700 4282 007 1700 Bộ Phụ Tùng Chế Hòa Khí STIHL 4282 007 1700 Còn hàng 1.218.690 ₫
Ho-tro-hotline

Sơ đồ Bộ chế hòa khí C1Q-S100 cho Stihl

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
