Sơ đồ Bộ căng & ly hợp cho Stihl TS800

Name: Sơ đồ Bộ căng & ly hợp cho Stihl TS800
Brand: STIHL
SKU: Sodo00199
Rating: 5 (9 reviews)

Thương hiệu: STIHL

Mã sản phẩm: Sodo00199

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá

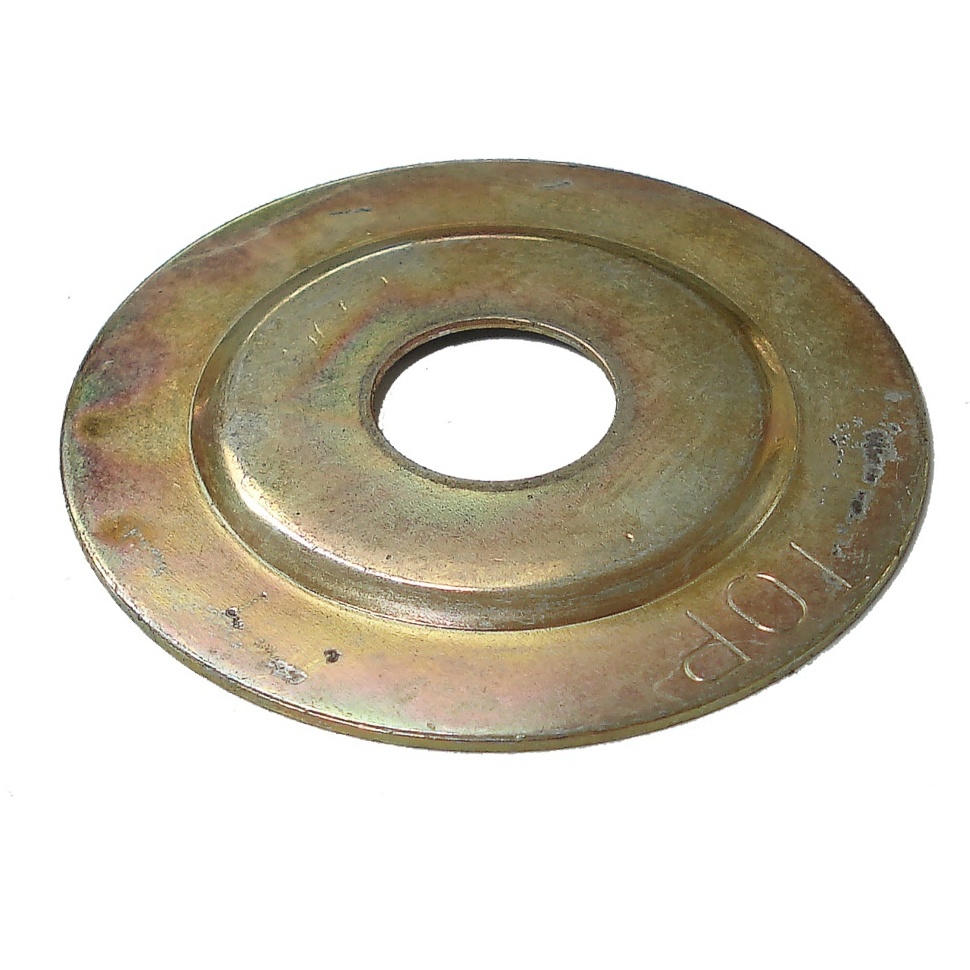

1	4221 162 1000	Cover washer	Còn hàng	82.170 ₫

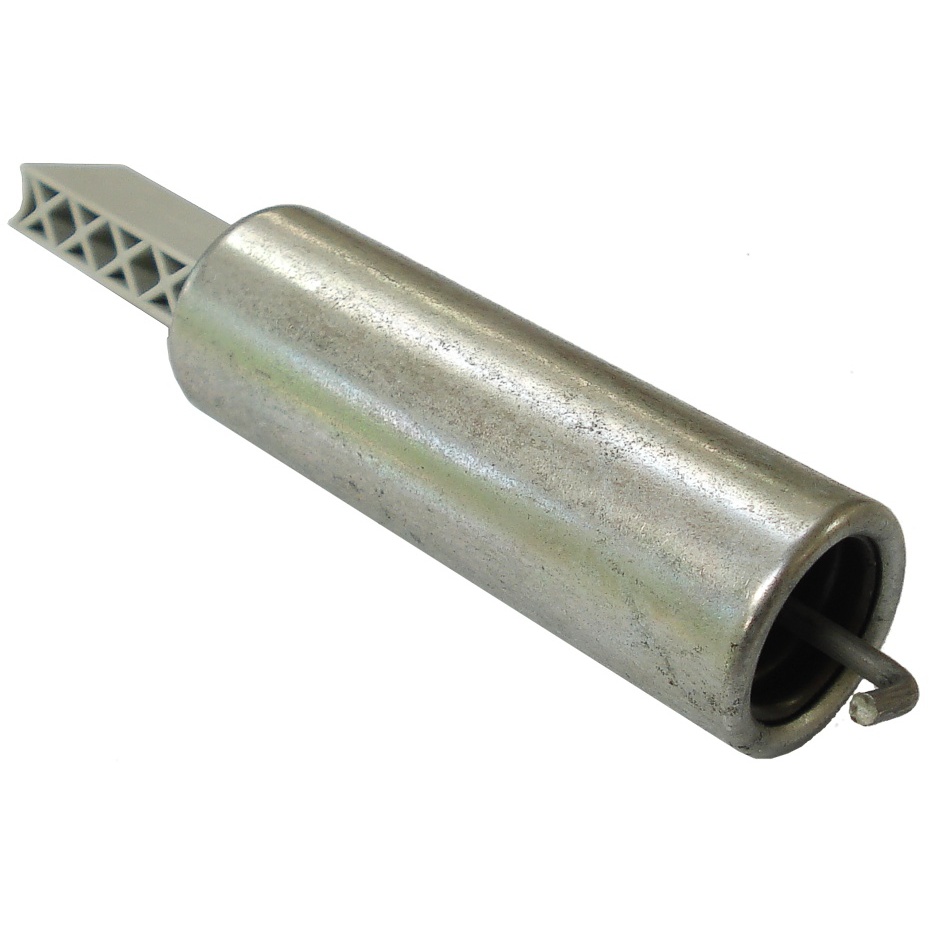

2	4221 660 0400	Belt tensioner	Còn hàng	556.710 ₫

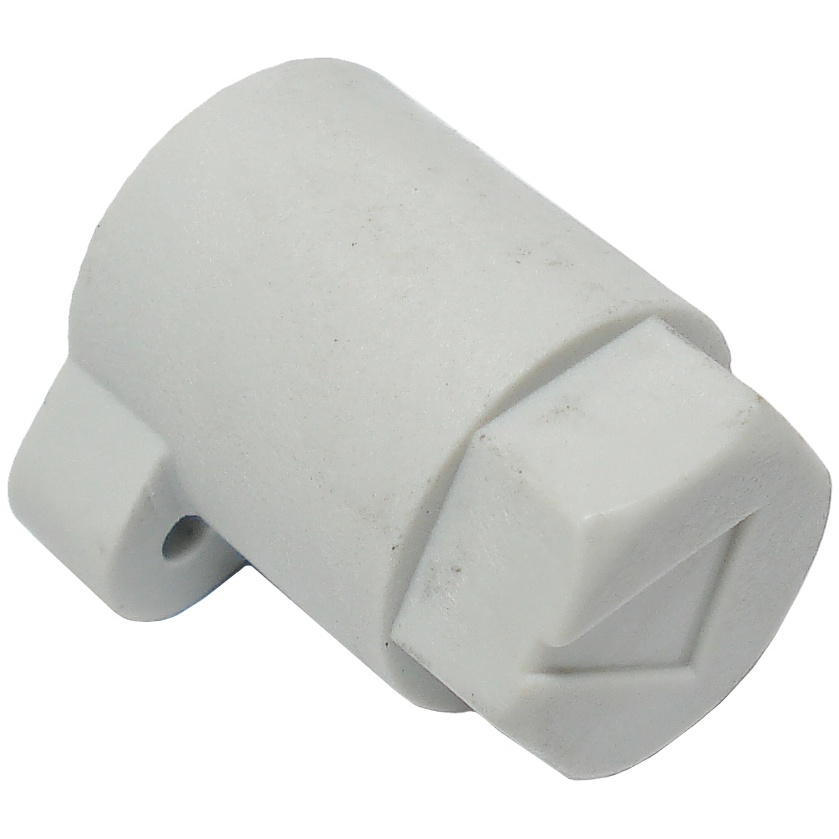

2	4224 664 2100	Clamping lever	Còn hàng	142.560 ₫
3	1122 162 0800	Clutch shoe	Còn hàng	287.760 ₫

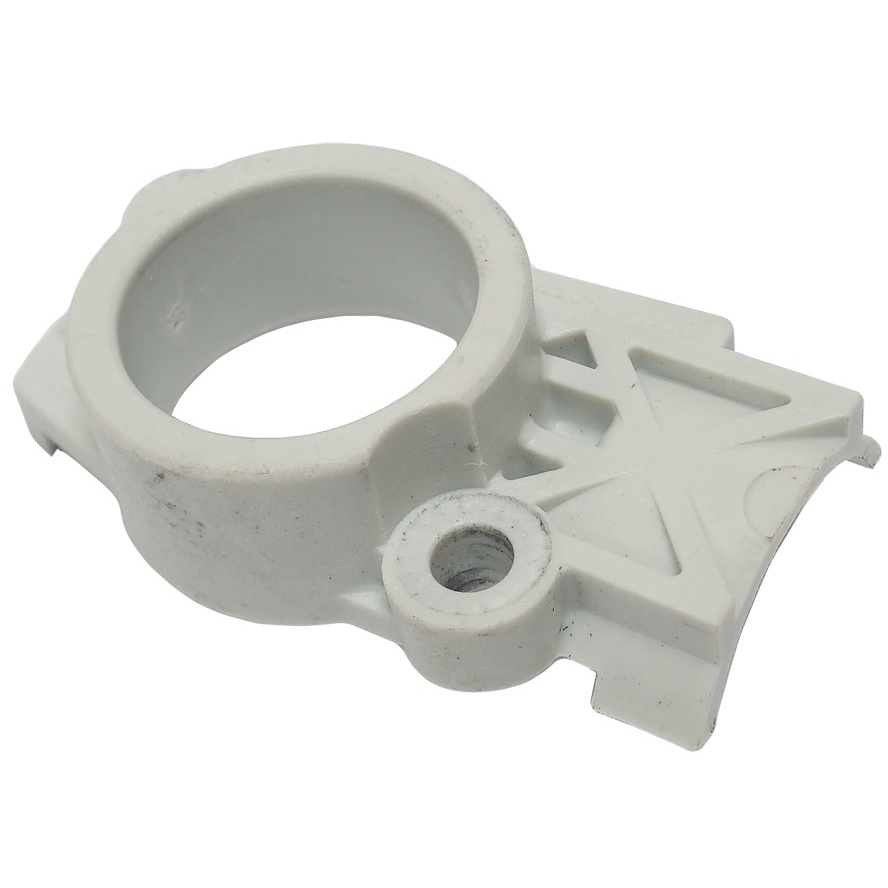

3	4224 664 4200	Cover	Còn hàng	121.110 ₫

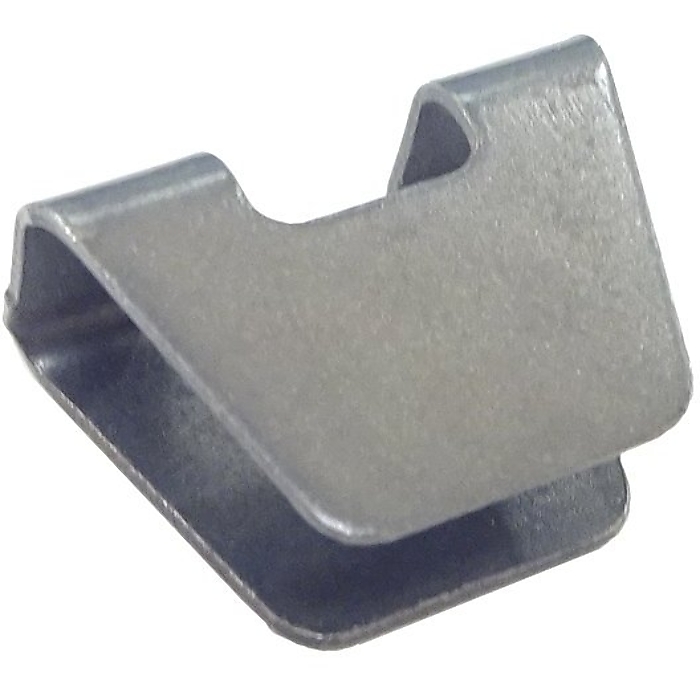

5	0000 162 3001	Retainer	Còn hàng	46.860 ₫

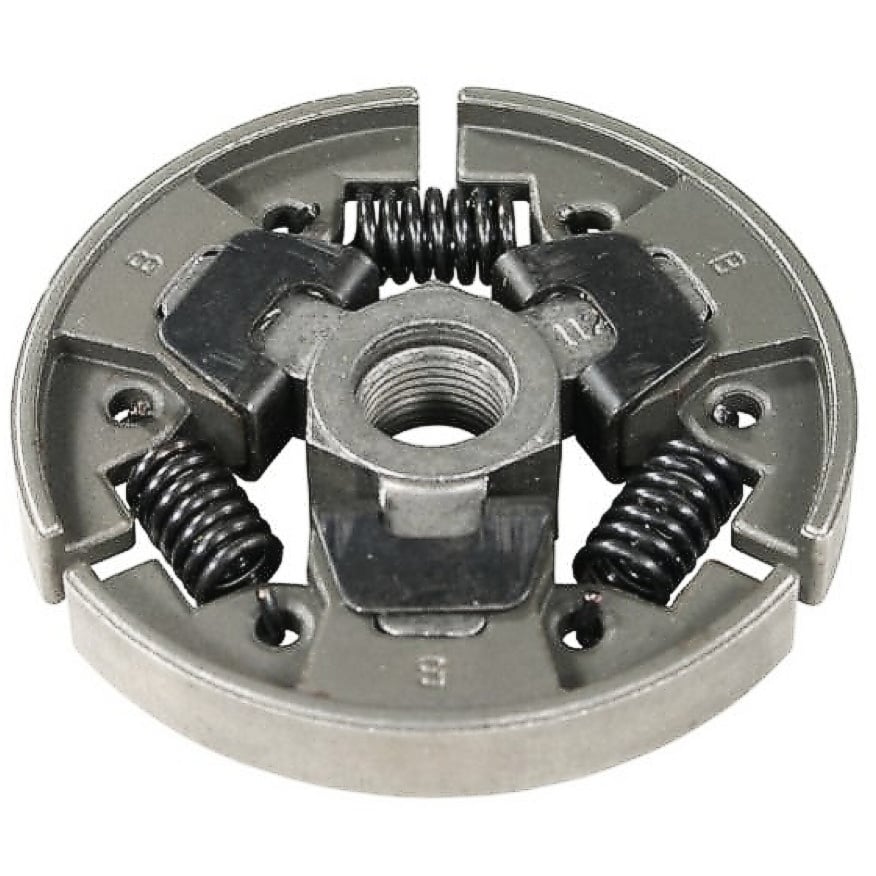

7	4224 160 2001	Clutch (incl.8 - 10)	Còn hàng	1.603.140 ₫

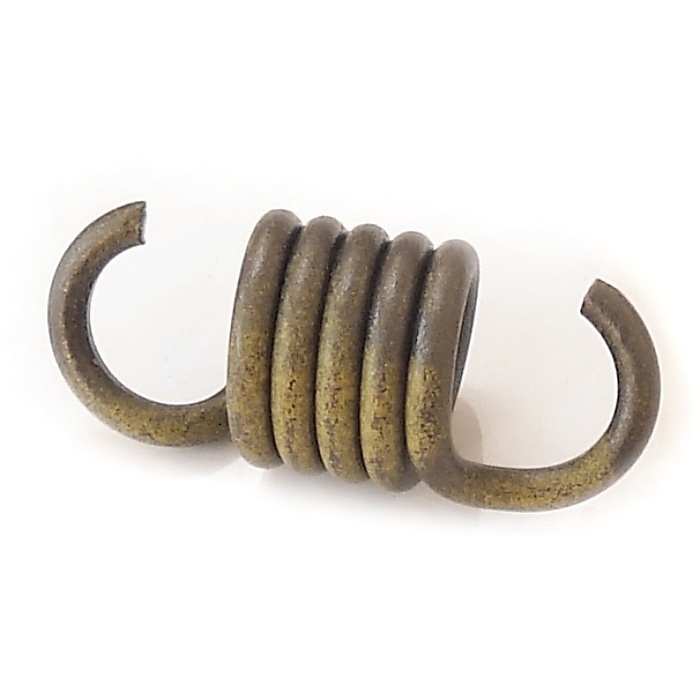

9	0000 997 5503	Tension spring	Còn hàng	33.000 ₫
10	9503 003 5136	Grooved ball bearing 6001-2RS	Còn hàng	357.060 ₫

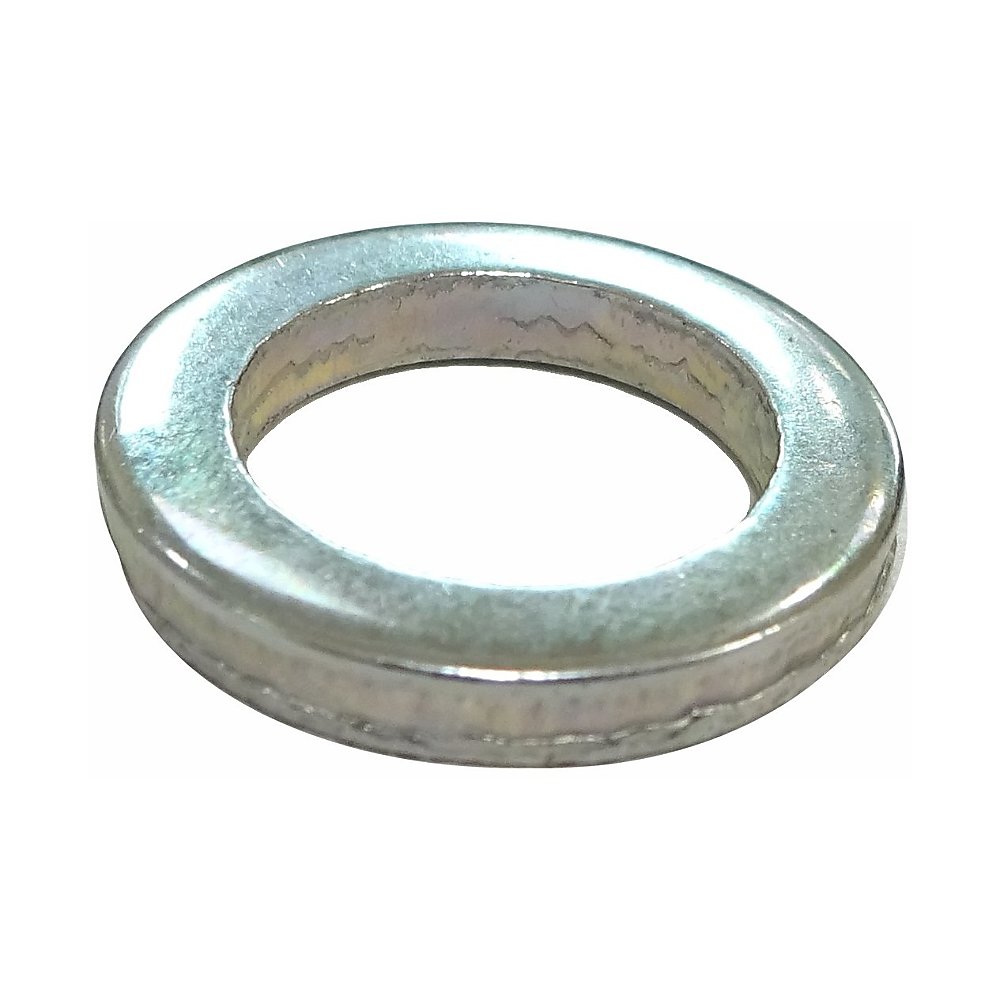

11	4224 162 2600	Spacer ring	Còn hàng	139.260 ₫

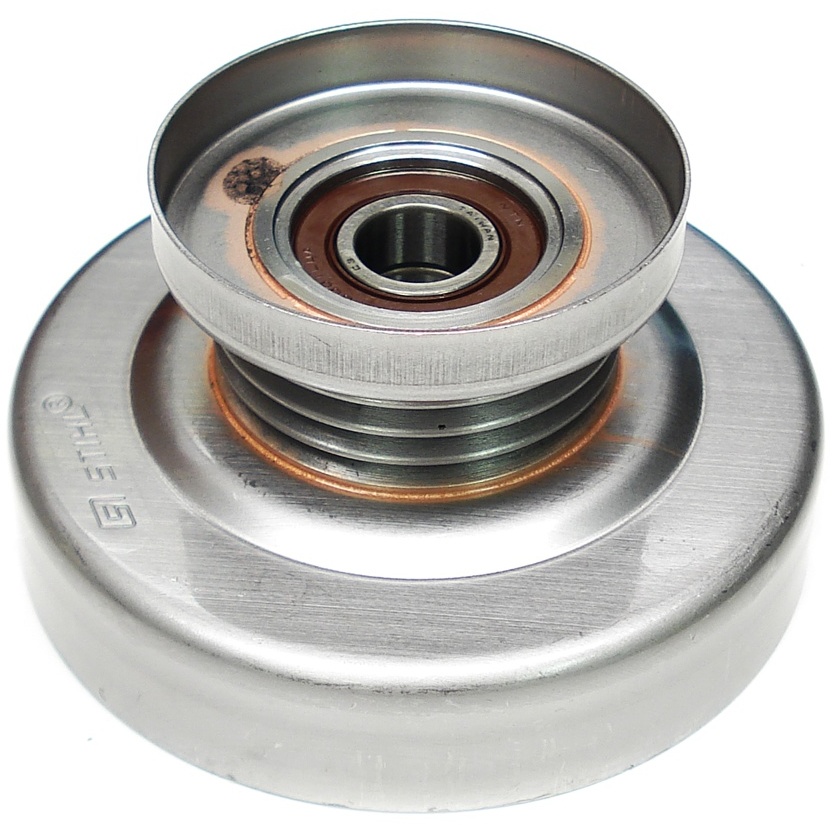

12	4224 760 8500	Poly V-belt pulley (incl.13)	Còn hàng	2.117.610 ₫
15	9074 478 4425	Pan Head Screw Is P6x19	Còn hàng	29.040 ₫

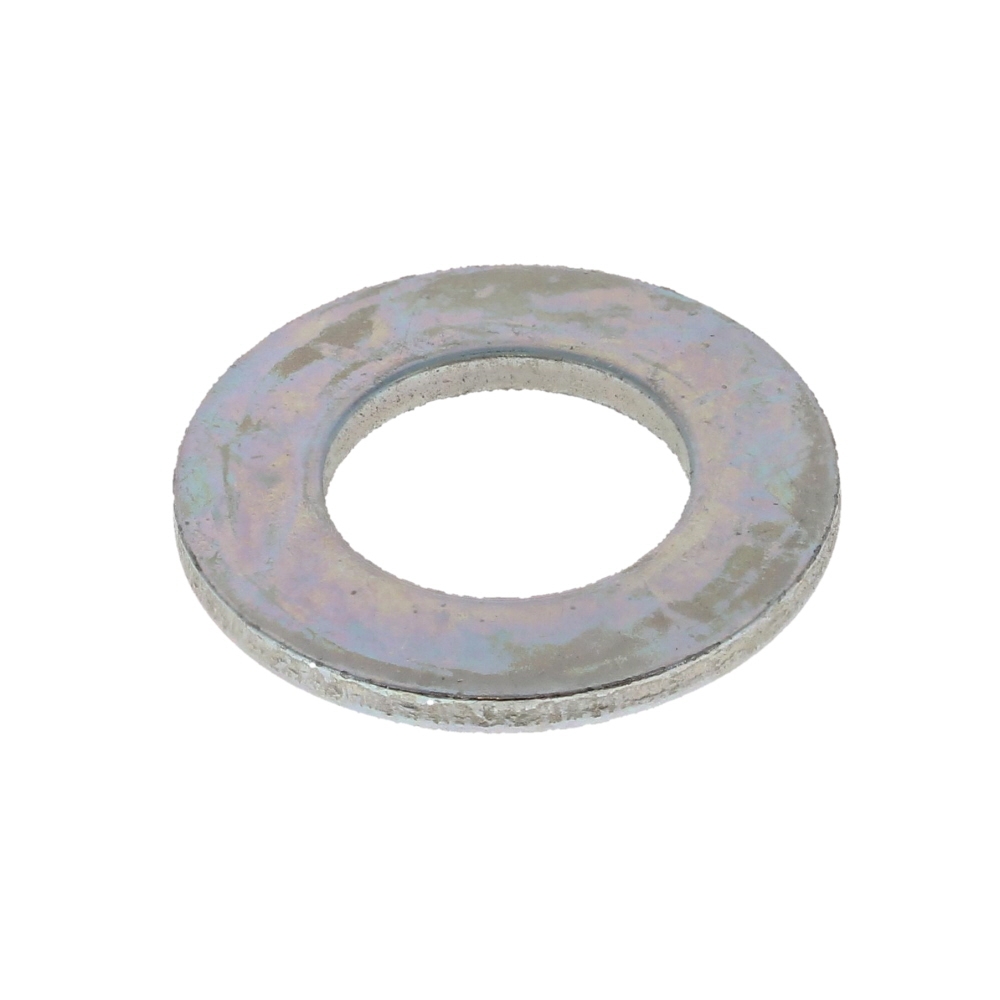

15	9291 021 3870	Washer 10.5x20x1.5	Còn hàng	14.520 ₫
16	4224 190 0550	Starter cup (incl.17)	Còn hàng	502.260 ₫
16	9022 341 0980	Vít đầu Pan là M5x16	Còn hàng	29.040 ₫

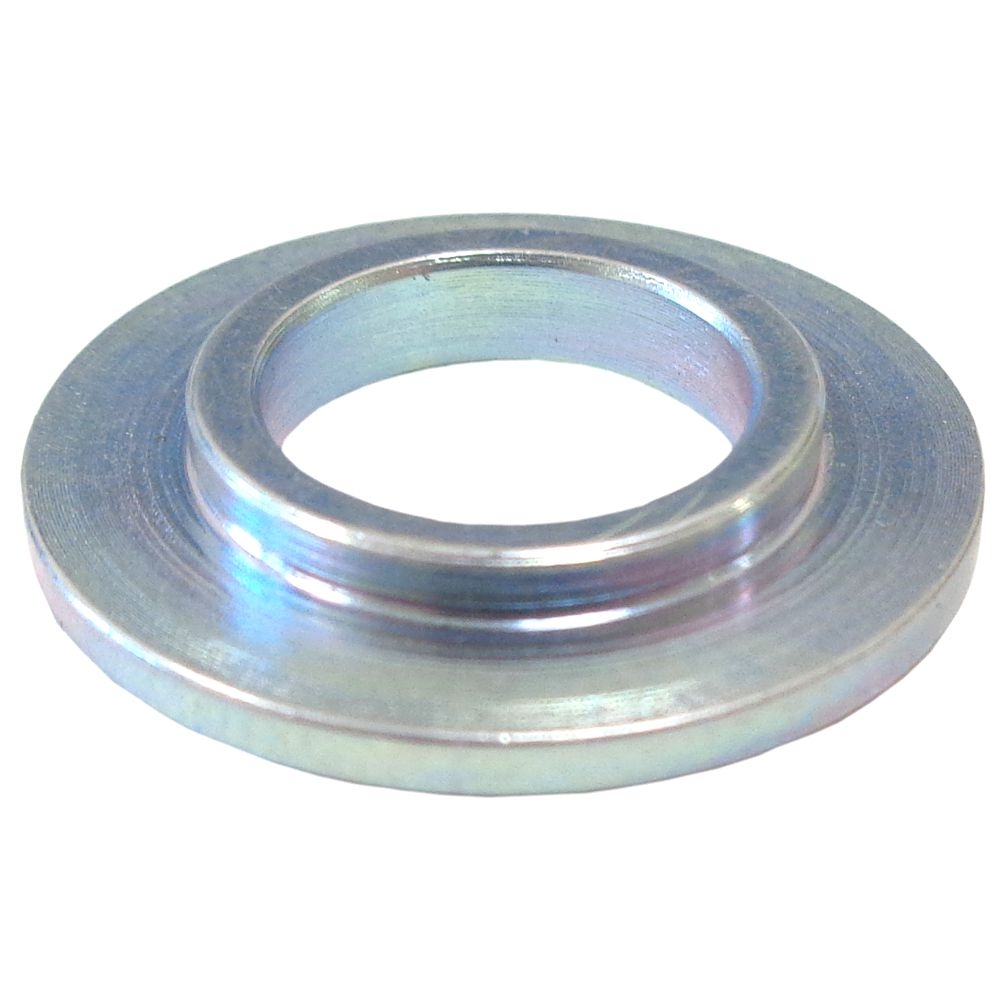

17	4224 195 0200	Centering sleeve	Còn hàng	62.370 ₫

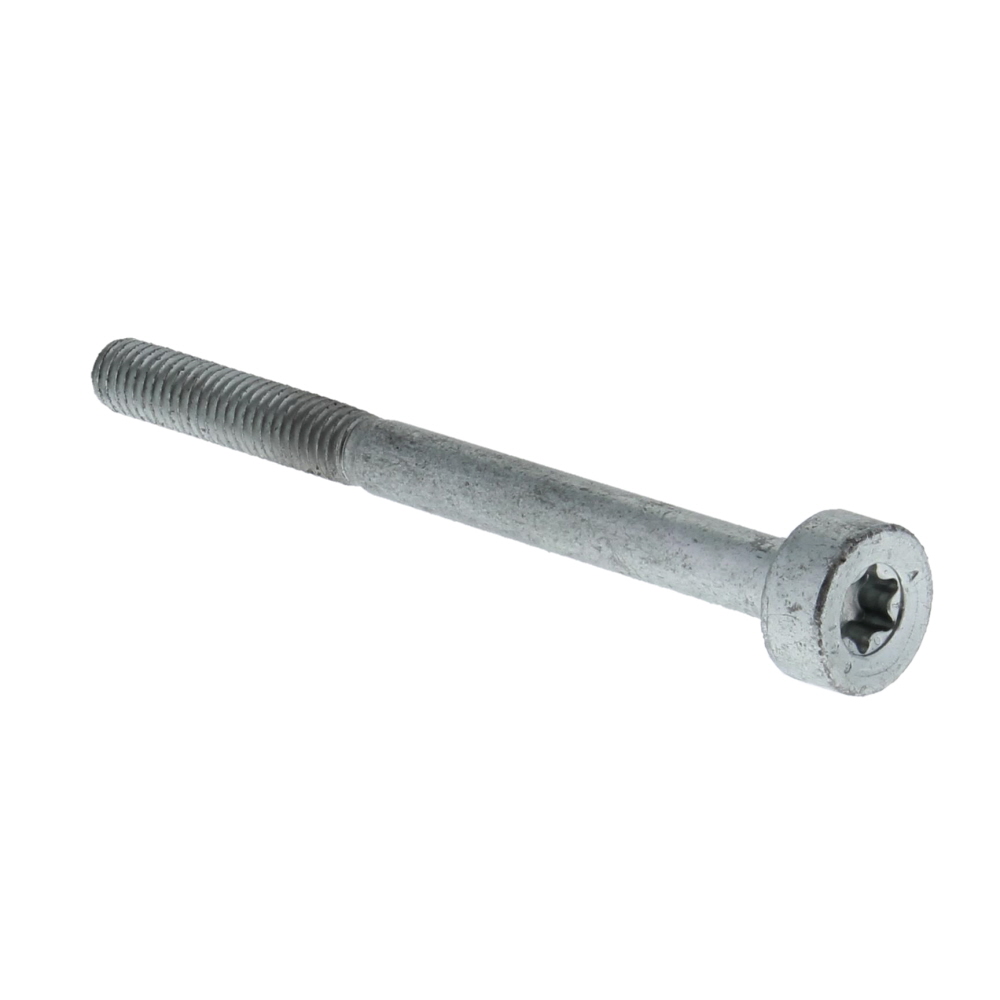

17	9022 341 1120	Spline screw IS-M5x58	Còn hàng	46.860 ₫

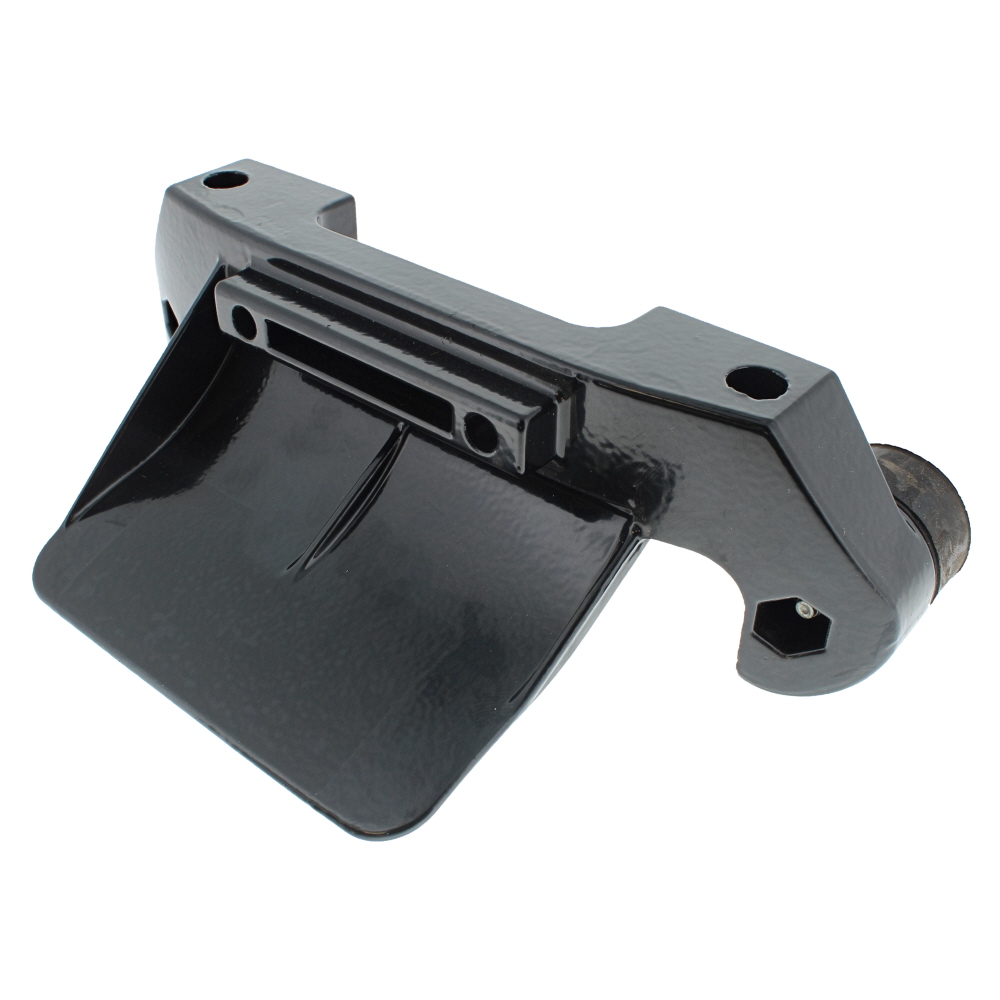

17	4224 790 7601	Support (incl.30)	Còn hàng	901.560 ₫

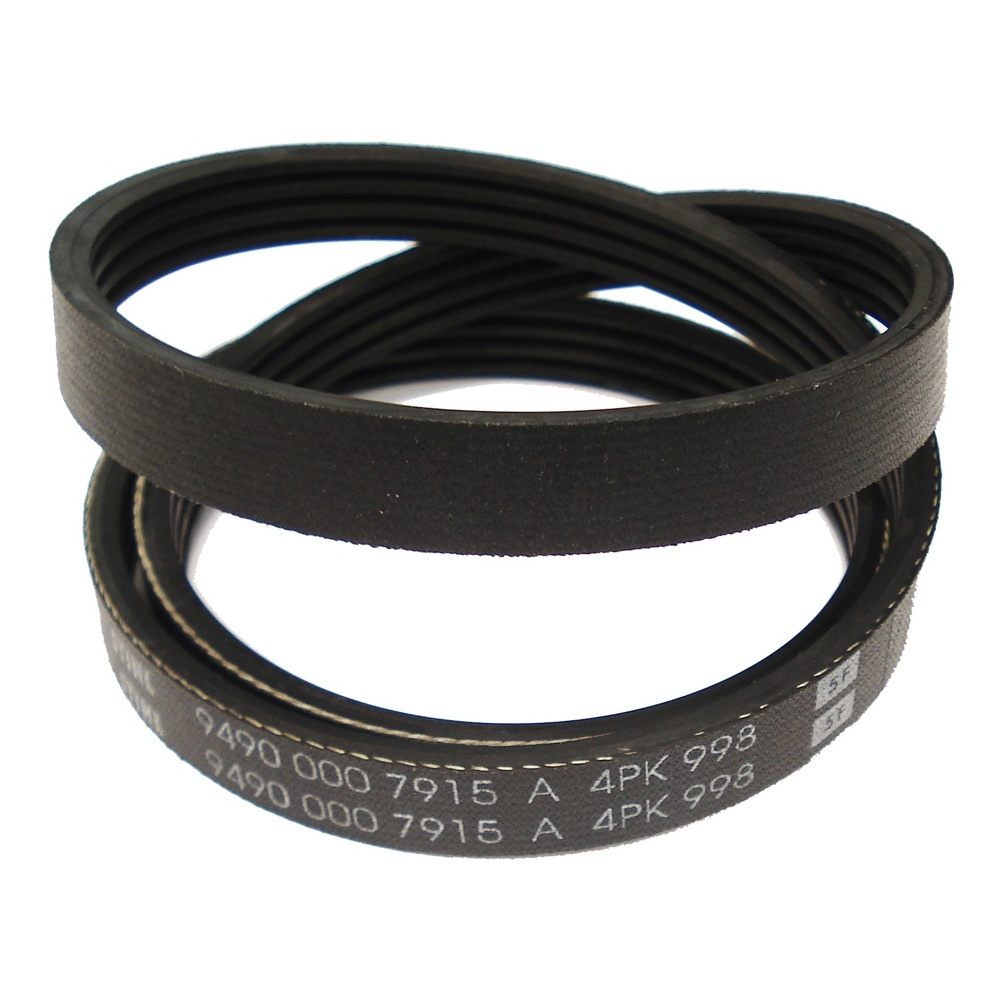

19	9490 000 7915	Multi-rib belt 4PK 998 LB	Còn hàng	1.143.450 ₫
23	9022 341 1380	Vít dẫn hướng IS-M6x35	Còn hàng	40.260 ₫
24	4224 790 9904	Annular Buffer/Rubber Mount for Stihl TS800	Còn hàng	263.340 ₫
24	9211 260 1340	Hexagon nut M10x1	Còn hàng	25.080 ₫

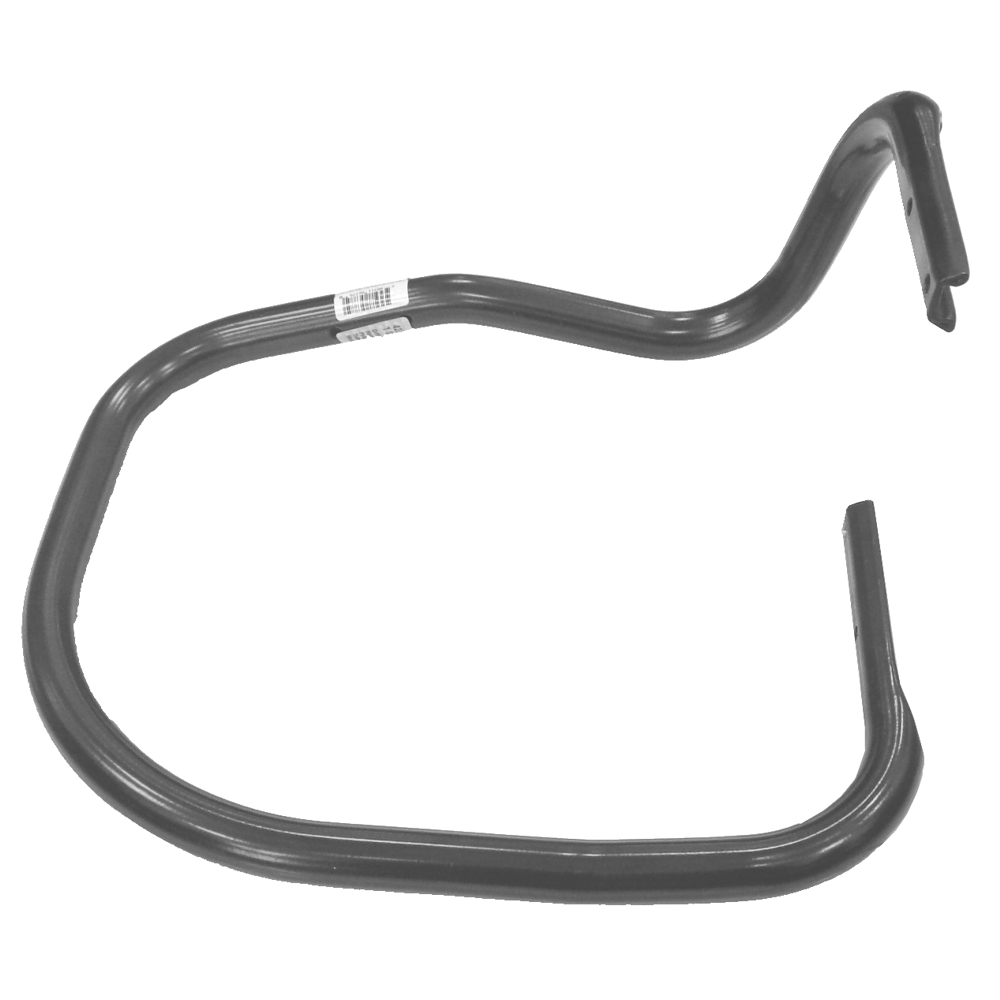

28	4224 791 1704	Handlebar	Còn hàng	1.397.550 ₫

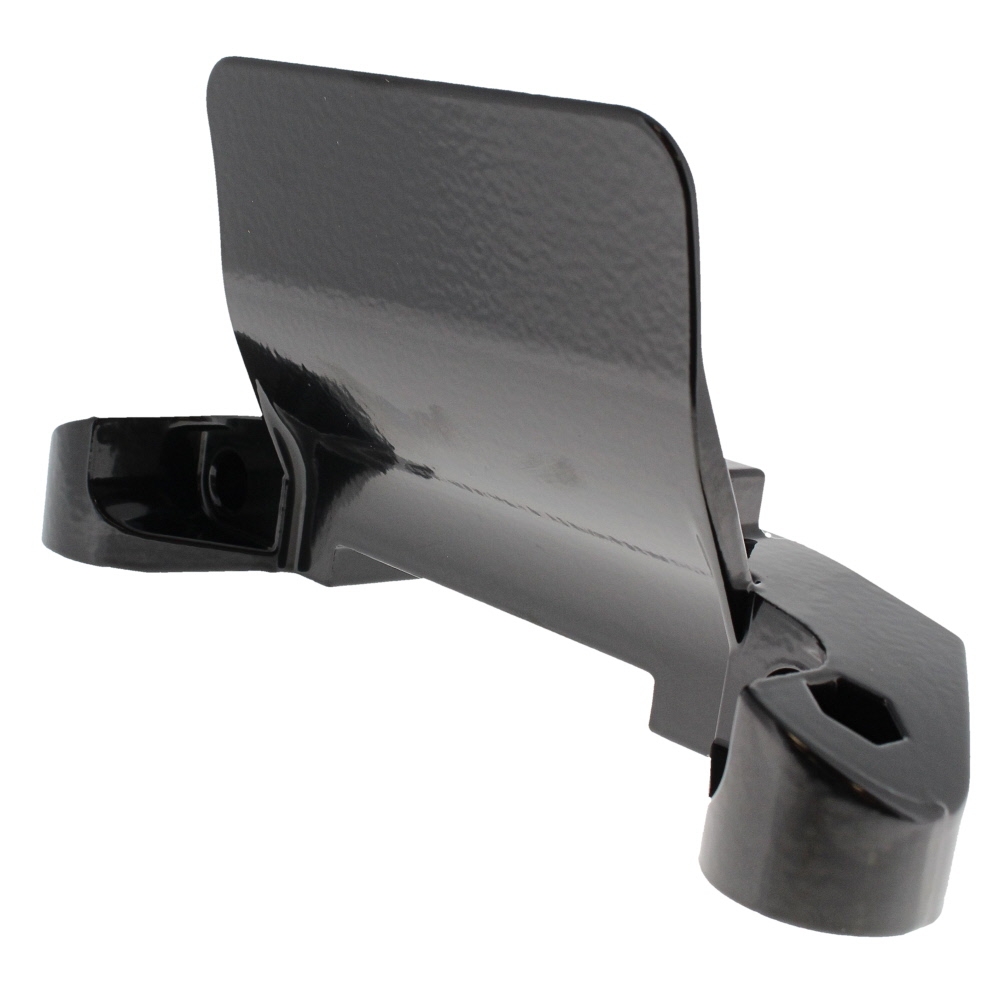

30	4224 791 7602	Support for Stihl TS800 Disc Cutter	Còn hàng	593.010 ₫

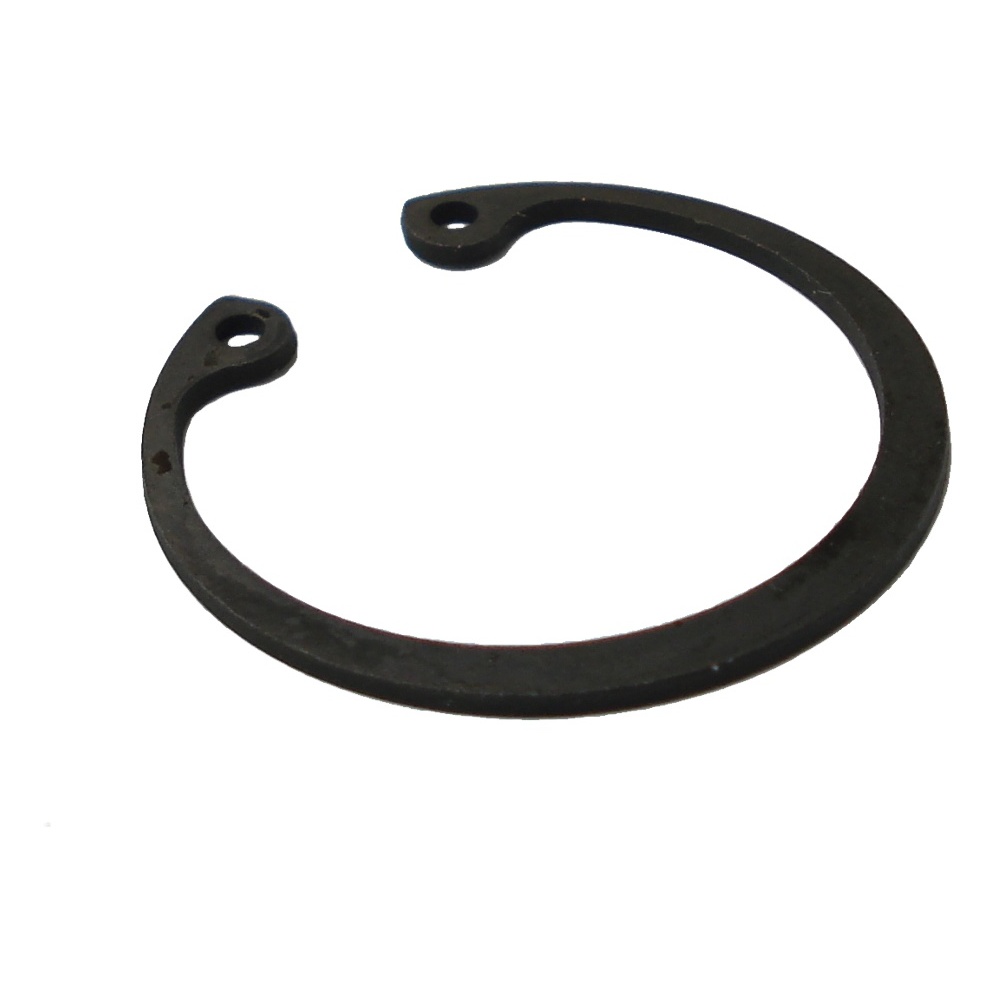

30	9456 621 3100	vòng tròn	Còn hàng	40.260 ₫
31	4205 790 9300	Rubber buffer	Còn hàng	211.860 ₫
32	0000 951 1100	Screw Is-D5x20	Còn hàng	46.200 ₫

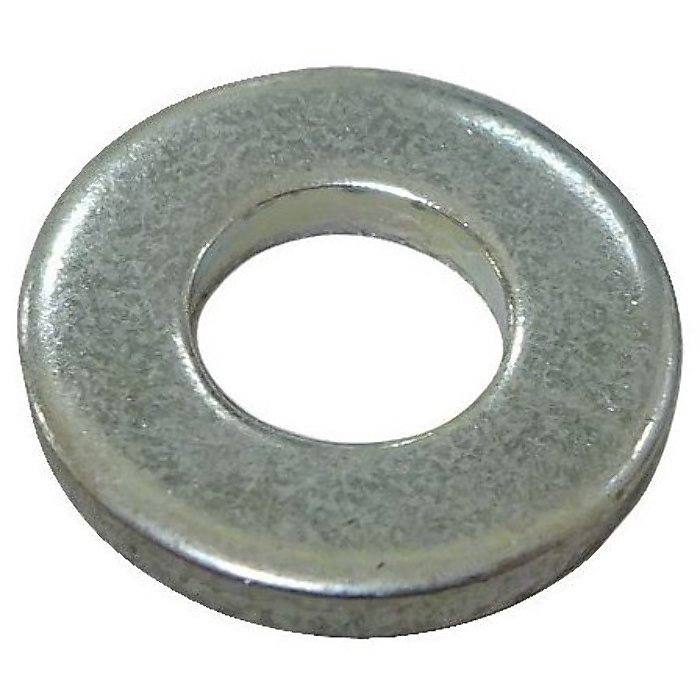

32	0000 958 0511	Washer	Còn hàng	36.300 ₫

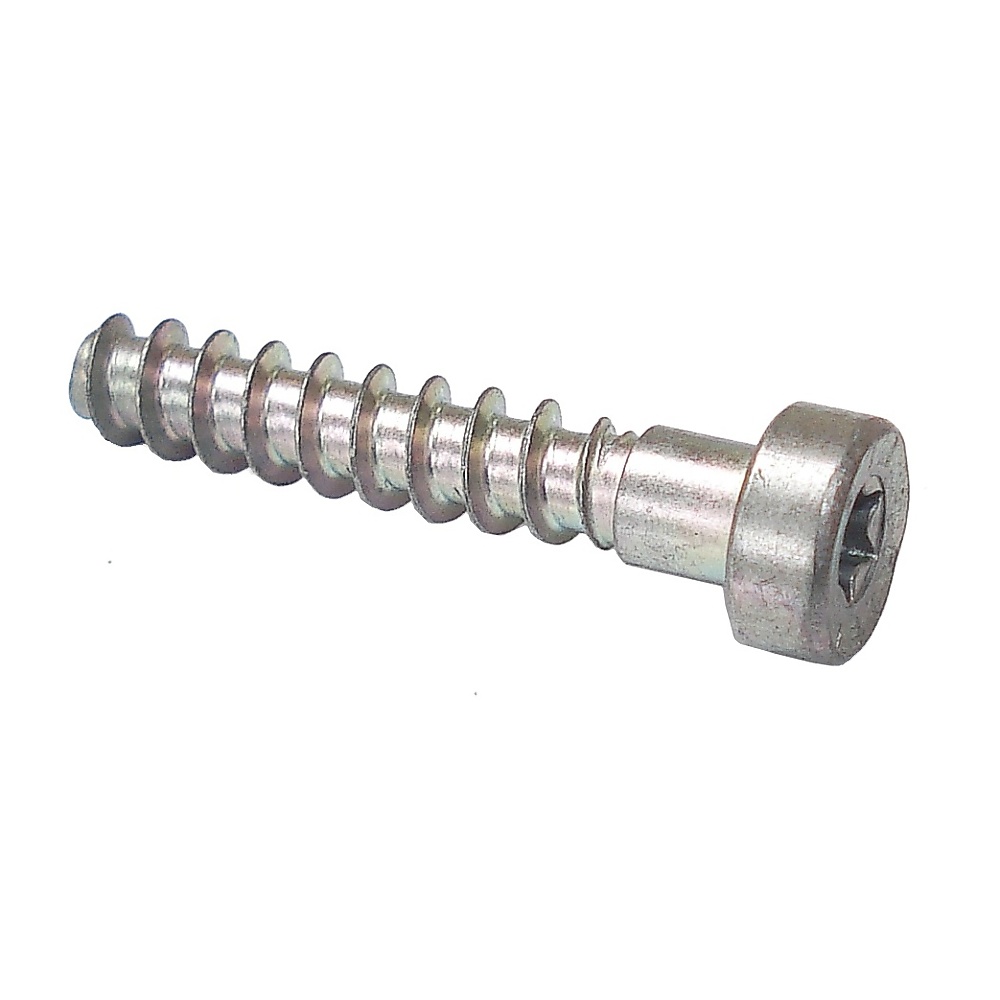

34	9074 478 4675	Pan Head Self-Tapping Screw Is-P6x32.5 ((6 Nm))	Còn hàng	40.260 ₫

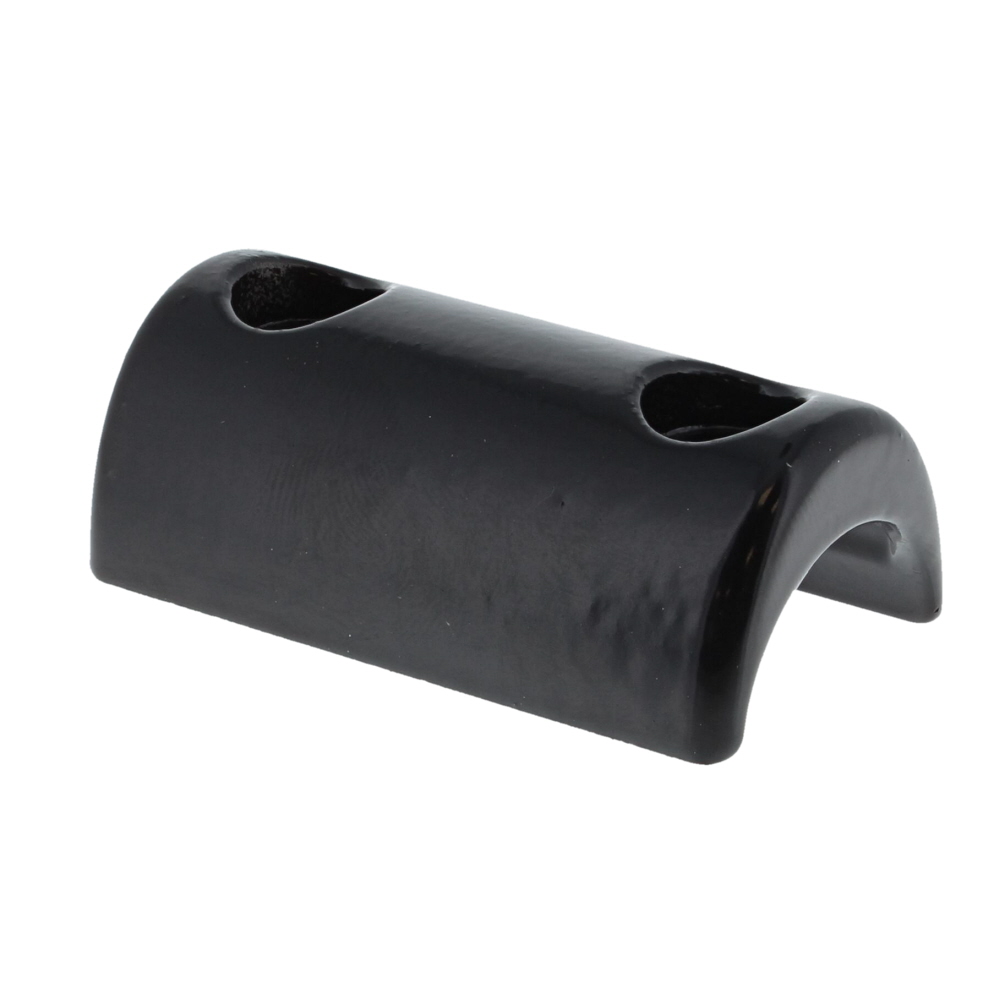

40	4224 791 0900	Clamp	Còn hàng	172.590 ₫

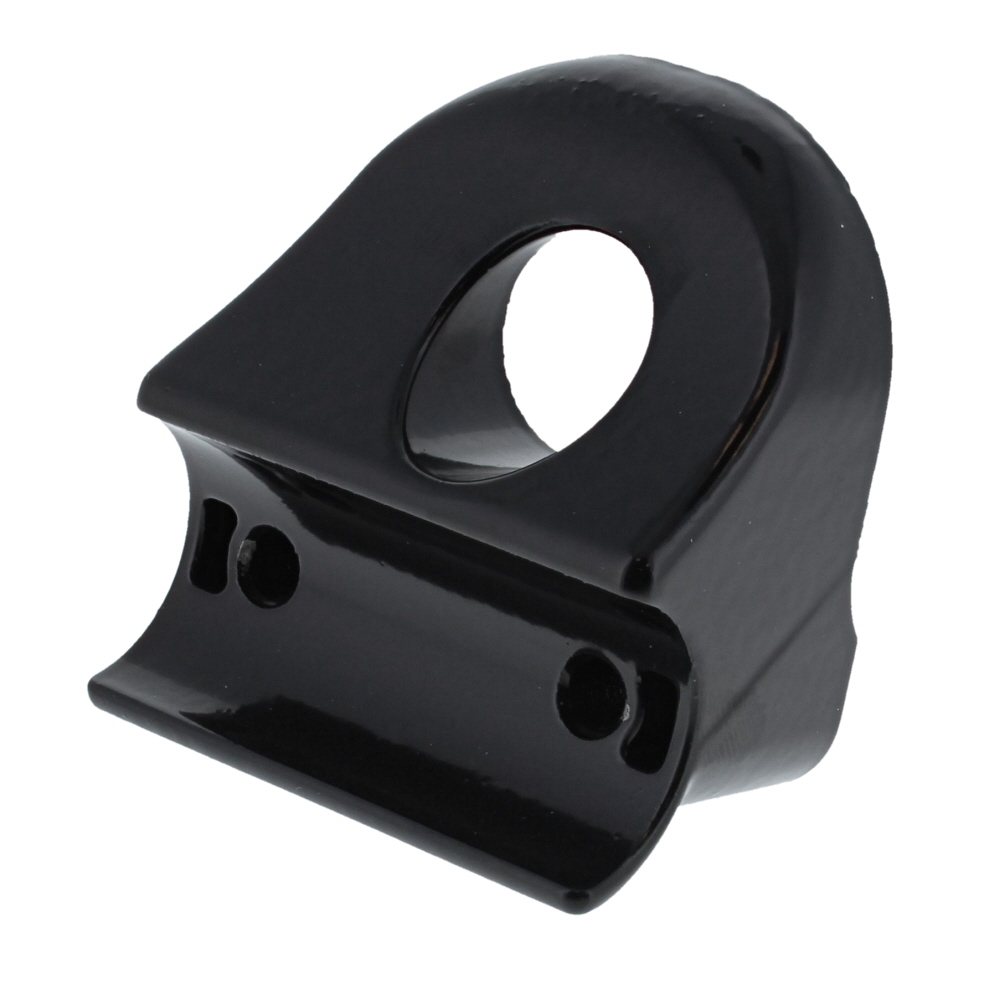

42	4224 791 1900	Handlebar support	Còn hàng	263.340 ₫

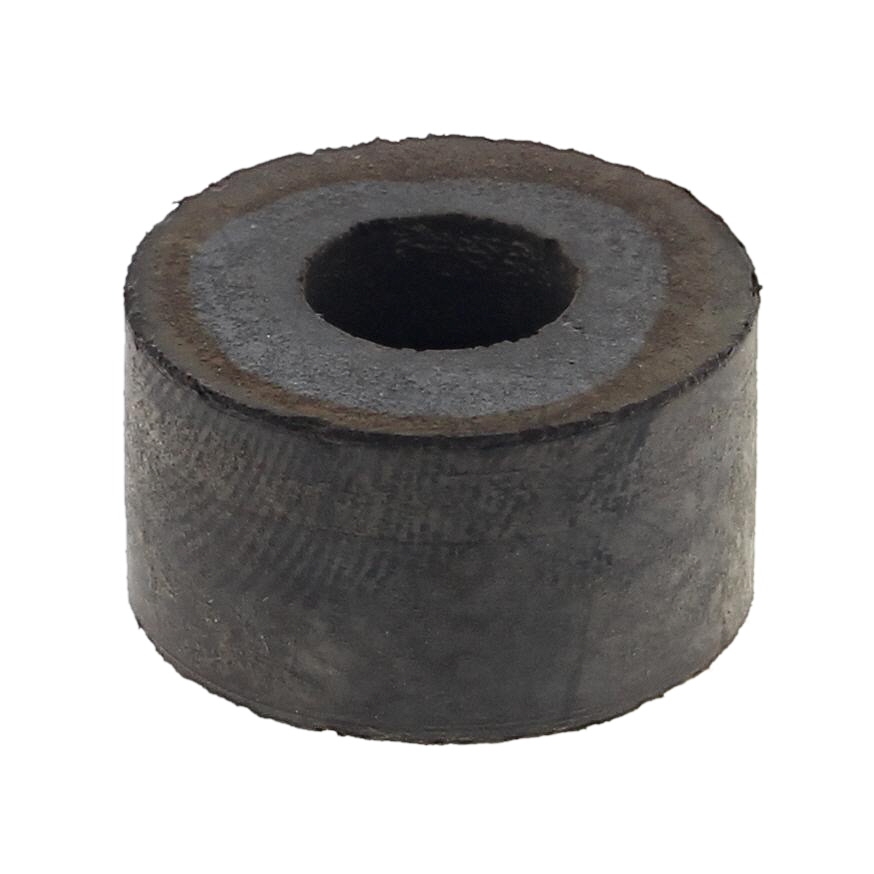

44	4224 703 4300	Stop buffer	Còn hàng	56.430 ₫
45	4224 703 3800	Sleeve	Còn hàng	46.860 ₫

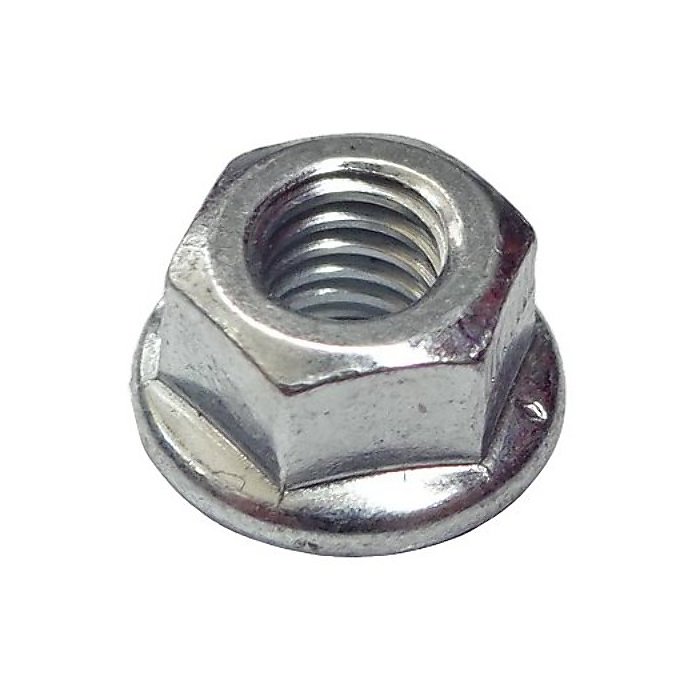

47	9216 261 0700	Hexagon nut M5	Còn hàng	14.520 ₫

Mô tả
Chính sách đổi trả

Sơ đồ Bộ căng & ly hợp cho Stihl TS800

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
