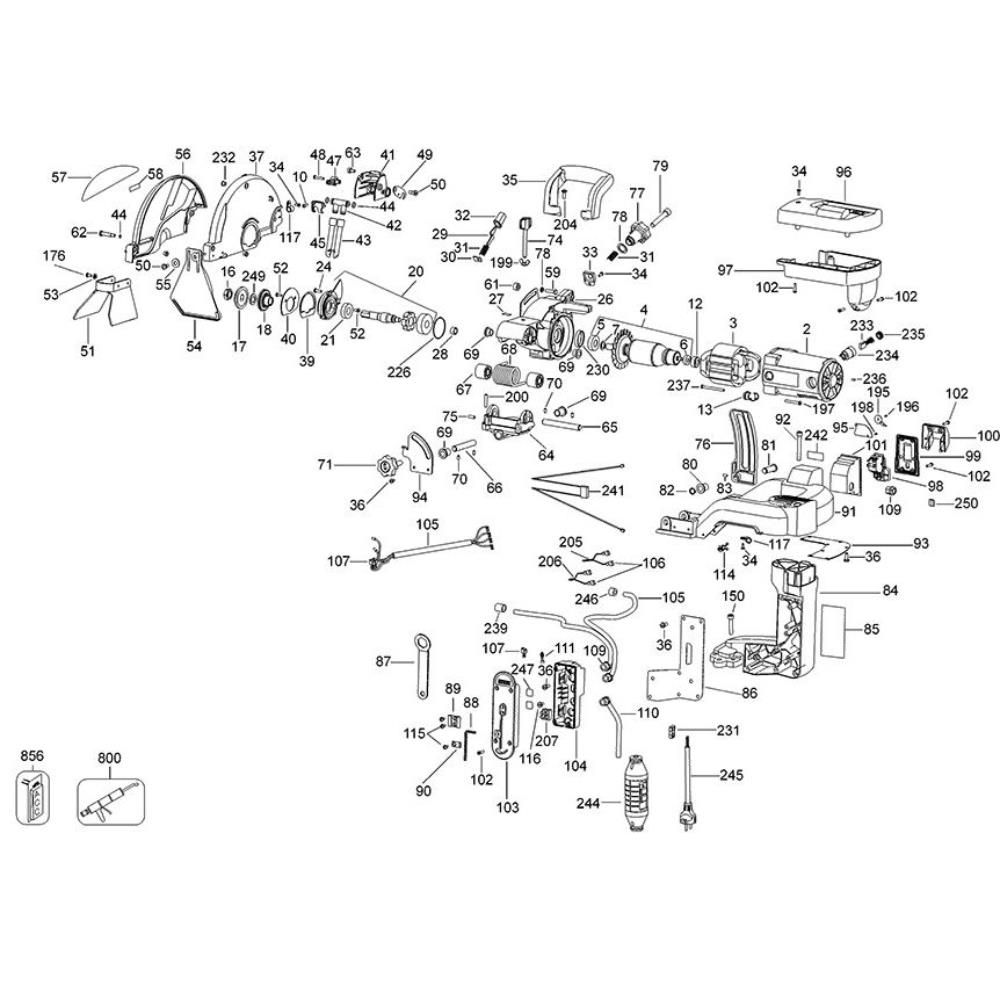

Sơ đồ Bàn lắp ráp cho DeWalt D24000

Sơ đồ Bàn lắp ráp cho DeWalt D24000

Thương hiệu: DEWALT
Mã sản phẩm: Sodo00272

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
62 Vít 330019-14 Vít Còn hàng 76.230 ₫
105 Cable Sa 616774-00 Cable Sa Còn hàng 1.163.580 ₫
118 Connector 612775-00 Connector Còn hàng 76.230 ₫
120 Frame Sa 1005693-00 Frame Sa Còn hàng 7.788.000 ₫
121 Plate 617634-00 Plate Còn hàng 343.200 ₫
122 Plate 617635-00 Plate Còn hàng 97.020 ₫
123 Screw 618369-03 Screw Còn hàng 132.990 ₫
124 Screw 618304-03 Screw Còn hàng 76.230 ₫
129 Foot 616767-00 Foot Còn hàng 76.230 ₫
131 Track 612732-00 Track Còn hàng 2.907.300 ₫
132 Liner 617352-00 Liner Còn hàng 181.500 ₫
133 Cap 612777-00 Cap Còn hàng 76.230 ₫
134 Cap 612854-00 Cap Còn hàng 76.230 ₫
136 Guide Rod 612733-00 Guide Rod Còn hàng 2.106.060 ₫
137 Block 627522-00 Block Còn hàng 764.280 ₫
138 Cylinder 613465-00 Cylinder Còn hàng 343.200 ₫
139 Screw 612735-00 Screw Còn hàng 833.580 ₫
140 Retainer 618541-00 Retainer Còn hàng 76.230 ₫
141 Screw 618304-01 Screw Còn hàng 76.230 ₫
142 Track 612737-00 Track Còn hàng 1.621.620 ₫
143 Screw 618302-07 Screw Còn hàng 76.230 ₫
144 Bracket 612738-00 Bracket Còn hàng 181.500 ₫
146 Screw 612758-00 Screw Còn hàng 181.500 ₫
147 Bushing 146753-00 Bushing Còn hàng 76.230 ₫
148 Screw 620468-00 Screw Còn hàng 108.240 ₫
151 Table 618312-01 Table Còn hàng 7.788.000 ₫
154 Warning Label 610707-00 Warning Label Còn hàng 76.230 ₫
155 Guide 612741-00 Guide Còn hàng 1.163.580 ₫
157 Spacer 612743-00 Spacer Còn hàng 280.830 ₫
158 Bearing 330003-82 Bearing Còn hàng 280.830 ₫
159 Screw 618304-07 Screw Còn hàng 76.230 ₫
160 Shaft 612745-00 Shaft Còn hàng 948.750 ₫
161 Stop Nut 618539-00 Stop Nut Còn hàng 76.230 ₫
162 Cylinder 612746-00 Cylinder Còn hàng 764.280 ₫
164 Roller 612742-00 Roller Còn hàng 580.800 ₫
165 Spacer 612748-00 Spacer Còn hàng 280.830 ₫
166 Screw 618304-05 Screw Còn hàng 132.990 ₫
167 Plate 612749-00 Plate Còn hàng 76.230 ₫
169 Scale 612752-00 Scale Còn hàng 449.130 ₫
171 Bracket 616784-00 Bracket Còn hàng 343.200 ₫
172 Rod 617230-00 Rod Còn hàng 580.800 ₫
173 Screw 616785-00 Screw Còn hàng 343.200 ₫

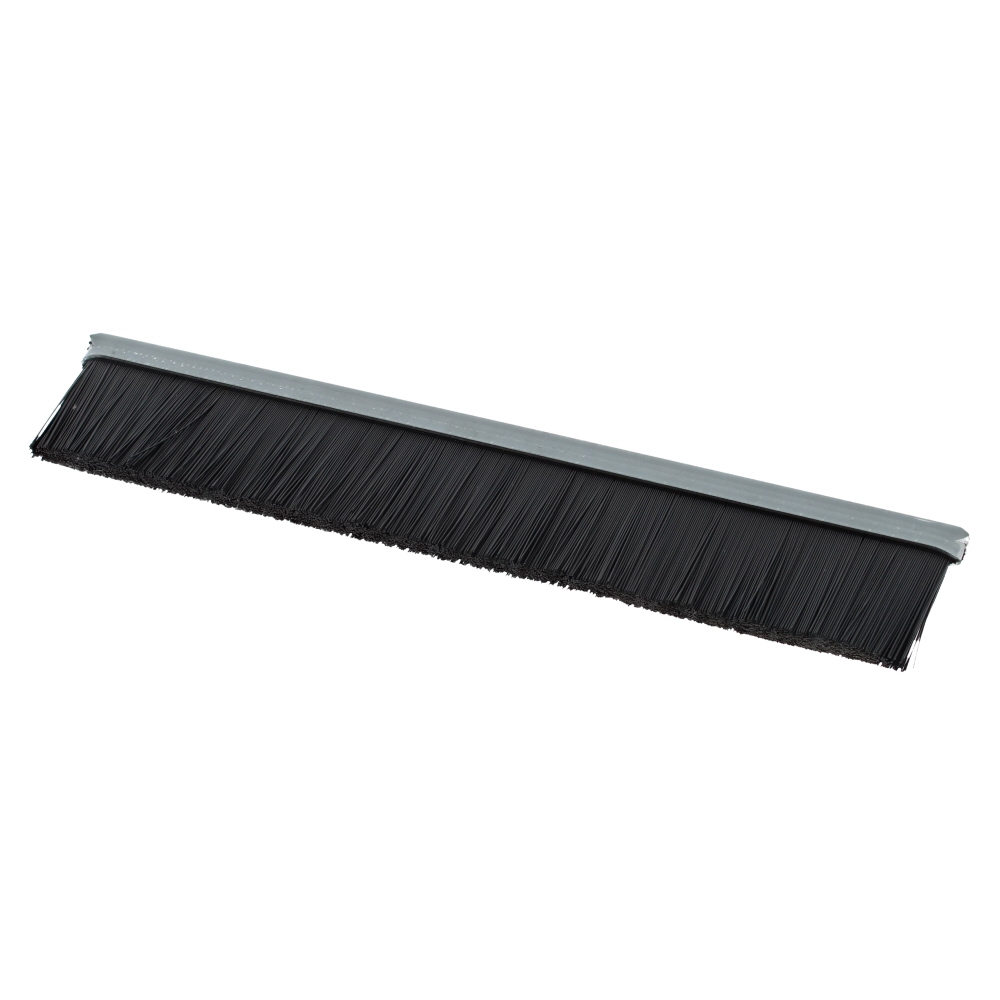

174 Brush 612755-00 Brush Còn hàng 517.110 ₫
175 Reservoir 612756-00 Reservoir Còn hàng 280.830 ₫
176 Screw 618369-01 Screw Còn hàng 76.230 ₫
177 Disc 612757-00 Disc Còn hàng 517.110 ₫
179 Stop 612739-00 Stop Còn hàng 181.500 ₫

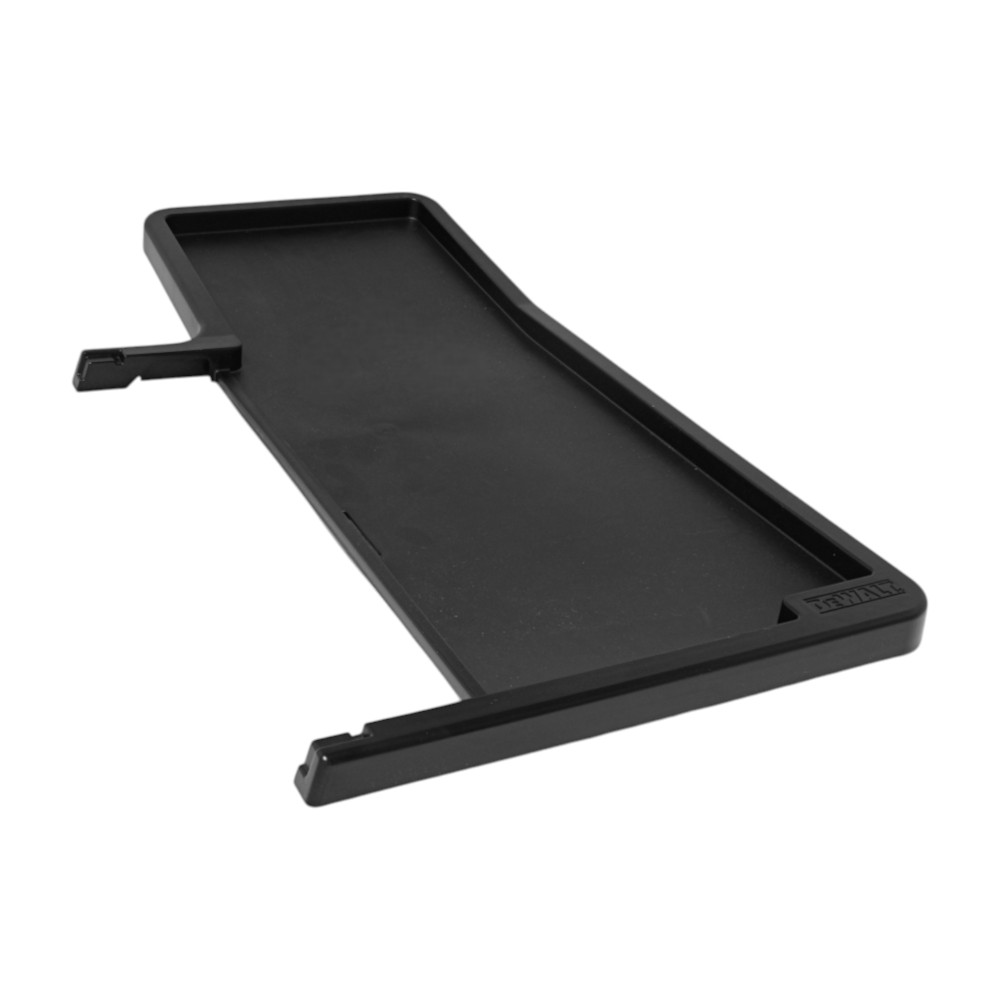

180 Collector 612759-00 Collector Còn hàng 1.781.670 ₫
181 Guide 612687-00 Guide Còn hàng 901.560 ₫
182 Guide 612761-00 Guide Còn hàng 1.163.580 ₫
184 Knob 612716-00 Knob Còn hàng 223.740 ₫
185 Clamping Bar 612763-00 Clamping Bar Còn hàng 280.830 ₫
187 Tube Plastic 618697-00 Tube Plastic Còn hàng 223.740 ₫

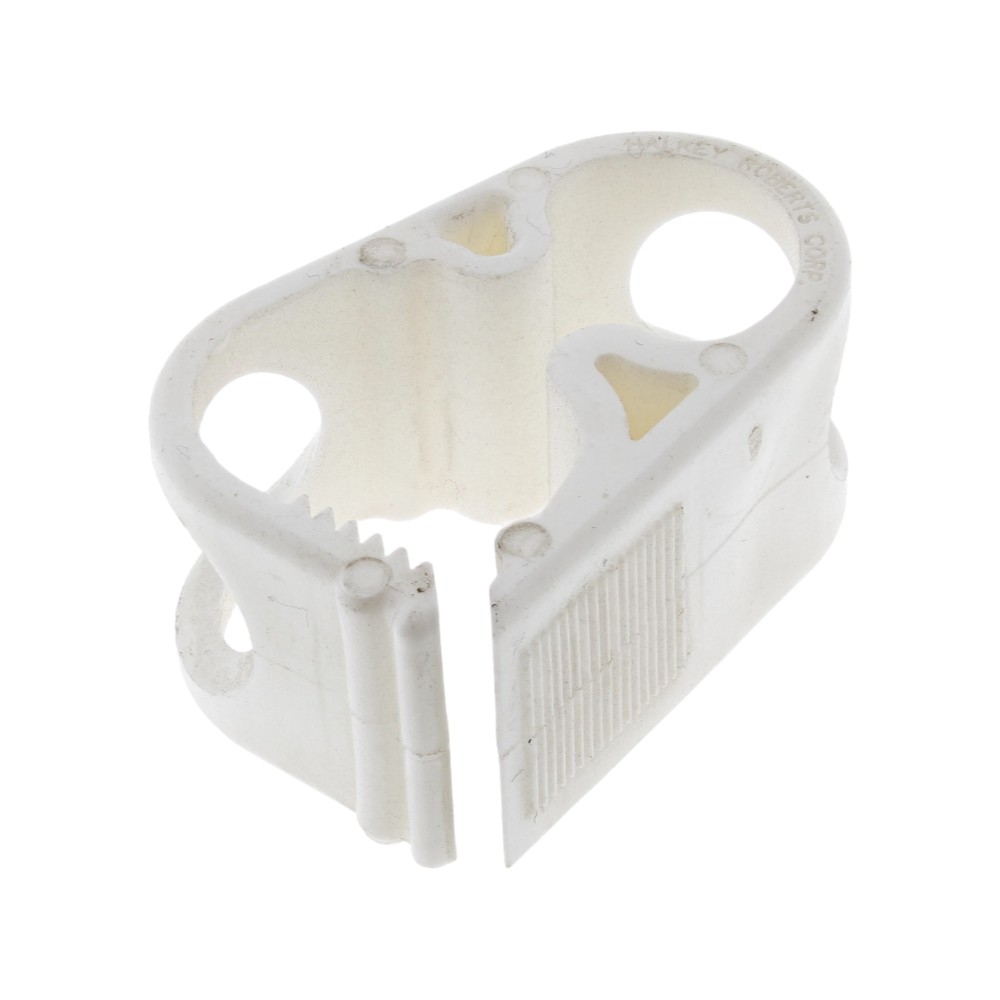

188 Valve 631599-00 Valve Còn hàng 321.090 ₫
189 Water Pump 115v 634742-01 Water Pump 115v Còn hàng 8.289.600 ₫
189 Water Pump 240v N775113 Water Pump 240v Còn hàng 16.632.000 ₫

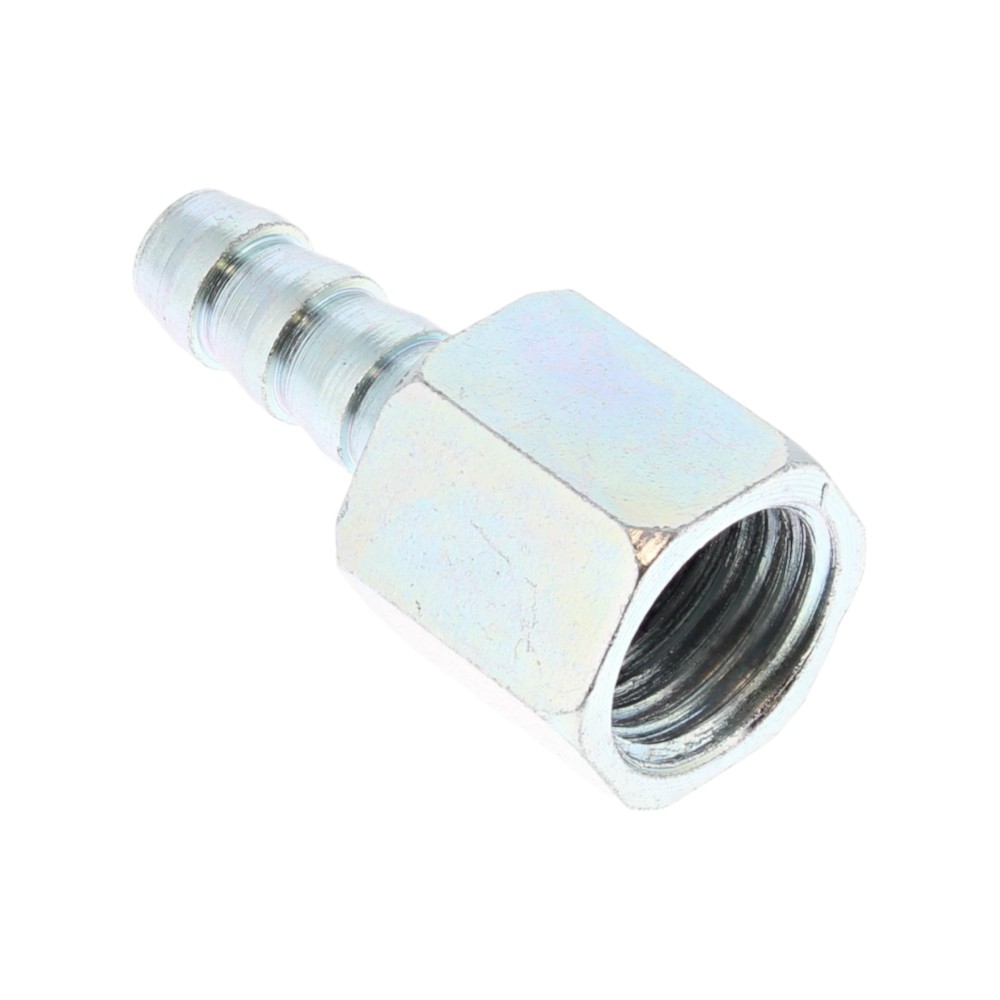

190 Adaptor 616779-00 Adaptor Còn hàng 321.090 ₫
191 Tray 622978-00 Tray Còn hàng 7.477.800 ₫
192 Extension 612783-00 Extension Còn hàng 2.799.720 ₫
193 Plug 612786-00 Plug Còn hàng 449.130 ₫
194 Tray 618076-00 Tray Còn hàng 948.750 ₫
209 Cord 623773-00 Cord Còn hàng 280.830 ₫
210 Cover 622977-00 Cover Còn hàng 76.230 ₫
211 Screw 618302-01 Screw Còn hàng 76.230 ₫
212 Extension 1007507-00 Extension Còn hàng 3.659.700 ₫
213 Scale 612753-00 Scale Còn hàng 764.280 ₫
214 Pin 1006975-00 Pin Còn hàng 517.110 ₫
215 Nut 618539-01 Nut Còn hàng 76.230 ₫
216 Insert 623086-00 Insert Còn hàng 181.500 ₫
217 Disc 623383-00 Disc Còn hàng 76.230 ₫
218 Screw 618302-09 Screw Còn hàng 76.230 ₫
219 Washer 618540-03 Washer Còn hàng 76.230 ₫
220 Pin 624727-00 Pin Còn hàng 76.230 ₫
221 Latch 622976-00 Latch Còn hàng 97.020 ₫
222 Retainer 605365-00 Retainer Còn hàng 76.230 ₫
223 Screw 618302-10 Screw Còn hàng 76.230 ₫

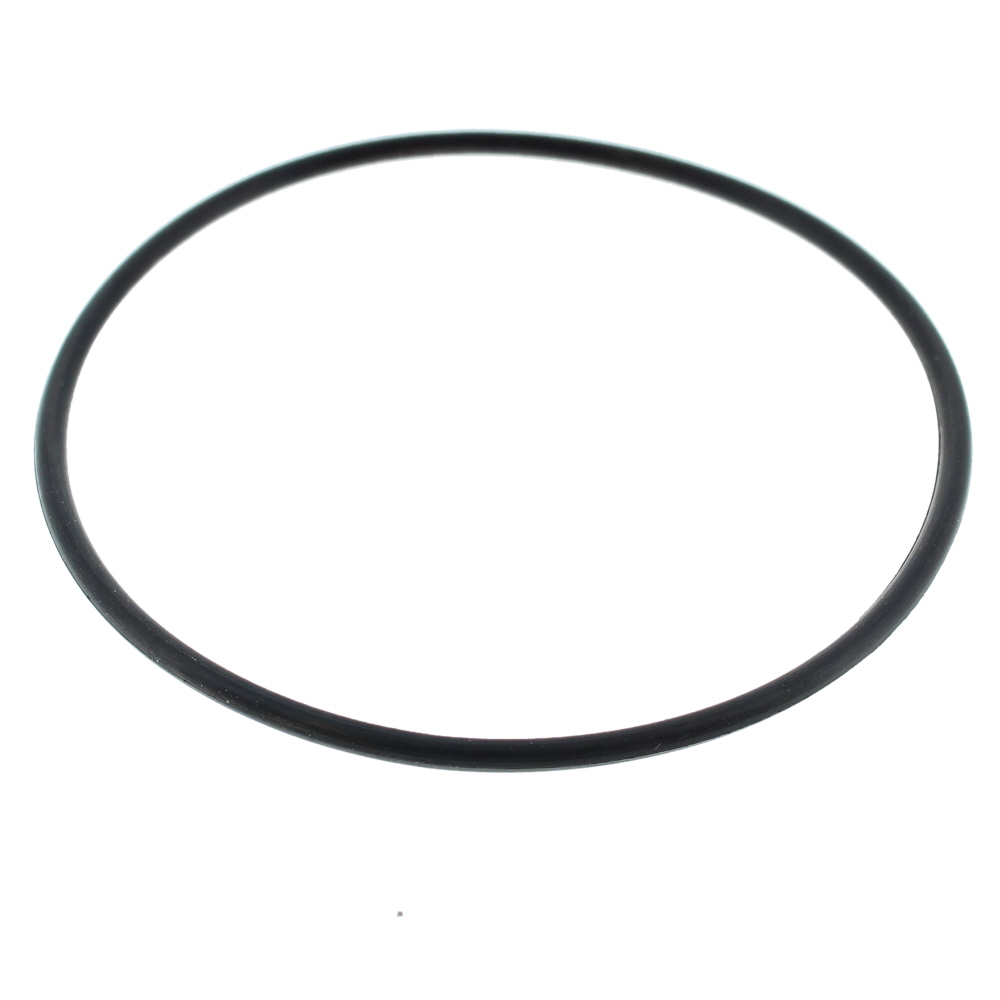

226 O Ring 56122-00 O Ring Còn hàng 72.600 ₫
227 Washer 618540-04 Washer Còn hàng 76.230 ₫
229 Spring 625913-00 Spring Còn hàng 76.230 ₫
238 Roller Sa 627857-00 Roller Sa Còn hàng 2.153.250 ₫
248 Plug 627036-00 Plug Còn hàng 76.230 ₫
251 Tile Cutter Guide Sa 612688-00 Tile Cutter Guide Sa Còn hàng 3.125.430 ₫
252 Pin 1006319-00 Pin Còn hàng 449.130 ₫

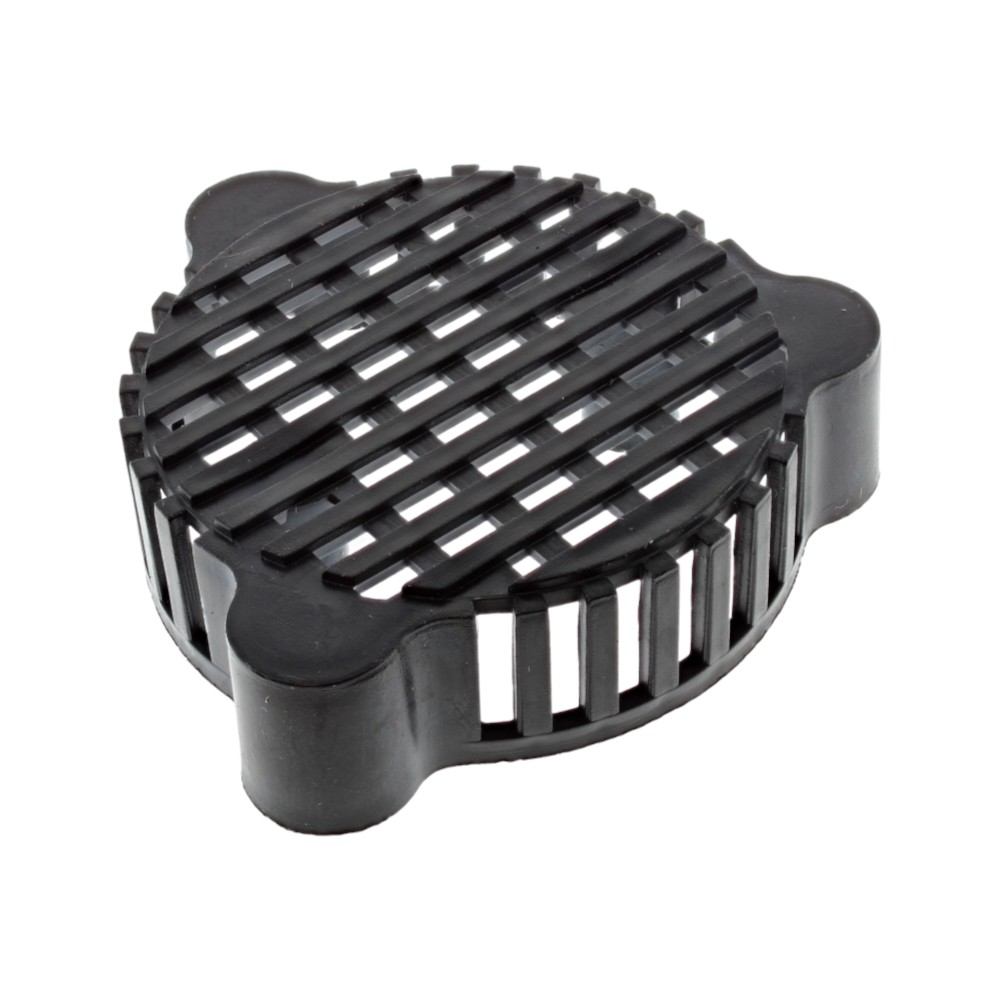

253 Pump Filter 496555-00 Pump Filter Còn hàng 755.040 ₫

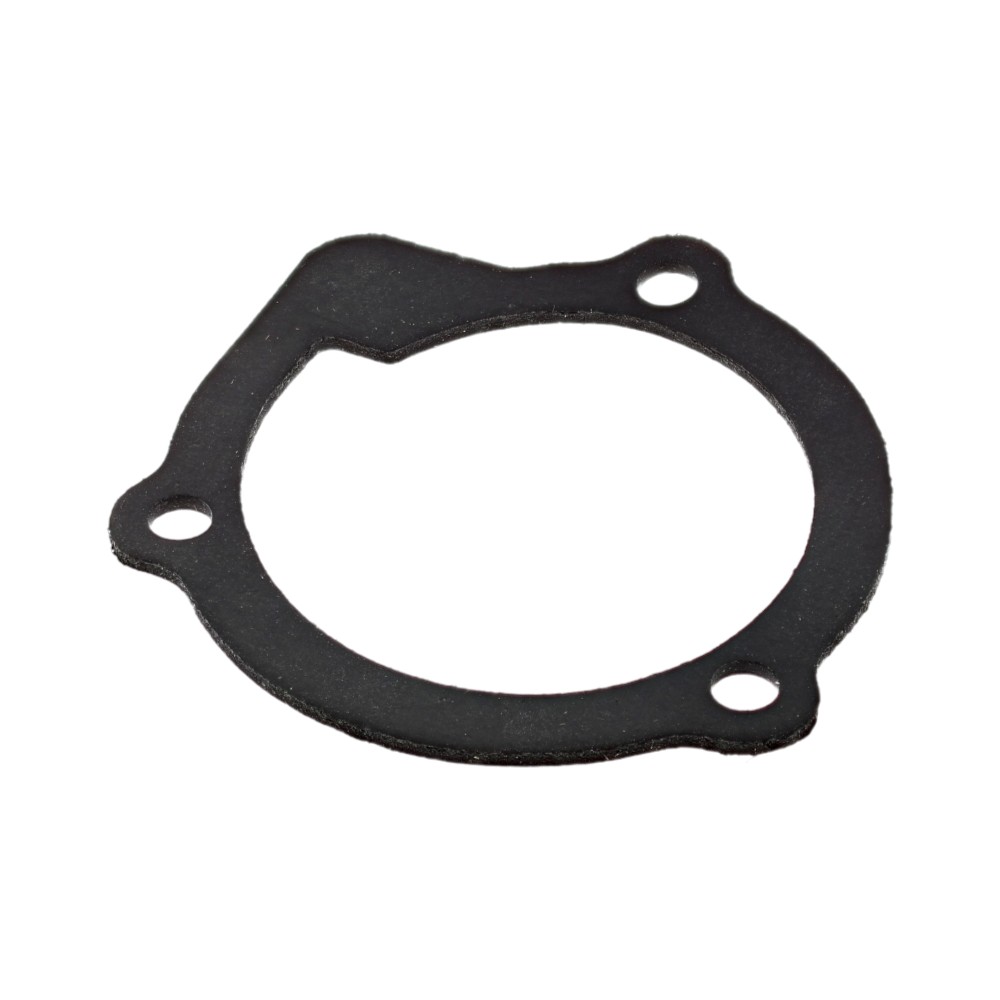

254 Gasket 5140058-96 Gasket Còn hàng 396.660 ₫

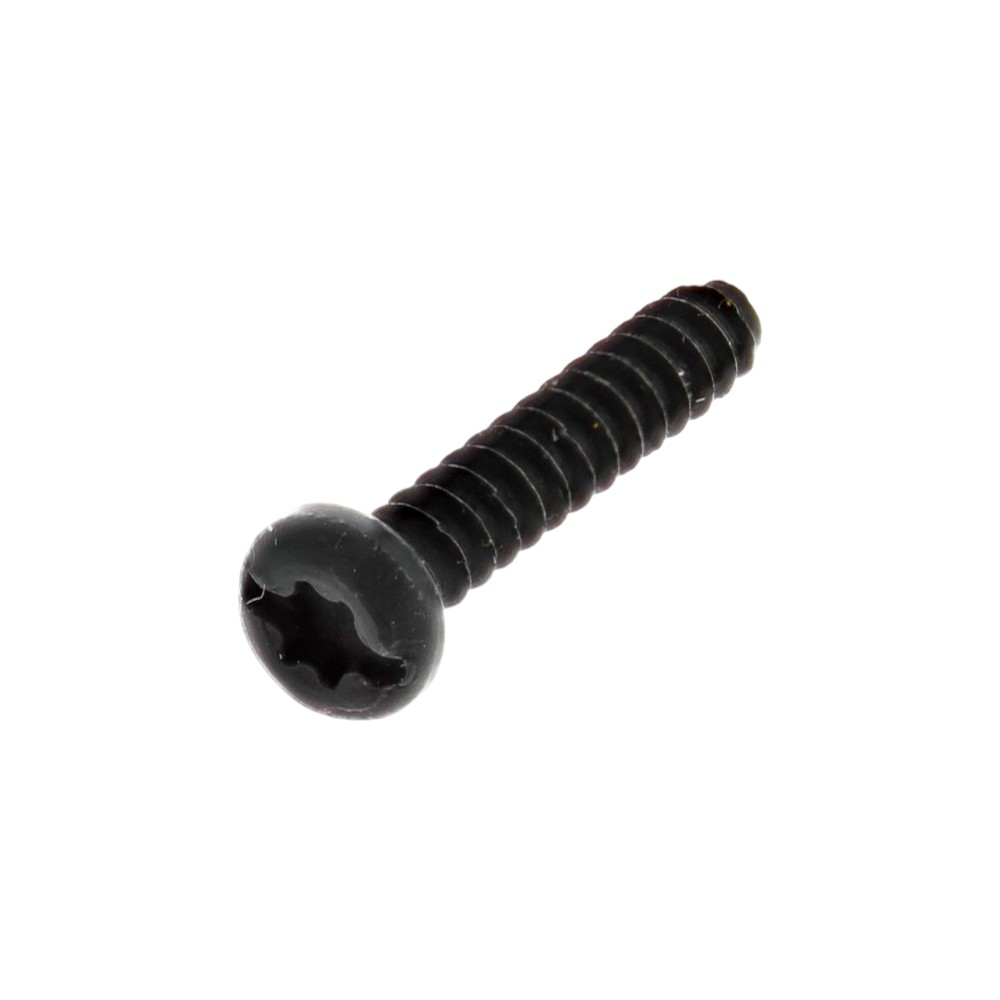

256 Screw 5140058-98 Screw Còn hàng 132.000 ₫
Ho-tro-hotline

Sơ đồ Bàn lắp ráp cho DeWalt D24000

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
